卓越的车削能力
高刚性滑枕
滑枕以封闭式设计安装于头部本体内部,并藉由 8 支高硬度斜楔紧密固定,结构刚性与耐切削能力皆较传统半封闭式设计大幅提升。
Z 轴由双油压缸配重平衡,能有效避免不平衡力矩的产生,确保本系列卓越的加工精度。
半封闭滑枕结构 (一般机型 ) |
封闭式滑枕结构 (程泰 GV-1系列 ) |
优异的排屑与冷却效能
标准配备主轴中心出水与环状喷水功能。另可选配高压切削冷却系统 ( 70 bar ~120 bar )。
宽阔的排屑槽以大倾斜角设计,搭配底座冲屑系统,可将高温切屑迅速带离加工区域。
夹头最大夹持范围
标准配置四爪手动夹头
单位 : mm
最大夹持范围 | A | B | C | D |
---|---|---|---|---|
GV-1100 | 1,165 | 1,005 | 355 | 195 |
GV-1200 | 1,355 | 1,195 | 385 | 225 |
GV-1600 | 1,675 | 1,515 | 385 | 225 |
GV-2000 | 1,995 | 1,835 | 385 | 225 |
大扭力工件主轴
GV-1 系列搭载 45 kW 高马力输出之 FANUC αi 系列主轴马达,可在 18 rpm 提供 23,900 Nm*1 的大扭矩输出,满足重切削的加工需求。 *1:GV-1600 / GV-2000 系列
主轴轴承采用高刚性、高精度之交叉滚子轴承,可承受高径向负荷、轴向负荷及力矩负荷、确保长时间重切削情形下的加工精度,并有效延长机台的使用年限。

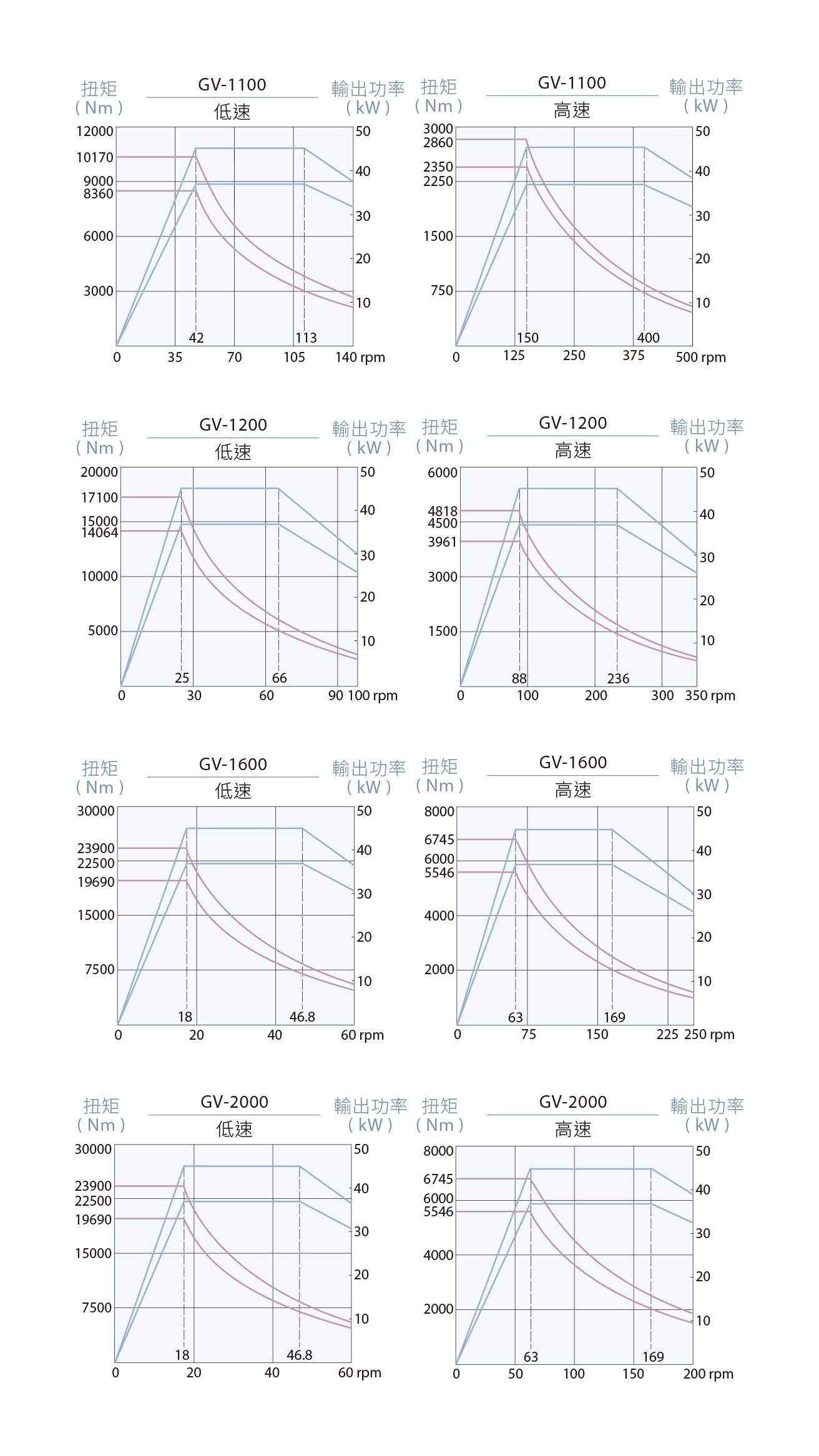

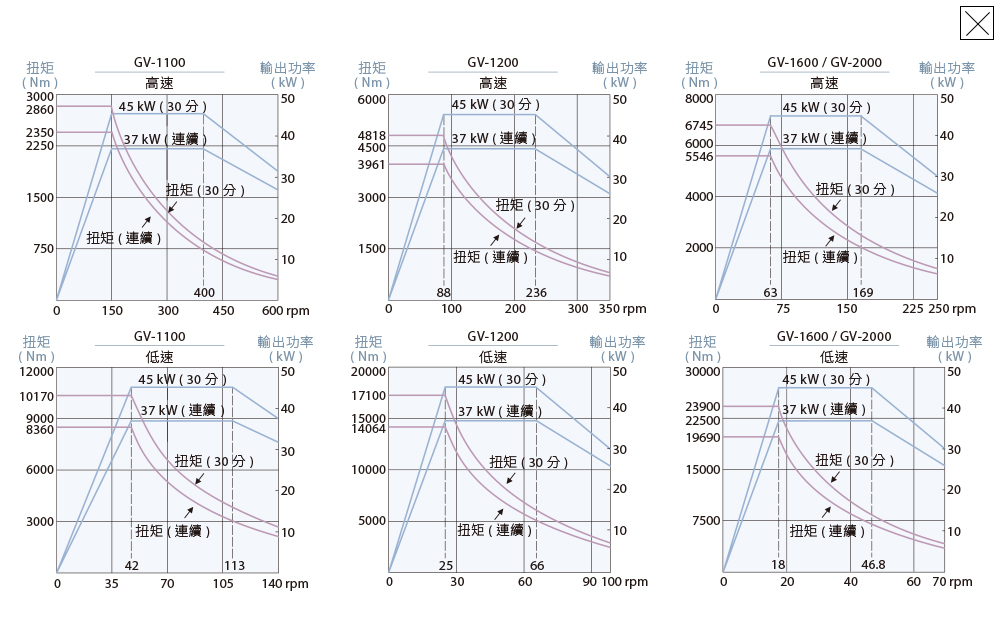

工件主轴输出
