Twin Spindles & 刀塔 Turning Center GTS-150MMX series model shown

动力刀塔

程泰自制动力刀塔

动力刀塔采用伺服驱动,并以高精度曲齿离合器精密定位刀盘,换刀迅速且具备充分的刀塔刚性。


刀塔型式 T12 型 T6 型
刀塔容量 12 12
动力刀具容量 12 6
刀具驱动 仅工作位置之刀具旋转 6支刀具同时旋转

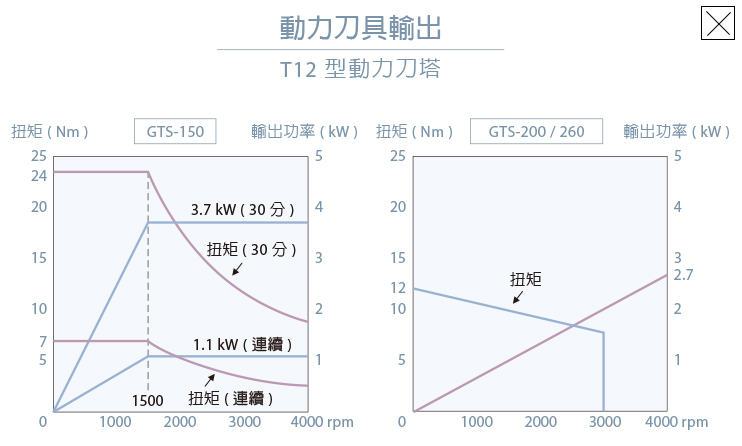

GTS 系列可选配程泰 T12 型或 T6 型两种不同性能规格的动力刀塔,满足您的各种加工需求。

卓越性能 C 轴

C 轴采用高刚性 Cf 轴结合碟式刹车系统设计,并以 240 N-m ( 连续 ) 之大扭力 FANUC 伺服马达驱动,可提供优异的工件表面加工精度,即使在重切削情形下,动态精度也可达 ± 0.02° 。


         机型 C轴扭矩输出
GTS-150 120 Nm
GTS-200 / 260 240 Nm
[+]
( T6型动力刀塔输出请洽程泰业务人员 )
双 Y 轴控制功能

选配 Y 轴控制功能可实现 X、Y、Z、C 四轴同动的偏心铣削、钻孔和攻牙。并能在部分的加工模式下,提供较传统三轴同动控制更为优异的加工精度。


       机型 Y 轴行程
GTS-150 60 ( ±30 ) mm
GTS-200 120 ( ±60 ) mm
GTS-260 120 ( ±60 ) mm
y-axis
低重心正交结构设计

Y 轴鞍座与 X 轴鞍座呈 90° 正交设计,有效让刀塔的重心全行程保持在底座滑轨范围内,确保任何加工情形下所需的结构刚性。

90-degree
Y 轴独具的加工能力

侧铣


side-milling

偏心开槽

off-center-troughing

偏心钻孔

off-center-drilling
Y 轴高精度的加工能力

极座标插补 V.S Y 轴控制

y-axis-control
  • 以传统极座标插补功能进行开槽或轮廓加工,X 轴行程在工件中心线与欲加工轮廓的交点反转,使得刀具未及全轮廓铣削,精度较低
  • 使用 Y 轴控制,可避免上述之情形,精度较高

外圆铣槽

OD-troughing_1
  • 未使用 Y 轴控制,槽宽不易一致,精度差
OD-troughing_2
  • 使用 Y 轴控制,槽宽可保持一致,精度高
