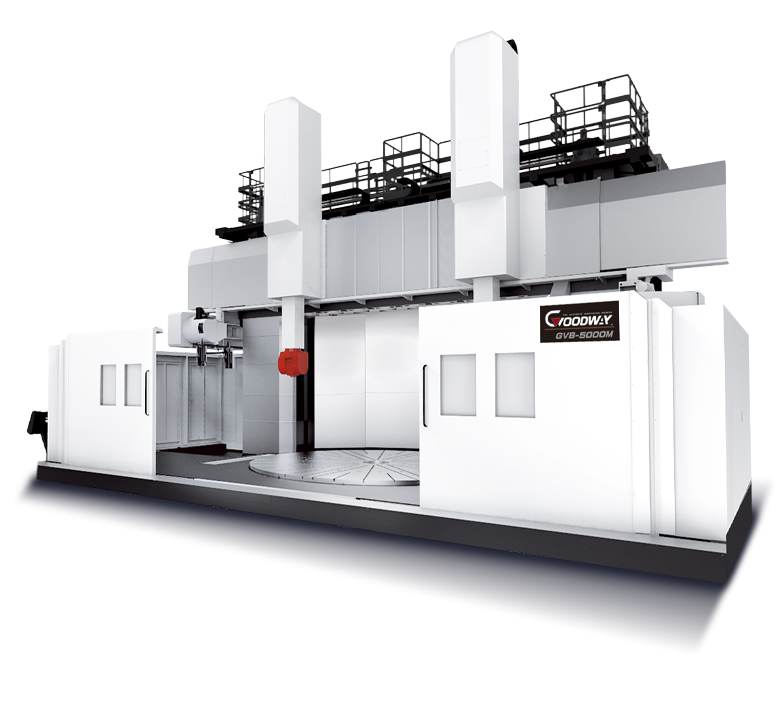

SUPER GV 超大型立式車銑複合機

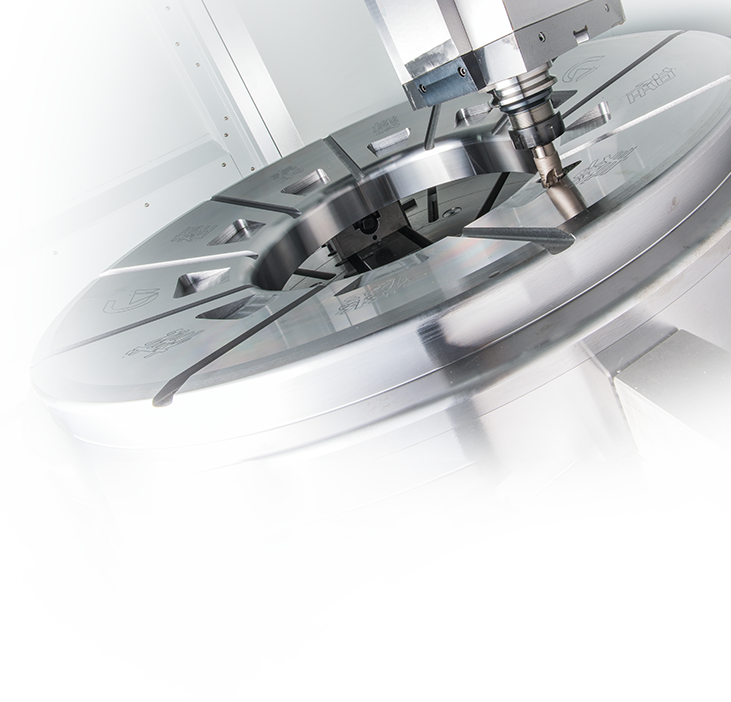

重型工件的加工利器

盤面直徑 Ø2,000 ~ 8,000 mm
最大載重量 300,000 kg ( max. )
最大車削高度 5,000 mm ( max. )

SUPER GV

挾帶著業界領先科技與高品質零件，程泰 SUPER GV 系列立式 CNC 車床，結合高剛性、大載重量、超大加工範圍等特性，提供您大尺寸、非對稱性工件的最佳加工對策。此一系列車床結構，依機型尺寸進行最適化設計，即使盤面直徑達 8,000 mm 的超大型車床，仍可維持長期高精度的要求。此外，另可選用雙滑枕或動力刀具主軸、 C 軸等複合化功能，多樣化的加工能力，可以輕易達成您今日及未來的各種切削需求。

    機型特點

  • 超大型、重型工件的加工利器，滿足能源、船舶、航太等產業的加工需求
  • 最大車削直徑 Ø9,000 mm，最大工件重量高達 300,000 kg
  • 選配雙滑枕配置能讓工序安排更加彈性，提高加工效率

    • 高剛性結構

  • X / Z 軸均採用超大尺寸硬軌並配合大跨距的設計
  • 一體成型的連壁立柱結構 ( GVH 系列 )
  • W 軸四軌門型結構 ( GVB 系列 )

    • 極致切削性能

  • 動力刀具主軸採二檔變速齒輪箱設計，能以高扭矩輸出充沛的動力，GVH 系列之刀具轉速最高可達 4,000 rpm ( 銑削功能為選配 )
  • 可依需求選擇 16T / 24T 傘型刀庫

    • 高性能主軸

  • 大馬力主軸馬達驅動二檔變速齒輪箱，能提供 347,000 Nm 的超大扭矩輸出 ( GVB-5000 )
  • 工件主軸採用超高剛性交叉滾柱軸承 / 液靜壓軸承設計 ( GVB-5000 以上機型 )

機型組合

M
  • 動力刀具主軸
  • C 軸

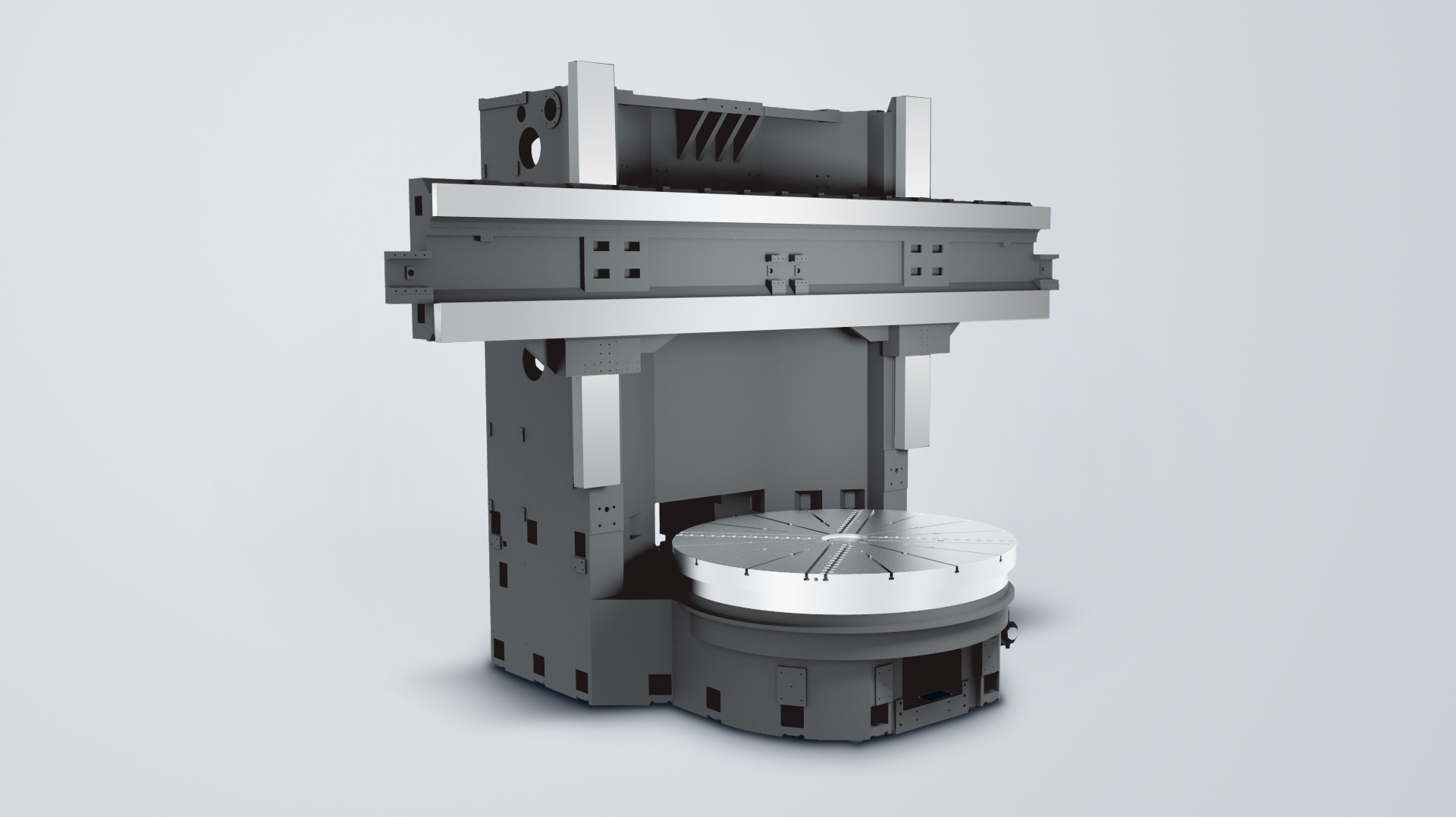

GVH 系列高剛性結構

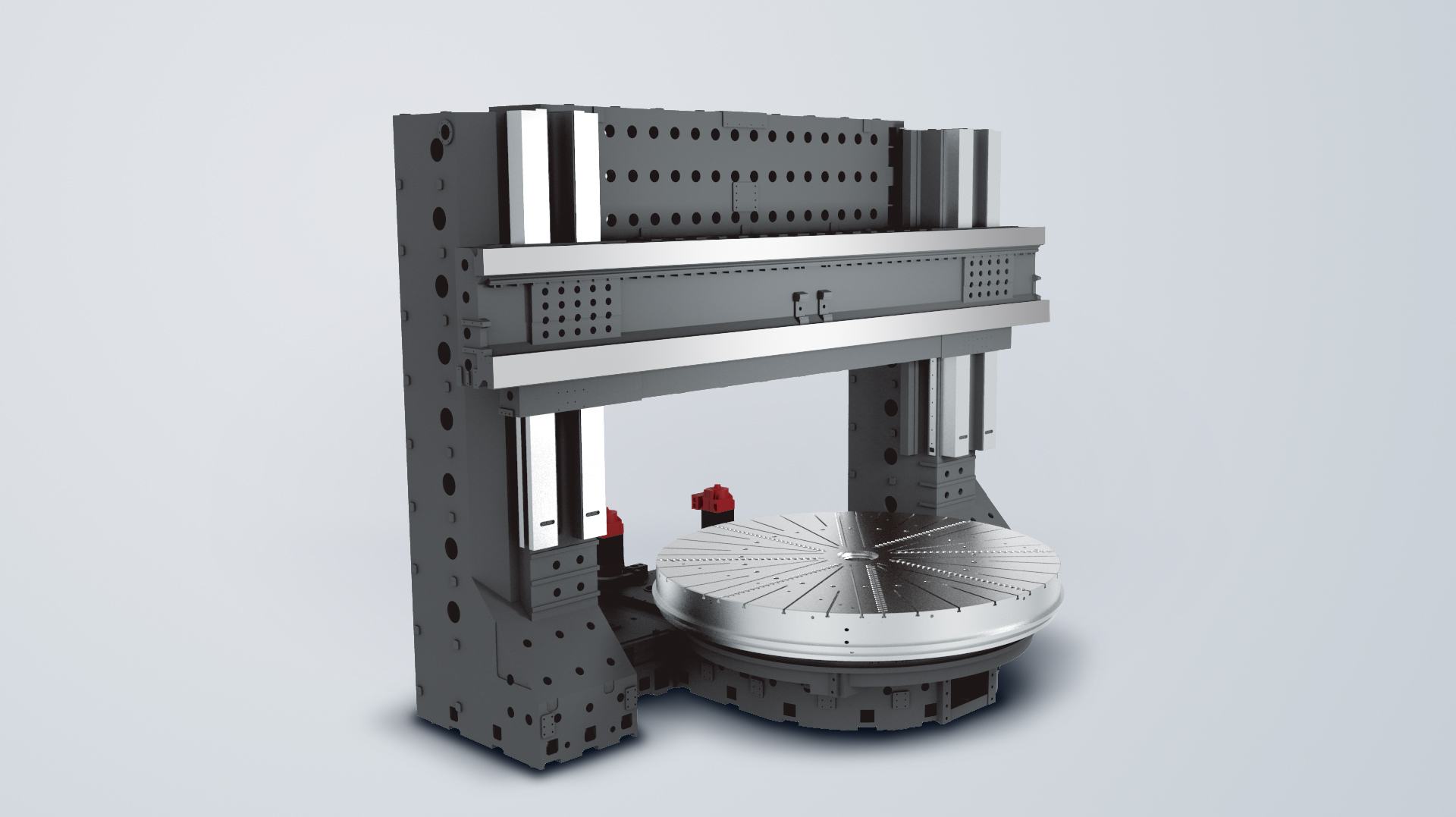

GVB 系列高剛性結構

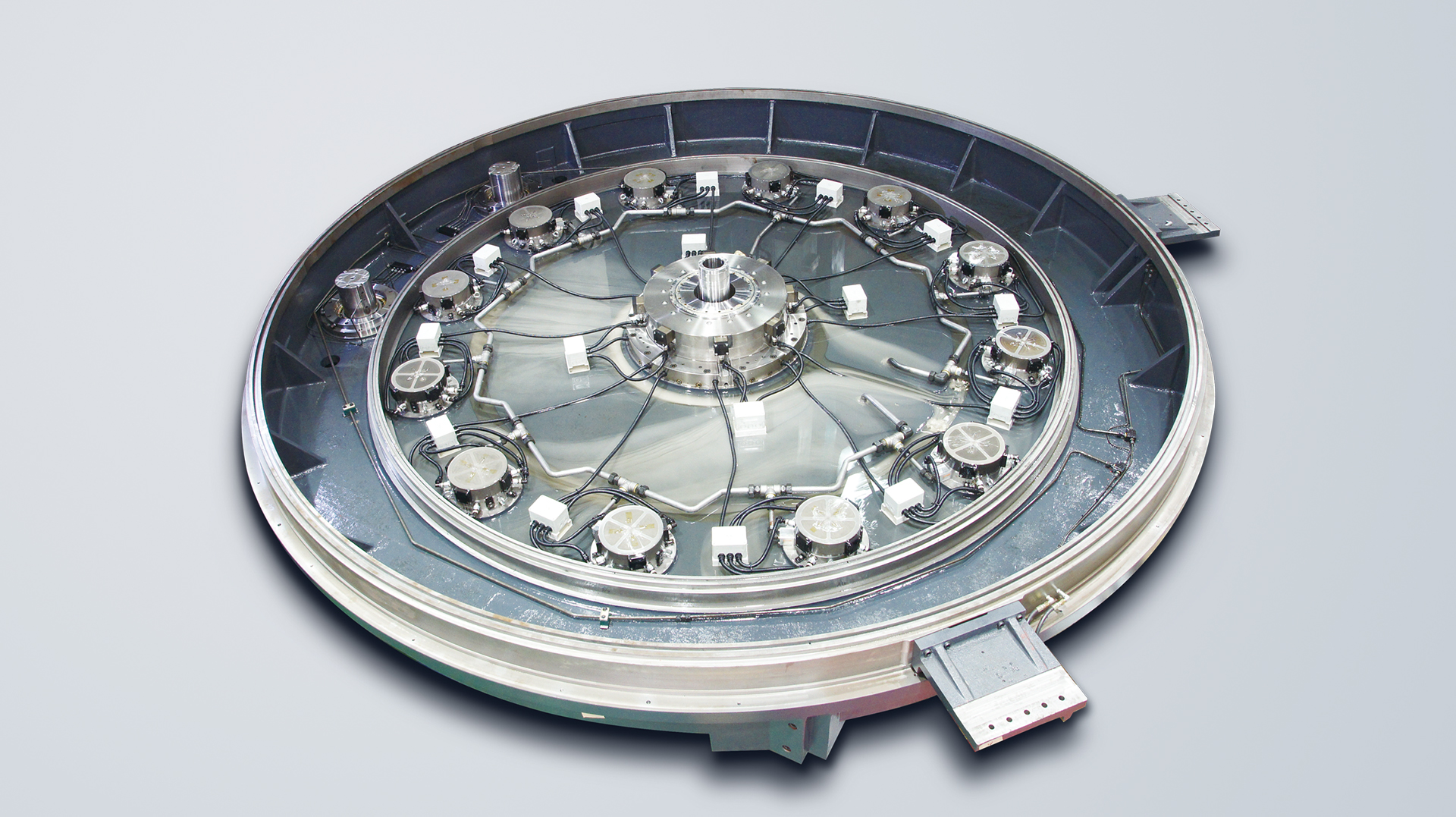

液靜壓軸承

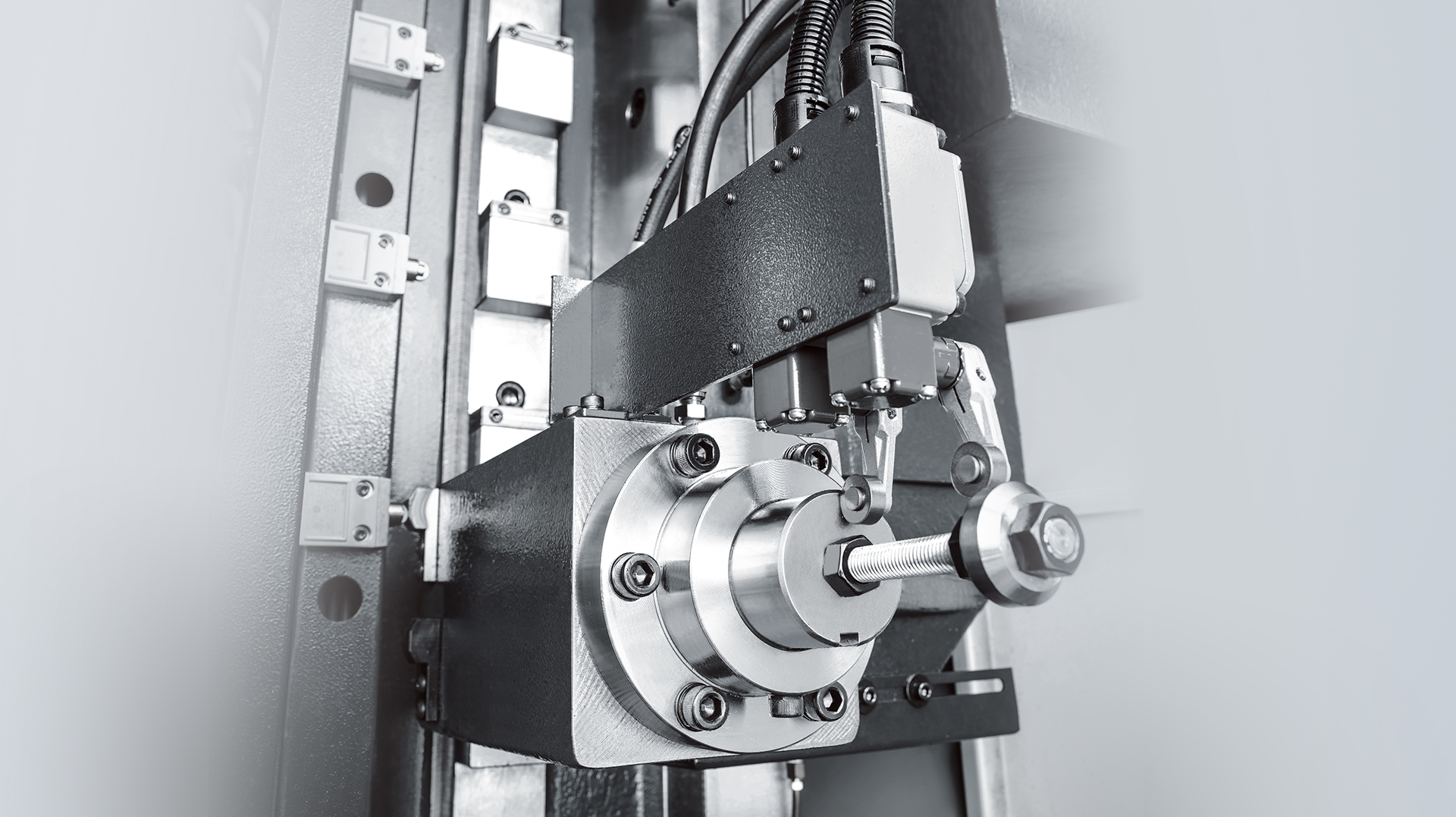

W 軸定位鎖固機構

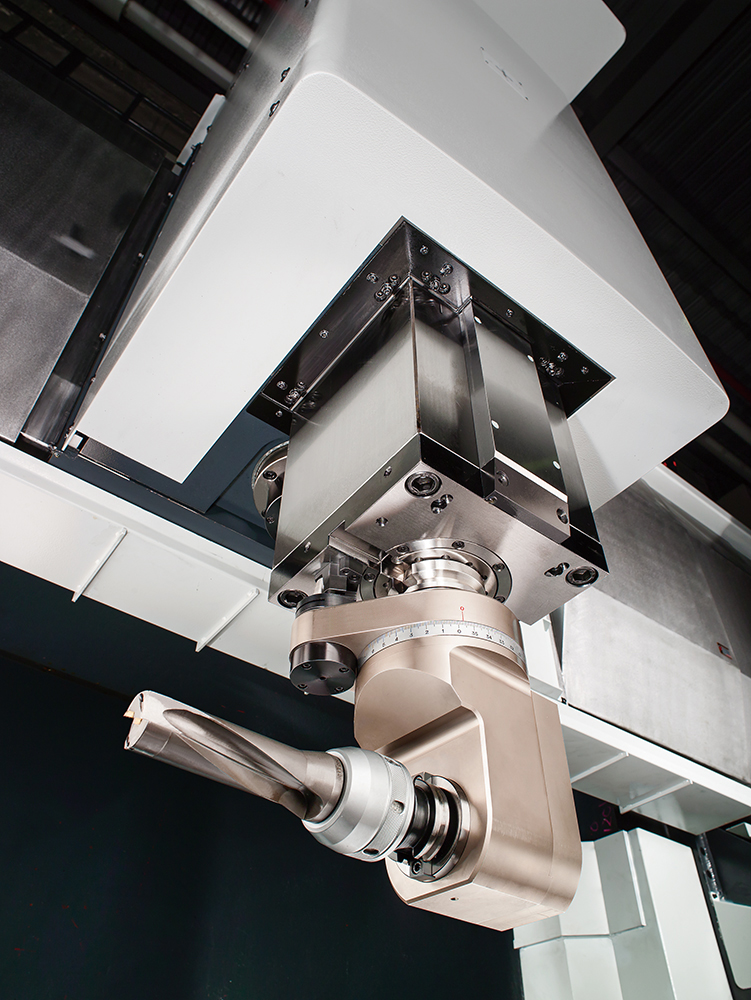

動力刀具主軸
C 軸

動力刀具主軸

  • 採用 NN Type 日系滾柱軸承，具備高剛性、高精密、使用年限長等優異特性。
  • 高減速比之二檔齒輪變速箱，齒輪材質採用高硬度合金，並以強制注油方式潤滑與冷卻。即使長時間以高扭矩輸出的嚴苛條件下，亦能確保齒輪箱之正常運作。

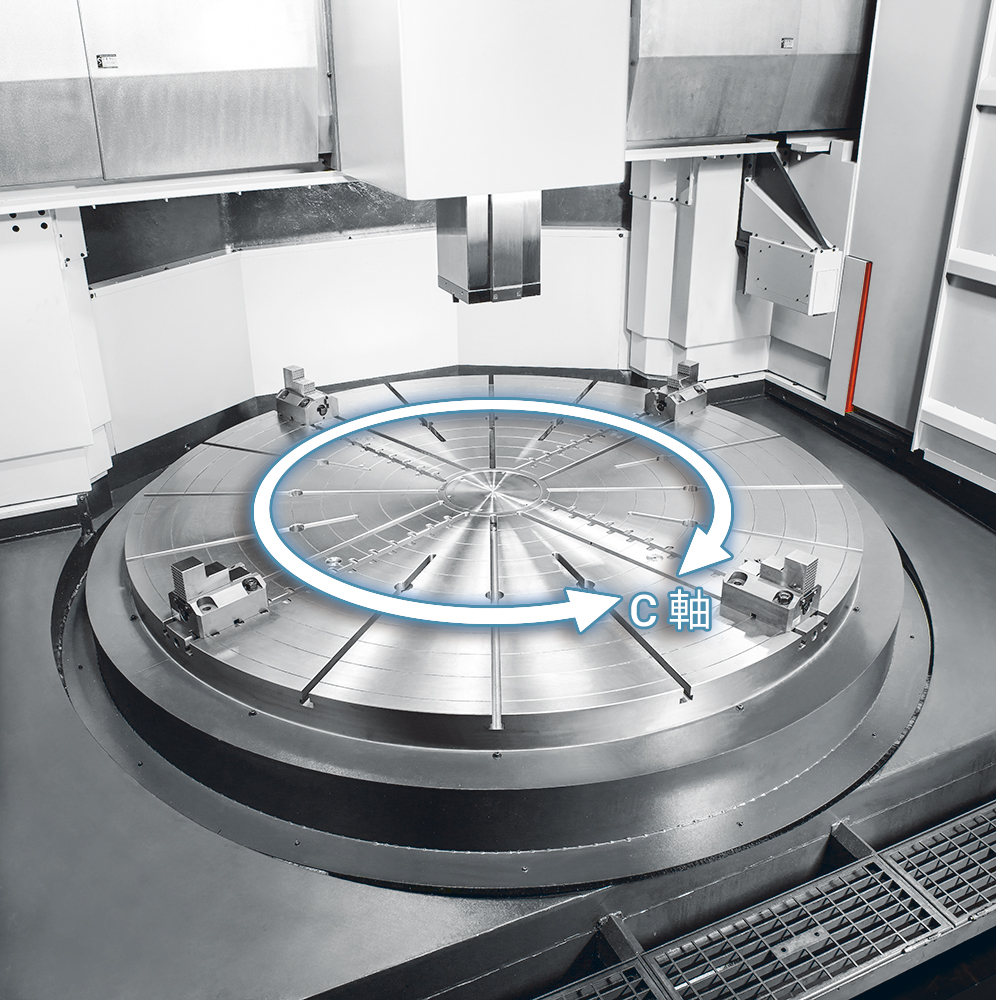

C 軸

  • Cf 軸 ( GVH 系列 )

    以 Cf 軸結合碟式剎車系統提供同級機種中剛性最強的 C 軸功能，即使在重切削的條件下也可達到極致的動態精度 。

  • Cs 軸 ( GVB 系列 )

    Cs 軸採用雙主軸馬達同步驅動，可有效消除齒輪背隙，提供二倍的扭矩輸出。在一般條件下，重覆精度可達 ±5" / 定位精度可達 ±7.5"。
GVH-2000 GVH-2500 GVB-3000 GVB-3500 GVB-4000 GVB-4500 GVB-5000 GVB-6000 GVB-7000 GVB-8000
GVH-2000 GVH-2500 GVB-3000 GVB-3500 GVB-4000 GVB-4500 GVB-5000 GVB-6000 GVB-7000 GVB-8000
重要諸元
盤面直徑 mm Ø2,000 Ø2,500 Ø3,000 Ø3,500 Ø4,000 Ø4,500 Ø5,000 Ø6,000 Ø7,000 Ø8,000
最大旋徑 mm Ø2,500 Ø3,000 Ø3,700 Ø4,200 Ø4,700 Ø5,200 Ø6,400 Ø7,400 Ø9,000 Ø9,500
最大車削直徑 mm Ø2,300 Ø2,800 Ø3,500 Ø4,000 Ø4,500 Ø5,000 Ø6,000 Ø7,000 Ø8,000 Ø9,000
最大車削高度 mm 1,700 / 2,100 1,600 ~ 3,200 2,400 ~ 4,000 2,600 ~ 5,000
最大工件重量 kg 10,000 15,000 20,000 / 45,000 30,000 / 60,000 100,000 150,000 250,000 300,000
工件主軸
馬達馬力
kW ( 連續 )
60 39 × 2顆 / 58 × 2顆 39 x 2顆 / 58 × 2顆 / 95 × 2顆 58 × 2顆 / 95 × 2顆
馬達馬力
kW ( 30 分 )
75 45 × 2顆 / 70 × 2顆 45 x 2顆 / 70 × 2顆 / 140 × 2顆 70 × 2顆 / 140 × 2顆
主軸最大扭矩 Nm 59,700 74,140 169,700 272,700 347,000 439,600 451,000 451,000
動力刀具主軸 ( 選配 )
馬達馬力
kW ( 連續 )
11 15 22
馬達馬力
kW ( 30 分 )
15 18 26
主軸轉速 rpm 1 ~ 2,400
X & Z 軸
X 軸最大行程 mm 2,830 3,080 3,950 4,450 4,950 5,450 6,435 7,435 8,635 9,735
Z 軸最大行程 mm 1,200 / 1,500 1,500 / 1,800 1,600 / 2,000 1,600 ~ 2,500
W 軸
W 軸最大行程 mm 1,200 / 1,600 1,200 ~ 2,800 1,600 ~ 3,200 1,600 ~ 4,000
刀庫
刀庫容量 T 16
刀把規格 BT50 BT50 / BT60
一般性規格
控制器 FANUC Oi-TF Plus SIEMENS SINUMERIK 840D sl
選擇規格：
GVH-2000
重要諸元
盤面直徑 mm Ø2,000
最大旋徑 mm Ø2,500
最大車削直徑 mm Ø2,300
最大車削高度 mm 1,700 / 2,100
最大工件重量 kg 10,000
工件主軸
馬達馬力
kW ( 連續 )
60
馬達馬力
kW ( 30 分 )
75
主軸最大扭矩 Nm 59,700
動力刀具主軸 ( 選配 )
馬達馬力
kW ( 連續 )
11
馬達馬力
kW ( 30 分 )
15
主軸轉速 rpm 1 ~ 2,400
X & Z 軸
X 軸最大行程 mm 2,830
Z 軸最大行程 mm 1,200 / 1,500
W 軸
W 軸最大行程 mm 1,200 / 1,600
刀庫
刀庫容量 T 16
刀把規格 BT50
一般性規格
控制器 FANUC Oi-TF Plus
GVH-2500
重要諸元
盤面直徑 mm Ø2,500
最大旋徑 mm Ø3,000
最大車削直徑 mm Ø2,800
最大車削高度 mm 1,700 / 2,100
最大工件重量 kg 15,000
工件主軸
馬達馬力
kW ( 連續 )
60
馬達馬力
kW ( 30 分 )
75
主軸最大扭矩 Nm 74,140
動力刀具主軸 ( 選配 )
馬達馬力
kW ( 連續 )
11
馬達馬力
kW ( 30 分 )
15
主軸轉速 rpm 1 ~ 2,400
X & Z 軸
X 軸最大行程 mm 3,080
Z 軸最大行程 mm 1,200 / 1,500
W 軸
W 軸最大行程 mm 1,200 / 1,600
刀庫
刀庫容量 T 16
刀把規格 BT50
一般性規格
控制器 FANUC Oi-TF Plus
GVB-3000
重要諸元
盤面直徑 mm Ø3,000
最大旋徑 mm Ø3,700
最大車削直徑 mm Ø3,500
最大車削高度 mm 1,600 ~ 3,200
最大工件重量 kg 20,000 / 45,000
工件主軸
馬達馬力
kW ( 連續 )
39 × 2顆 / 58 × 2顆
馬達馬力
kW ( 30 分 )
45 × 2顆 / 70 × 2顆
主軸最大扭矩 Nm 169,700
動力刀具主軸 ( 選配 )
馬達馬力
kW ( 連續 )
15
馬達馬力
kW ( 30 分 )
18
主軸轉速 rpm 1 ~ 2,400
X & Z 軸
X 軸最大行程 mm 3,950
Z 軸最大行程 mm 1,500 / 1,800
W 軸
W 軸最大行程 mm 1,200 ~ 2,800
刀庫
刀庫容量 T 16
刀把規格 BT50 / BT60
一般性規格
控制器 SIEMENS SINUMERIK 840D sl
GVB-3500
重要諸元
盤面直徑 mm Ø3,500
最大旋徑 mm Ø4,200
最大車削直徑 mm Ø4,000
最大車削高度 mm 1,600 ~ 3,200
最大工件重量 kg 20,000 / 45,000
工件主軸
馬達馬力
kW ( 連續 )
39 × 2顆 / 58 × 2顆
馬達馬力
kW ( 30 分 )
45 × 2顆 / 70 × 2顆
主軸最大扭矩 Nm 169,700
動力刀具主軸 ( 選配 )
馬達馬力
kW ( 連續 )
15
馬達馬力
kW ( 30 分 )
18
主軸轉速 rpm 1 ~ 2,400
X & Z 軸
X 軸最大行程 mm 4,450
Z 軸最大行程 mm 1,500 / 1,800
W 軸
W 軸最大行程 mm 1,200 ~ 2,800
刀庫
刀庫容量 T 16
刀把規格 BT50 / BT60
一般性規格
控制器 SIEMENS SINUMERIK 840D sl
GVB-4000
重要諸元
盤面直徑 mm Ø4,000
最大旋徑 mm Ø4,700
最大車削直徑 mm Ø4,500
最大車削高度 mm 1,600 ~ 3,200
最大工件重量 kg 30,000 / 60,000
工件主軸
馬達馬力
kW ( 連續 )
39 x 2顆 / 58 × 2顆 / 95 × 2顆
馬達馬力
kW ( 30 分 )
45 x 2顆 / 70 × 2顆 / 140 × 2顆
主軸最大扭矩 Nm 272,700
動力刀具主軸 ( 選配 )
馬達馬力
kW ( 連續 )
22
馬達馬力
kW ( 30 分 )
26
主軸轉速 rpm 1 ~ 2,400
X & Z 軸
X 軸最大行程 mm 4,950
Z 軸最大行程 mm 1,500 / 1,800
W 軸
W 軸最大行程 mm 1,200 ~ 2,800
刀庫
刀庫容量 T 16
刀把規格 BT50 / BT60
一般性規格
控制器 SIEMENS SINUMERIK 840D sl
GVB-4500
重要諸元
盤面直徑 mm Ø4,500
最大旋徑 mm Ø5,200
最大車削直徑 mm Ø5,000
最大車削高度 mm 1,600 ~ 3,200
最大工件重量 kg 30,000 / 60,000
工件主軸
馬達馬力
kW ( 連續 )
39 x 2顆 / 58 × 2顆 / 95 × 2顆
馬達馬力
kW ( 30 分 )
45 x 2顆 / 70 × 2顆 / 140 × 2顆
主軸最大扭矩 Nm 272,700
動力刀具主軸 ( 選配 )
馬達馬力
kW ( 連續 )
22
馬達馬力
kW ( 30 分 )
26
主軸轉速 rpm 1 ~ 2,400
X & Z 軸
X 軸最大行程 mm 5,450
Z 軸最大行程 mm 1,500 / 1,800
W 軸
W 軸最大行程 mm 1,200 ~ 2,800
刀庫
刀庫容量 T 16
刀把規格 BT50 / BT60
一般性規格
控制器 SIEMENS SINUMERIK 840D sl
GVB-5000
重要諸元
盤面直徑 mm Ø5,000
最大旋徑 mm Ø6,400
最大車削直徑 mm Ø6,000
最大車削高度 mm 2,400 ~ 4,000
最大工件重量 kg 100,000
工件主軸
馬達馬力
kW ( 連續 )
58 × 2顆 / 95 × 2顆
馬達馬力
kW ( 30 分 )
70 × 2顆 / 140 × 2顆
主軸最大扭矩 Nm 347,000
動力刀具主軸 ( 選配 )
馬達馬力
kW ( 連續 )
22
馬達馬力
kW ( 30 分 )
26
主軸轉速 rpm 1 ~ 2,400
X & Z 軸
X 軸最大行程 mm 6,435
Z 軸最大行程 mm 1,600 / 2,000
W 軸
W 軸最大行程 mm 1,600 ~ 3,200
刀庫
刀庫容量 T 16
刀把規格 BT50 / BT60
一般性規格
控制器 SIEMENS SINUMERIK 840D sl
GVB-6000
重要諸元
盤面直徑 mm Ø6,000
最大旋徑 mm Ø7,400
最大車削直徑 mm Ø7,000
最大車削高度 mm 2,400 ~ 4,000
最大工件重量 kg 150,000
工件主軸
馬達馬力
kW ( 連續 )
58 × 2顆 / 95 × 2顆
馬達馬力
kW ( 30 分 )
70 × 2顆 / 140 × 2顆
主軸最大扭矩 Nm 439,600
動力刀具主軸 ( 選配 )
馬達馬力
kW ( 連續 )
22
馬達馬力
kW ( 30 分 )
26
主軸轉速 rpm 1 ~ 2,400
X & Z 軸
X 軸最大行程 mm 7,435
Z 軸最大行程 mm 1,600 / 2,000
W 軸
W 軸最大行程 mm 1,600 ~ 3,200
刀庫
刀庫容量 T 16
刀把規格 BT50 / BT60
一般性規格
控制器 SIEMENS SINUMERIK 840D sl
GVB-7000
重要諸元
盤面直徑 mm Ø7,000
最大旋徑 mm Ø9,000
最大車削直徑 mm Ø8,000
最大車削高度 mm 2,600 ~ 5,000
最大工件重量 kg 250,000
工件主軸
馬達馬力
kW ( 連續 )
58 × 2顆 / 95 × 2顆
馬達馬力
kW ( 30 分 )
70 × 2顆 / 140 × 2顆
主軸最大扭矩 Nm 451,000
動力刀具主軸 ( 選配 )
馬達馬力
kW ( 連續 )
22
馬達馬力
kW ( 30 分 )
26
主軸轉速 rpm 1 ~ 2,400
X & Z 軸
X 軸最大行程 mm 8,635
Z 軸最大行程 mm 1,600 ~ 2,500
W 軸
W 軸最大行程 mm 1,600 ~ 4,000
刀庫
刀庫容量 T 16
刀把規格 BT50 / BT60
一般性規格
控制器 SIEMENS SINUMERIK 840D sl
GVB-8000
重要諸元
盤面直徑 mm Ø8,000
最大旋徑 mm Ø9,500
最大車削直徑 mm Ø9,000
最大車削高度 mm 2,600 ~ 5,000
最大工件重量 kg 300,000
工件主軸
馬達馬力
kW ( 連續 )
58 × 2顆 / 95 × 2顆
馬達馬力
kW ( 30 分 )
70 × 2顆 / 140 × 2顆
主軸最大扭矩 Nm 451,000
動力刀具主軸 ( 選配 )
馬達馬力
kW ( 連續 )
22
馬達馬力
kW ( 30 分 )
26
主軸轉速 rpm 1 ~ 2,400
X & Z 軸
X 軸最大行程 mm 9,735
Z 軸最大行程 mm 1,600 ~ 2,500
W 軸
W 軸最大行程 mm 1,600 ~ 4,000
刀庫
刀庫容量 T 16
刀把規格 BT50 / BT60
一般性規格
控制器 SIEMENS SINUMERIK 840D sl
下列資訊可能為選用配備，詳情請洽程泰機械
