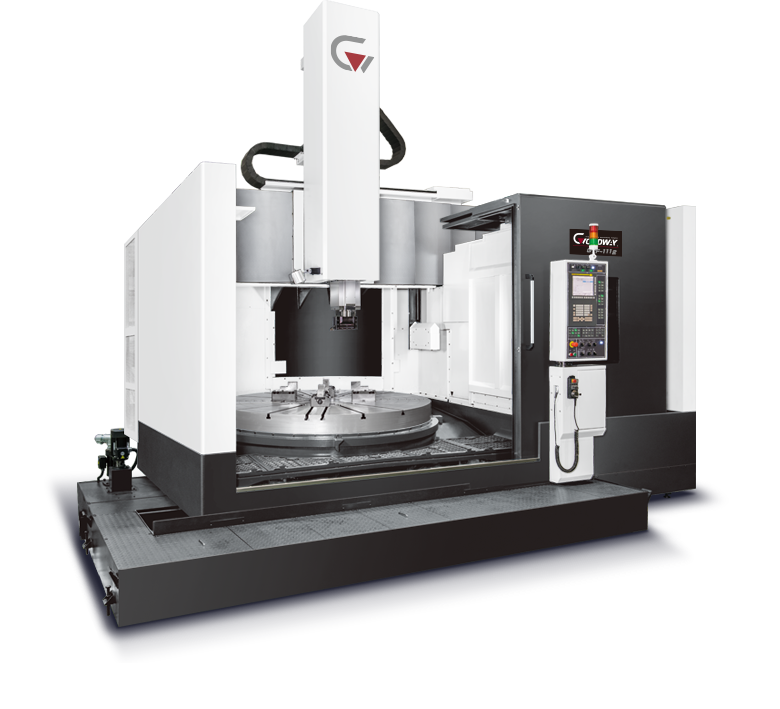

GVF 高剛性立式車銑複合機

盤面直徑	Ø1,100 ~ 2,000 mm
最大載重量	4,000 ~ 8,000 kg
最大車削高度	900 mm

GVF

挾帶著最新工具機科技與高品質零件，程泰 GVF 系列立式 CNC 車床，採用高剛性定樑式結構與大扭力齒輪式工件主軸設計，提供您超越同級機種的極重切削能力，完全滿足航太、能源產業等大型工件的加工需求。此外，另可選用動力刀具主軸、Cf 軸與各式附加頭，使得本系列兼具對端面和圓柱面的車、銑、鑽等複合化功能。可以輕易達成您今日及未來的各種切削需求。

機型特點

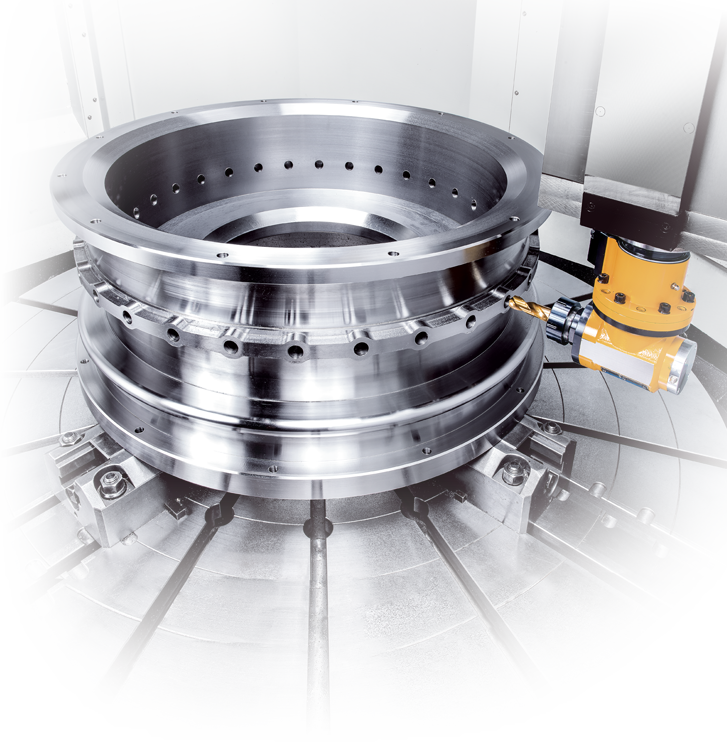

船舶、風機、建設機具、航太等產業的首選機種
定樑式結構設計提供整機最高的結構剛性與制震能力

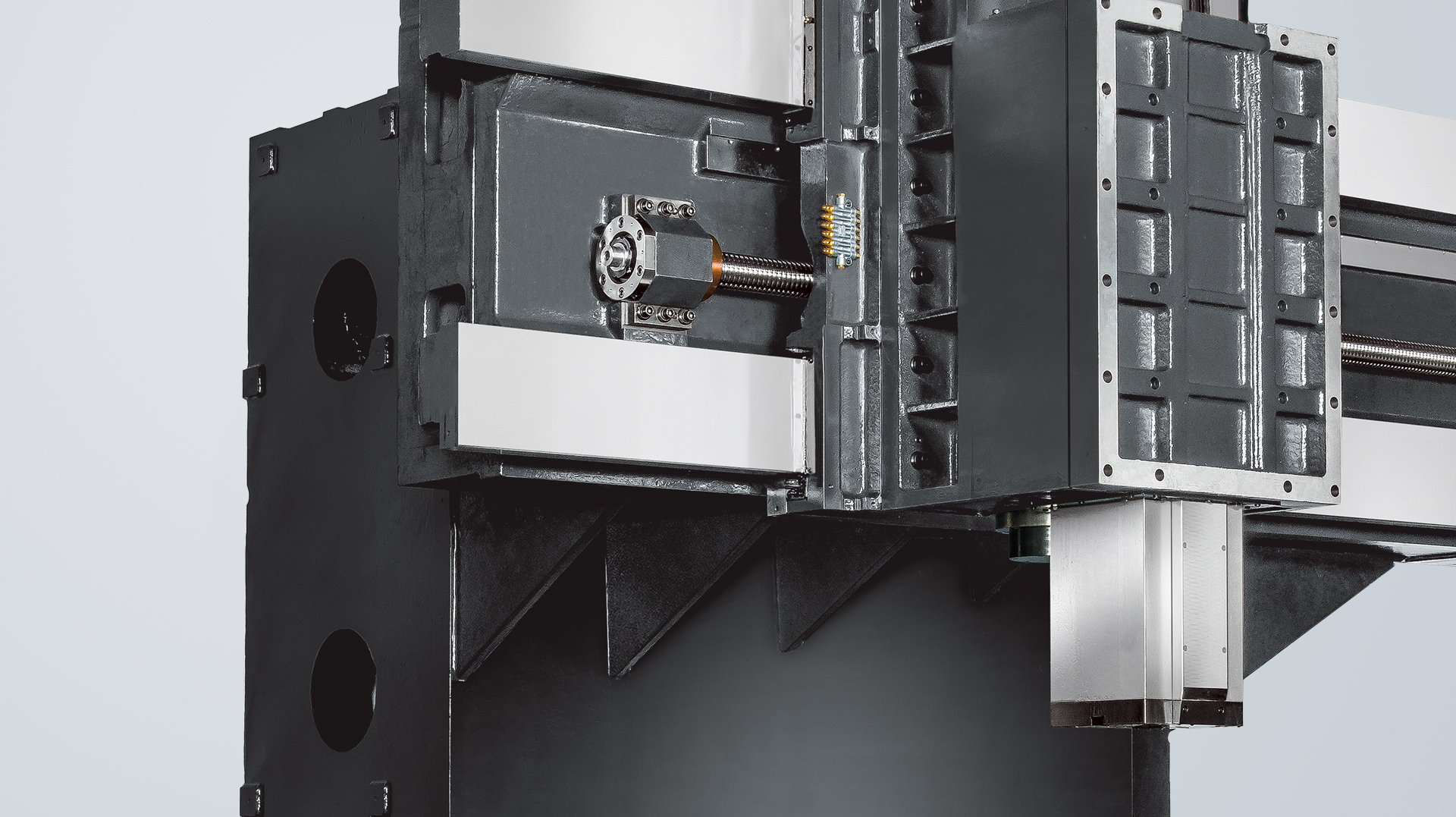

高剛性結構

X / Z 軸採用超大尺寸硬軌並配合大跨距的設計
底座及立柱皆為一體成型且採用高剛性米漢納鑄件結構
厚實的立柱搭配最佳化的加強肋設計，提供頭部充裕的支撐剛性

極致切削性能

動力刀具主軸採二檔變速齒輪箱設計，能以高扭矩輸出充沛的動力，刀具轉速最高可達 2,400 rpm ( 銑削功能為選配 )
可依需求選擇 12T / 16T / 24T 傘型刀庫

高性能主軸

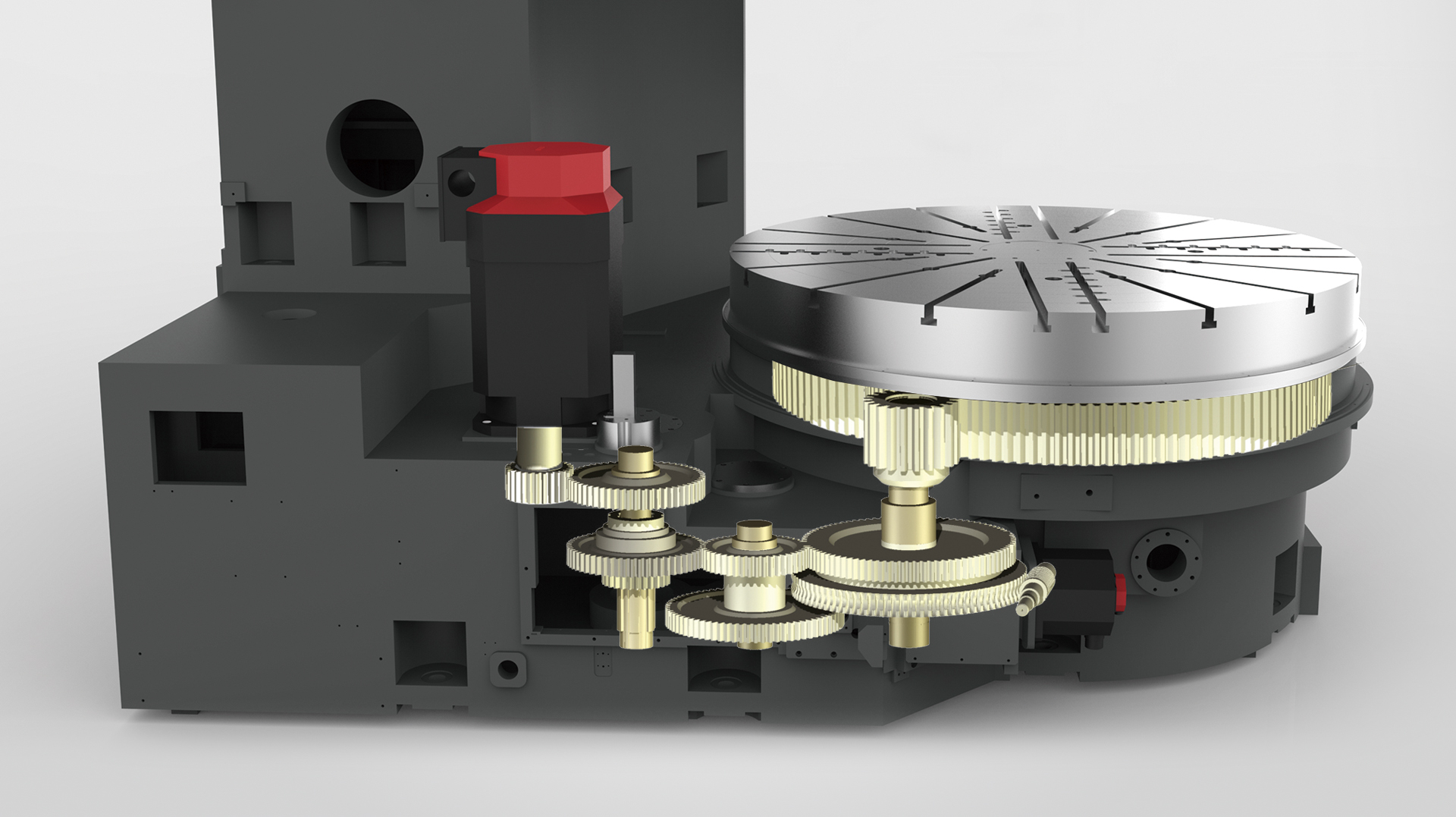

45 kW 主軸馬達驅動二檔變速齒輪箱，主軸扭矩輸出最高達 23,900 Nm
主軸軸承採用高剛性、高精度之交叉滾柱軸承設計

機型組合

動力刀具主軸
C 軸

高剛性定樑結構

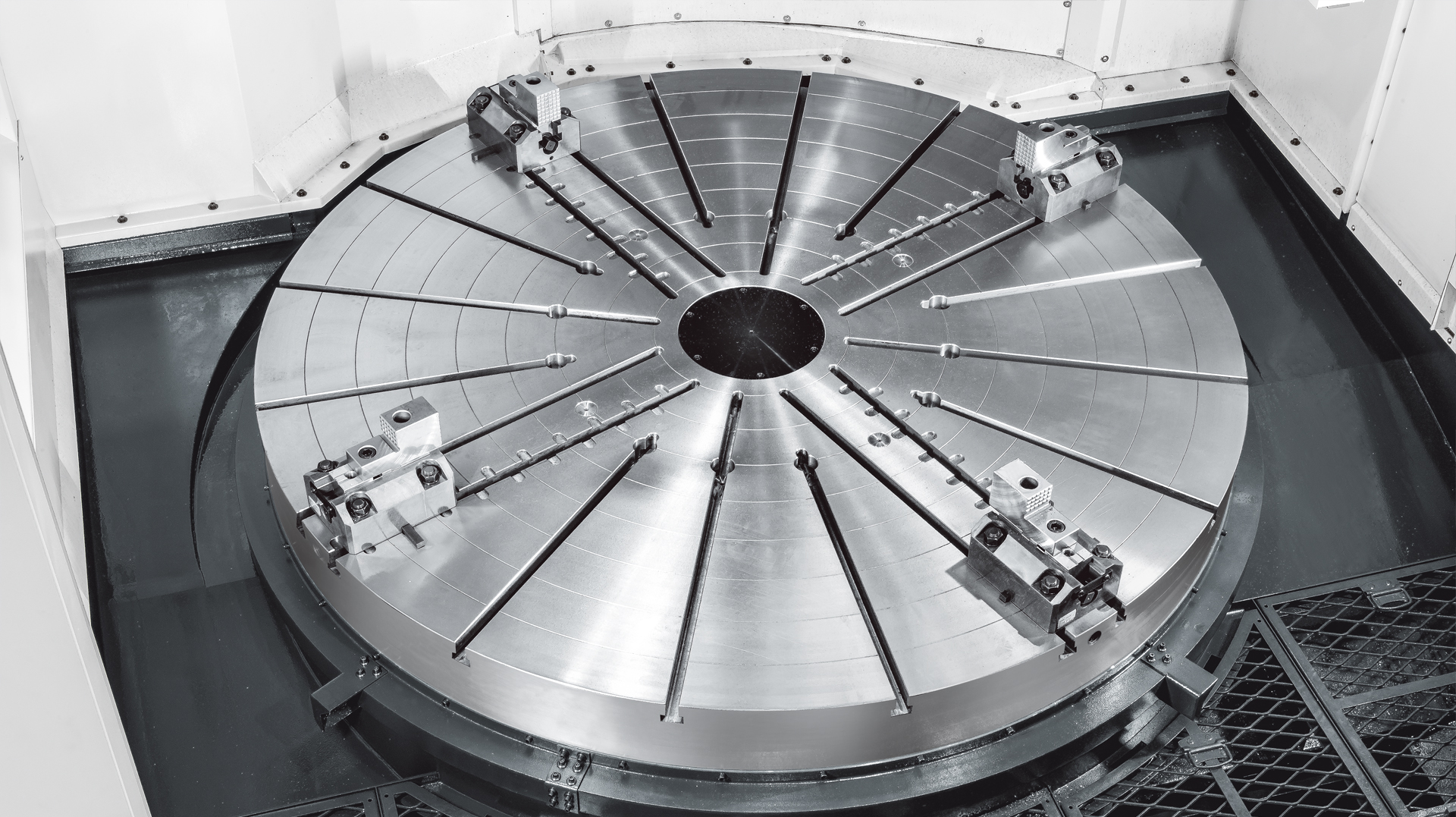

重負荷工作台

兩段變速齒輪式主軸

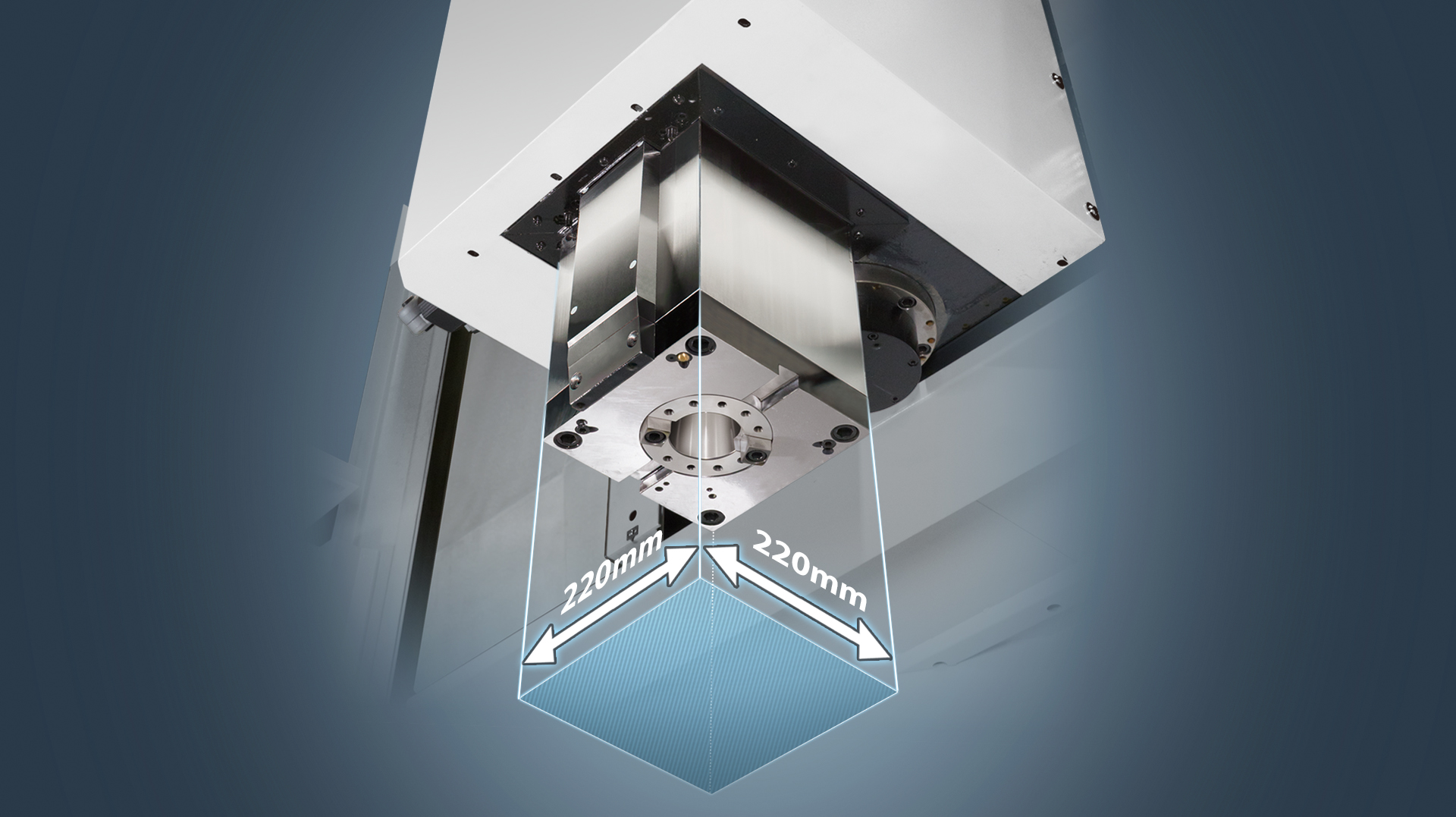

高剛性滑枕結構

動力刀具主軸

C 軸

動力刀具主軸

採用 NN Type 日系滾柱軸承，具備高剛性、高精密、使用年限長等優異特性。
高減速比之二檔齒輪變速箱，齒輪材質採用高硬度合金，並以強制注油方式潤滑與冷卻。即使長時間以高扭矩輸出的嚴苛條件下，亦能確保齒輪箱之正常運作。

C 軸

Cf 軸採用高解析度伺服馬達驅動蝸桿蝸輪機構設計，其傳動效果精確，背隙調整容易，最小分割精度達 0.001°。

	GVF-1112	GVF-1214	GVF-1215	GVF-1618	GVF-2023

	GVF-1112	GVF-1214	GVF-1215	GVF-1618	GVF-2023
重要諸元
盤面直徑 mm	1,100	1,250	1,250	1,600	2,000
最大旋徑 mm	1,400	1,450	1,600	2,000	2,350
最大車削直徑 mm	1,200	1,400	1,500	1,800	2,300
最大車削高度 mm	900
最大工件重量 kg	4,000	3,700	5,000	8,000	5,000 / 8,000
工件主軸
馬達馬力 kW ( 連續 )	37
馬達馬力 kW ( 30 分 )	45
主軸最大扭矩 Nm	10,170		17,100	23,900
動力刀具主軸 ( 選配 )
馬達馬力 kW ( 連續 )	7.5		11
馬達馬力 kW ( 30 分 )	11		15
主軸轉速 rpm	1 ~ 2,400
X & Z 軸
X 軸最大行程 mm	1,450	1,550	1,600	1,750	2,000
Z 軸最大行程 mm	900
刀庫
刀庫容量 T	12		16
刀把規格	BT50
一般性規格
控制器	FANUC Oi-TF Plus

選擇規格：

	GVF-1112
重要諸元
盤面直徑 mm	1,100
最大旋徑 mm	1,400
最大車削直徑 mm	1,200
最大車削高度 mm	900
最大工件重量 kg	4,000
工件主軸
馬達馬力 kW ( 連續 )	37
馬達馬力 kW ( 30 分 )	45
主軸最大扭矩 Nm	10,170
動力刀具主軸 ( 選配 )
馬達馬力 kW ( 連續 )	7.5
馬達馬力 kW ( 30 分 )	11
主軸轉速 rpm	1 ~ 2,400
X & Z 軸
X 軸最大行程 mm	1,450
Z 軸最大行程 mm	900
刀庫
刀庫容量 T	12
刀把規格	BT50
一般性規格
控制器	FANUC Oi-TF Plus

	GVF-1214
重要諸元
盤面直徑 mm	1,250
最大旋徑 mm	1,450
最大車削直徑 mm	1,400
最大車削高度 mm	900
最大工件重量 kg	3,700
工件主軸
馬達馬力 kW ( 連續 )	37
馬達馬力 kW ( 30 分 )	45
主軸最大扭矩 Nm	10,170
動力刀具主軸 ( 選配 )
馬達馬力 kW ( 連續 )	7.5
馬達馬力 kW ( 30 分 )	11
主軸轉速 rpm	1 ~ 2,400
X & Z 軸
X 軸最大行程 mm	1,550
Z 軸最大行程 mm	900
刀庫
刀庫容量 T	12
刀把規格	BT50
一般性規格
控制器	FANUC Oi-TF Plus

	GVF-1215
重要諸元
盤面直徑 mm	1,250
最大旋徑 mm	1,600
最大車削直徑 mm	1,500
最大車削高度 mm	900
最大工件重量 kg	5,000
工件主軸
馬達馬力 kW ( 連續 )	37
馬達馬力 kW ( 30 分 )	45
主軸最大扭矩 Nm	17,100
動力刀具主軸 ( 選配 )
馬達馬力 kW ( 連續 )	11
馬達馬力 kW ( 30 分 )	15
主軸轉速 rpm	1 ~ 2,400
X & Z 軸
X 軸最大行程 mm	1,600
Z 軸最大行程 mm	900
刀庫
刀庫容量 T	16
刀把規格	BT50
一般性規格
控制器	FANUC Oi-TF Plus

	GVF-1618
重要諸元
盤面直徑 mm	1,600
最大旋徑 mm	2,000
最大車削直徑 mm	1,800
最大車削高度 mm	900
最大工件重量 kg	8,000
工件主軸
馬達馬力 kW ( 連續 )	37
馬達馬力 kW ( 30 分 )	45
主軸最大扭矩 Nm	23,900
動力刀具主軸 ( 選配 )
馬達馬力 kW ( 連續 )	11
馬達馬力 kW ( 30 分 )	15
主軸轉速 rpm	1 ~ 2,400
X & Z 軸
X 軸最大行程 mm	1,750
Z 軸最大行程 mm	900
刀庫
刀庫容量 T	16
刀把規格	BT50
一般性規格
控制器	FANUC Oi-TF Plus

	GVF-2023
重要諸元
盤面直徑 mm	2,000
最大旋徑 mm	2,350
最大車削直徑 mm	2,300
最大車削高度 mm	900
最大工件重量 kg	5,000 / 8,000
工件主軸
馬達馬力 kW ( 連續 )	37
馬達馬力 kW ( 30 分 )	45
主軸最大扭矩 Nm	23,900
動力刀具主軸 ( 選配 )
馬達馬力 kW ( 連續 )	11
馬達馬力 kW ( 30 分 )	15
主軸轉速 rpm	1 ~ 2,400
X & Z 軸
X 軸最大行程 mm	2,000
Z 軸最大行程 mm	900
刀庫
刀庫容量 T	16
刀把規格	BT50
一般性規格
控制器	FANUC Oi-TF Plus
