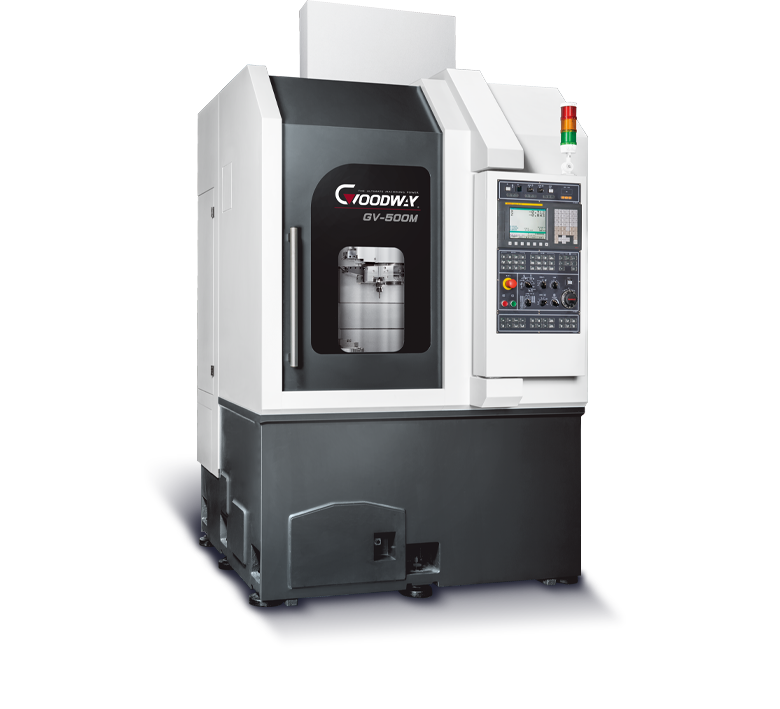

GV-500 高速立式車銑複合機

佔地面積極小的立式車床

夾頭尺寸 12" / 15"
最大車削直徑 Ø620 mm
最大車削高度 520 mm

GV-500

挾帶著最新工具機科技與高品質零件，程泰 GV-500 系列高速立式 CNC 車床，憑藉著高剛性結構與精密線性滑軌的設計理念，結合伺服定位刀塔與最高可達 883 Nm 扭矩輸出之強力主軸，使得本系列得以極精巧的機型尺寸即能提供極強悍的切削能力，可輕易達成您今日及未來的各種加工需求。

    機型特點

  • 極小的 3.3 m2 佔地面積
  • 對應小尺寸的盤型零件擁有出色的加工能力與效率

    • 高剛性結構

  • 底座及立柱皆為一體成型的米漢納鑄件結構
  • X / Z 軸採用高精密線性滑軌設計，提供極佳的控制性與支撐剛性

    • 極致切削性能

  • 8 / 12 支刀伺服定位刀塔，換刀快速、切削剛性極佳
  • 搭配程泰雙車刀刀具座可對工件的兩側進行平衡切削，進而確保盤面極致的平行精度
  • 可選配 12 支刀動力刀塔及 C 軸成為車銑複合機

    • 高性能主軸

  • 3,000 rpm 高性能主軸設計

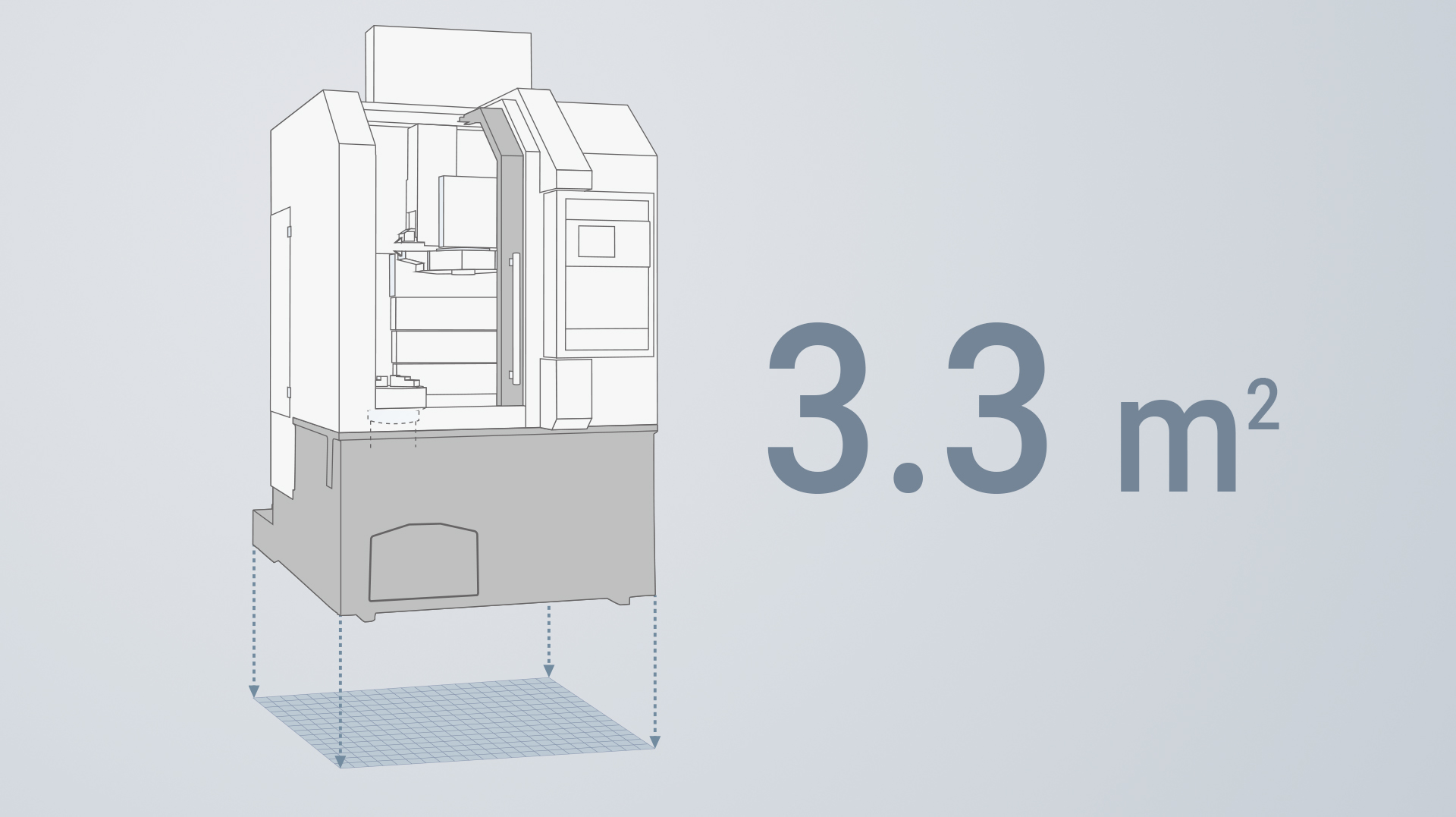

緊湊的佔地面積

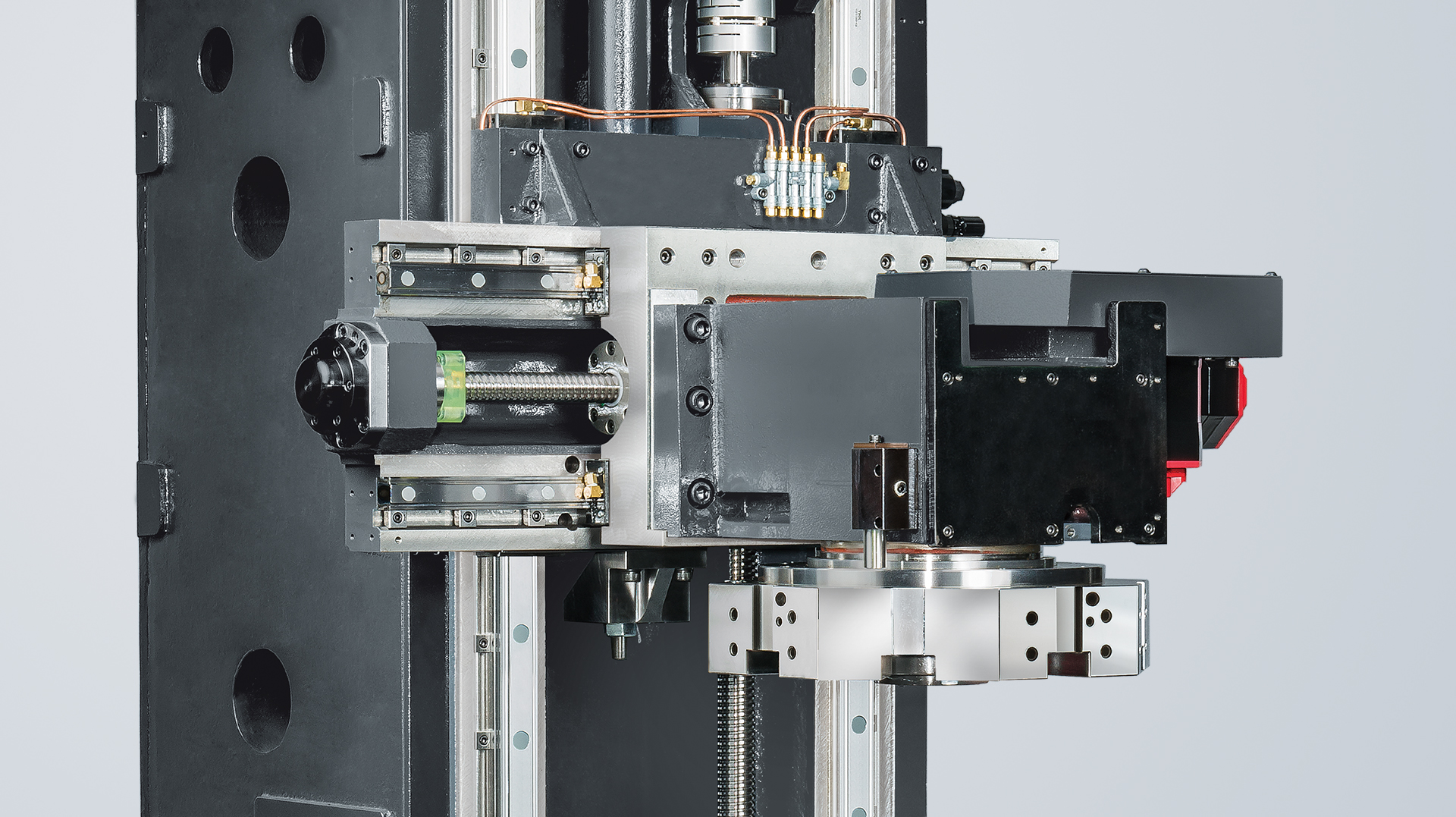

高速線性滑軌設計 ( X/Z軸 )

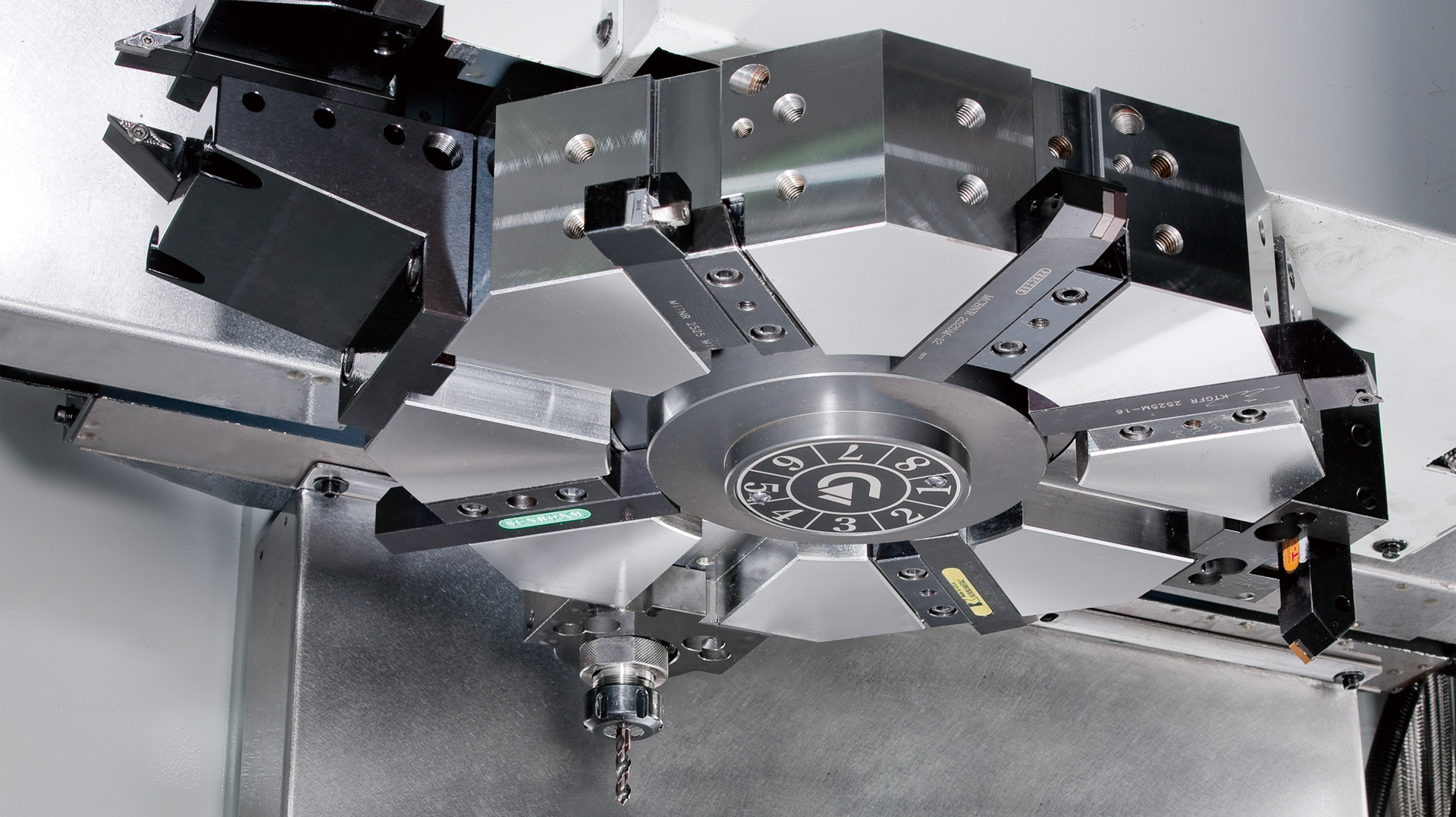

8 支刀伺服刀塔

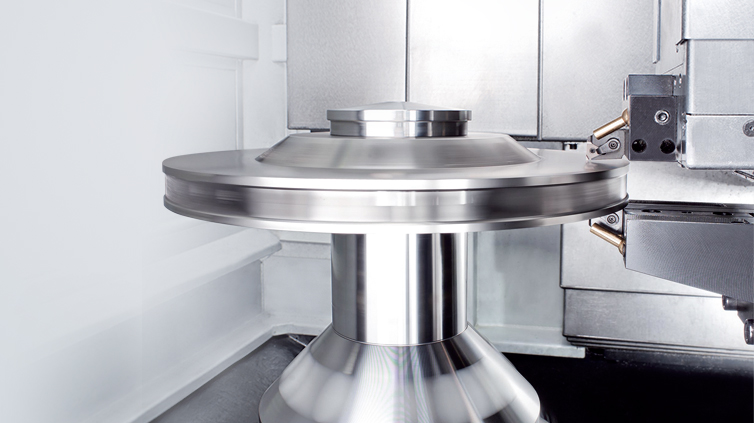

平衡車削
動力刀塔
C軸

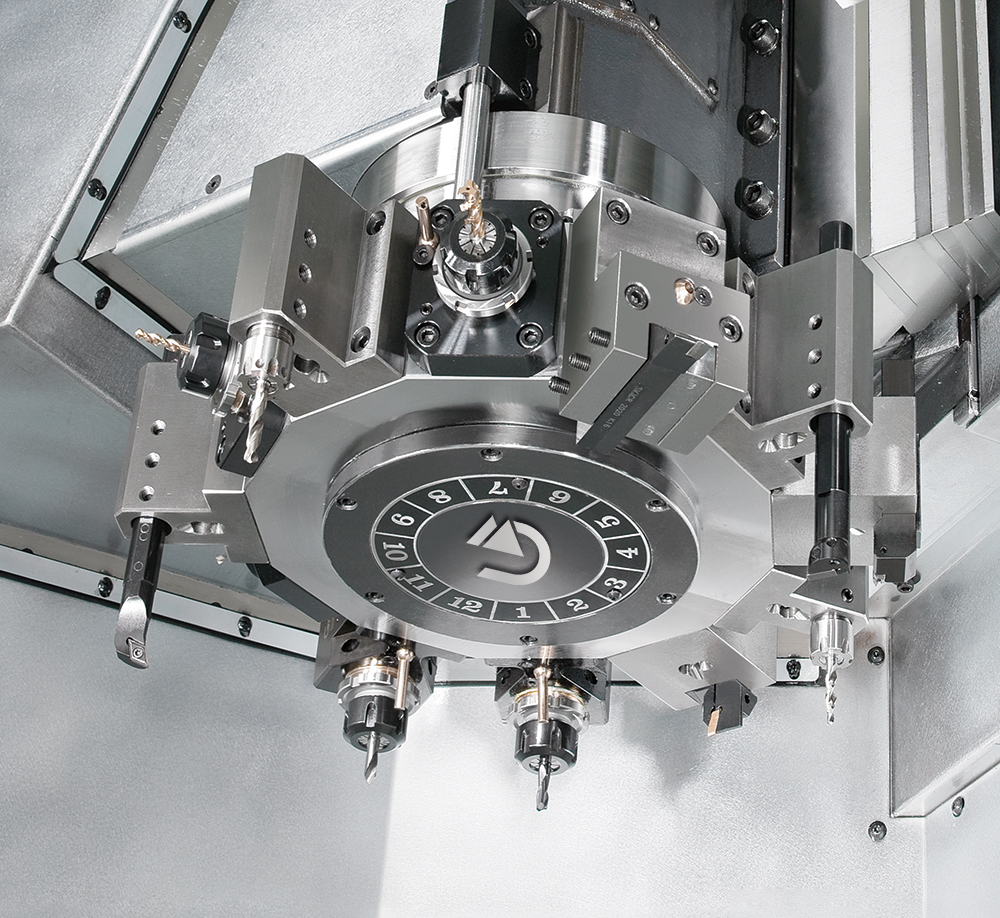

動力刀塔

  • 動力刀塔可安裝 12 支動力刀具 ( 僅在工作位置之刀具旋轉，其餘不旋轉 ) ，刀盤不需推出即可完成換刀。
  • 動力刀塔運用最新伺服定位科技，相鄰刀具換刀時間僅 0.2 秒完成換刀，對邊刀具也僅需 0.5 秒。

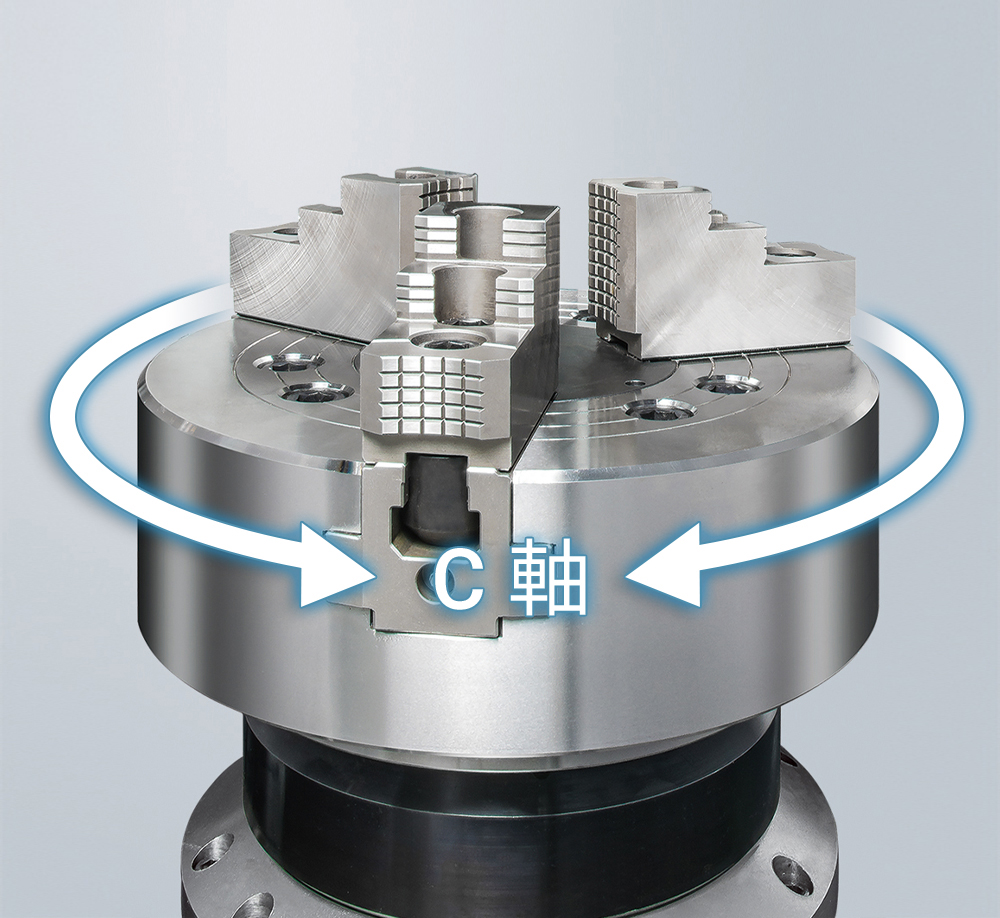

C 軸

  • GV-500 系列選配 C 軸控制及動力刀塔成為車銑複合中心，可將一工件在同一車床內完成車、銑、鑽及攻牙等加工。避免因為工件在機器間移動所產生的誤差，並節省加工時間及人力。
GV-500
GV-500
重要諸元
夾頭尺寸 12" / 15"
最大旋徑 mm Ø650
最大車削直徑 mm Ø620
最大車削高度 mm 520
主軸
馬達馬力
kW ( 連續 / 30 分 )
低速 11 / 18.5
高速 15 / 18.5
主軸扭矩
Nm ( 連續 / 30 分 )
低速 525 / 883
高速 498 / 614
X / Z 軸
X 軸最大行程 mm 350
Z 軸最大行程 mm 550
X / Z 軸快速進給 m/min. 24
刀塔
刀塔容量 T 8 / 12
四方形刀具 mm □ 25 / □ 32
圓形刀具 mm Ø50
動力刀塔 ( 選配 )
刀塔容量 T 12
馬達馬力 kW 4.5
刀具轉速 rpm 40 ~ 4,000
一般性規格
標準控制器 FANUC Oi-TF Plus
下列資訊可能為選用配備，詳情請洽程泰機械
