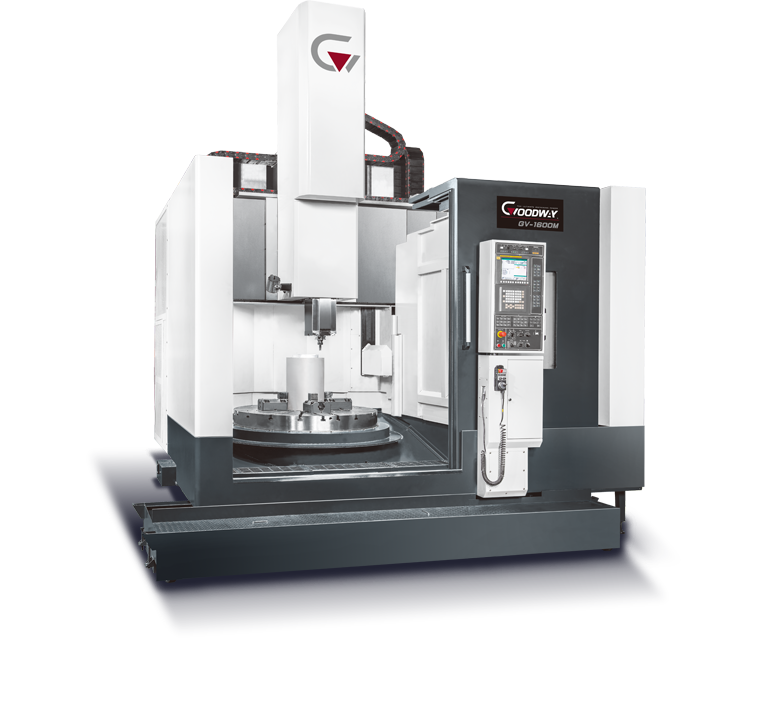

GV-1 重負荷立式車銑複合機

W 軸動樑式結構設計

盤面直徑 Ø1,100 ~ 2,000 mm
最大載重量 4,000 ~ 8,000 kg
W軸行程 600 ( GV-1100 ) / 800 mm

GV-1

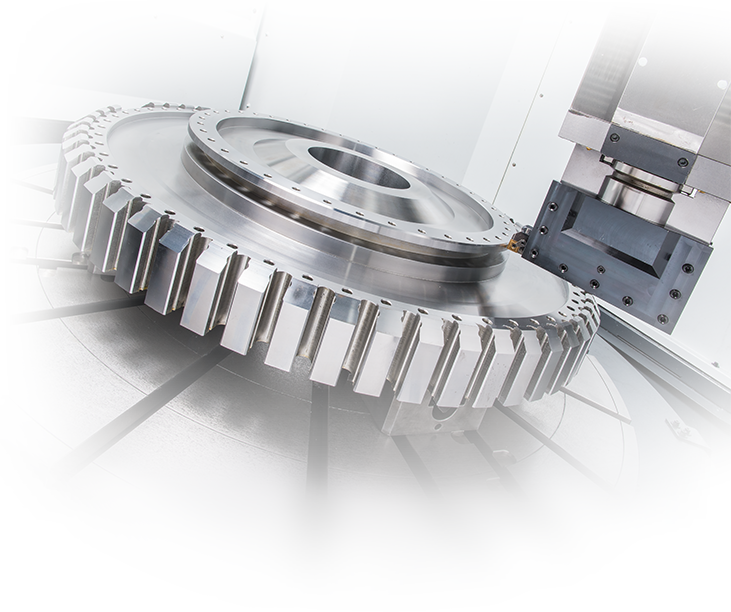

結合充裕的加工範圍、極高的載重能力以及彈性的動樑結構等多項特色，使得本系列相較於其它同級機種擁有更為出色的機械剛性與重切削能力，任何重型工件或不易切削材質的切削需求，皆可交由 GV-1 系列輕易克服

    機型特點

  • 船舶、風機、建設機具、航太等產業的首選機種
  • W 軸動樑式結構讓本系列能以最短的滑枕懸伸量進行加工，確保最高的切削剛性

    • 高剛性結構

  • X / Z 軸採用超大尺寸硬軌並配合大跨距的設計
  • 底座及立柱皆為一體成型且採用高剛性米漢納鑄件結構
  • 厚實的立柱搭配最佳化的加強肋設計，提供頭部充裕的支撐剛性

    • 極致切削性能

  • 動力刀具主軸採二檔變速齒輪箱設計，能以高扭矩輸出充沛的動力，刀具轉速最高可達 2,400 rpm ( 銑削功能為選配 )
  • 可依需求選擇 12T / 16T / 24T 傘型刀庫

    • 高性能主軸

  • 45 kW 主軸馬達驅動二檔變速齒輪箱，主軸扭矩輸出最高達 23,900 Nm
  • 主軸軸承採用高剛性、高精度之交叉滾柱軸承設計

機型組合

M
  • 動力刀具主軸
  • C 軸

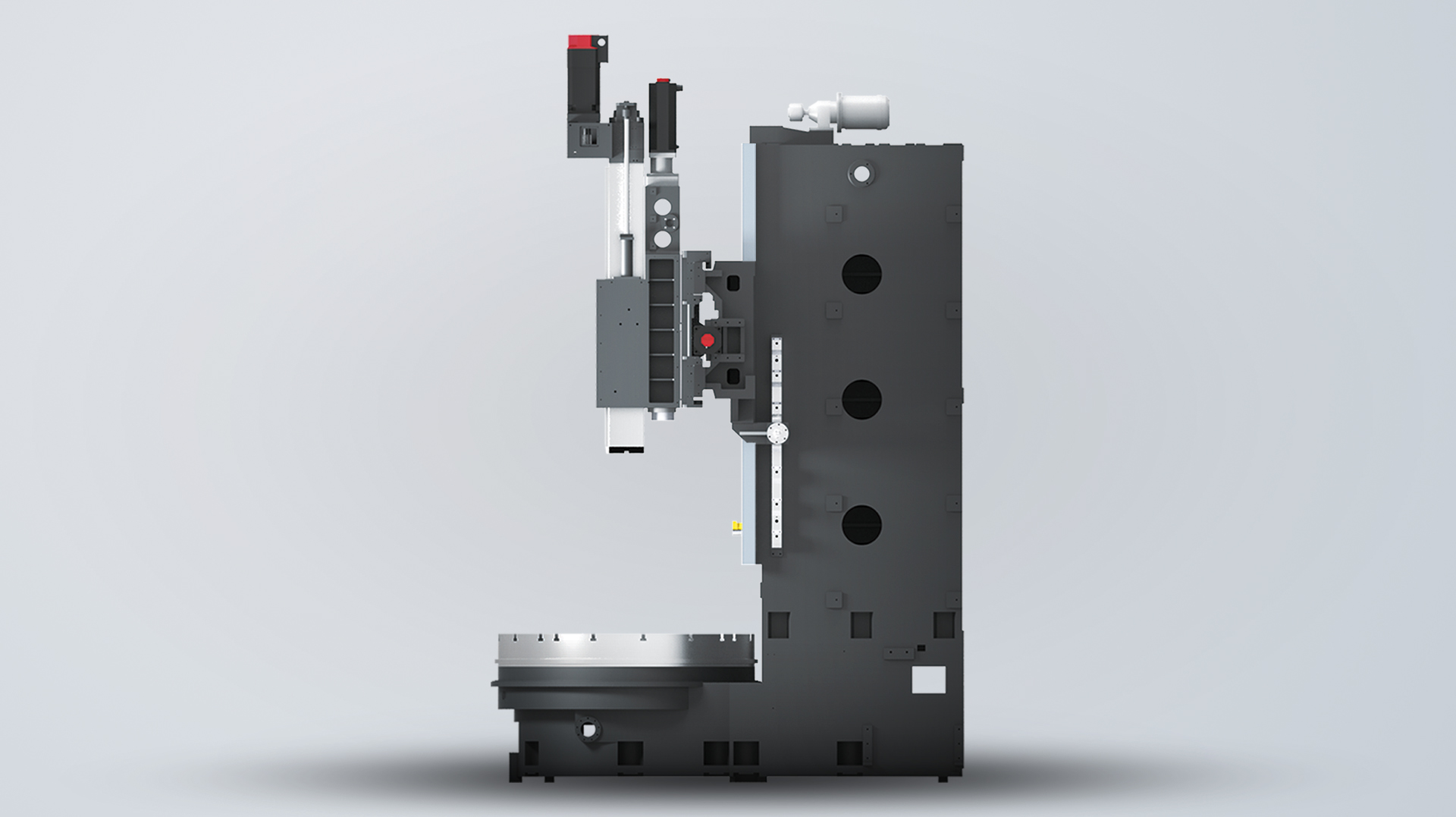

厚實的立柱結構

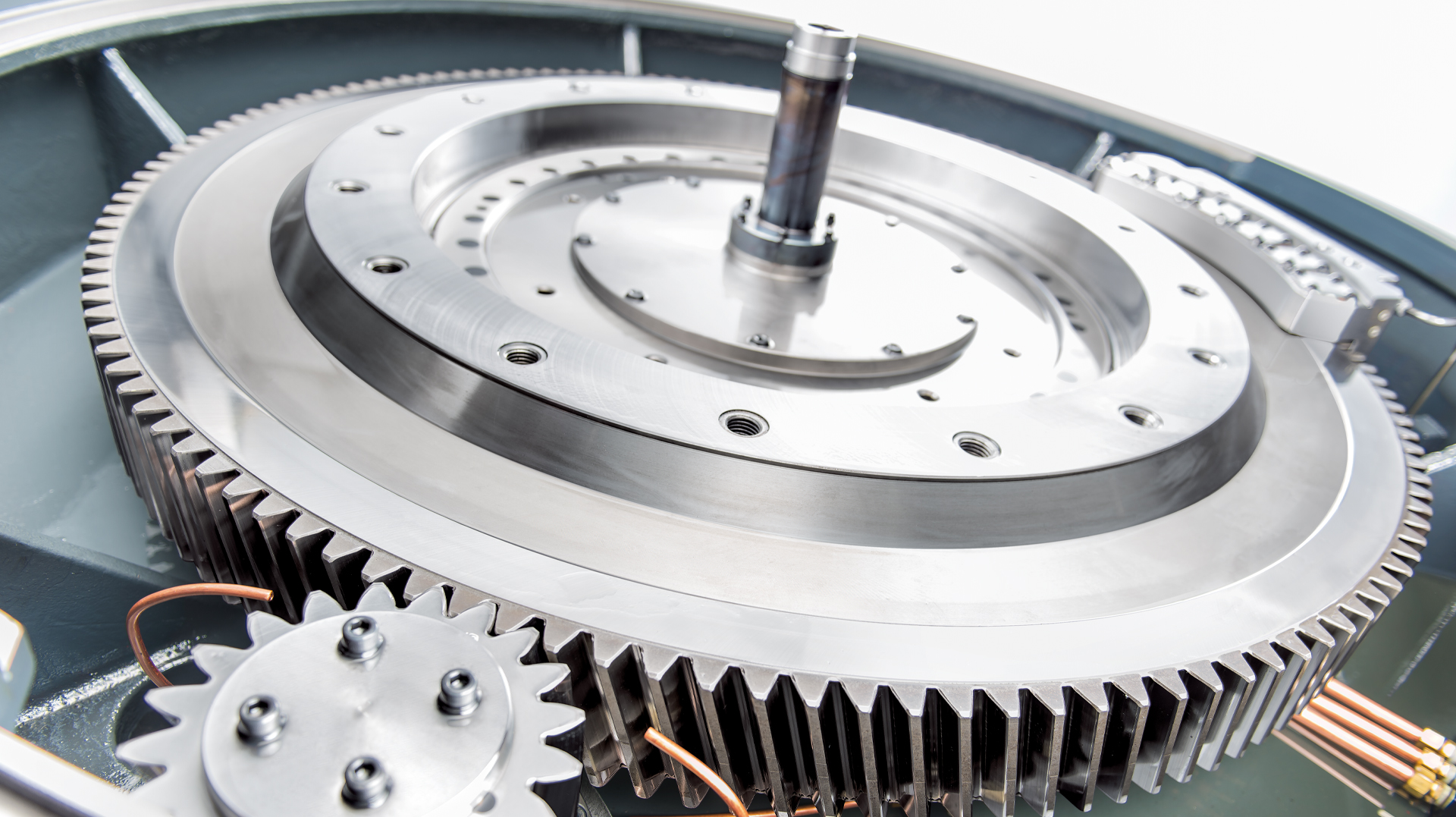

工件主軸結構

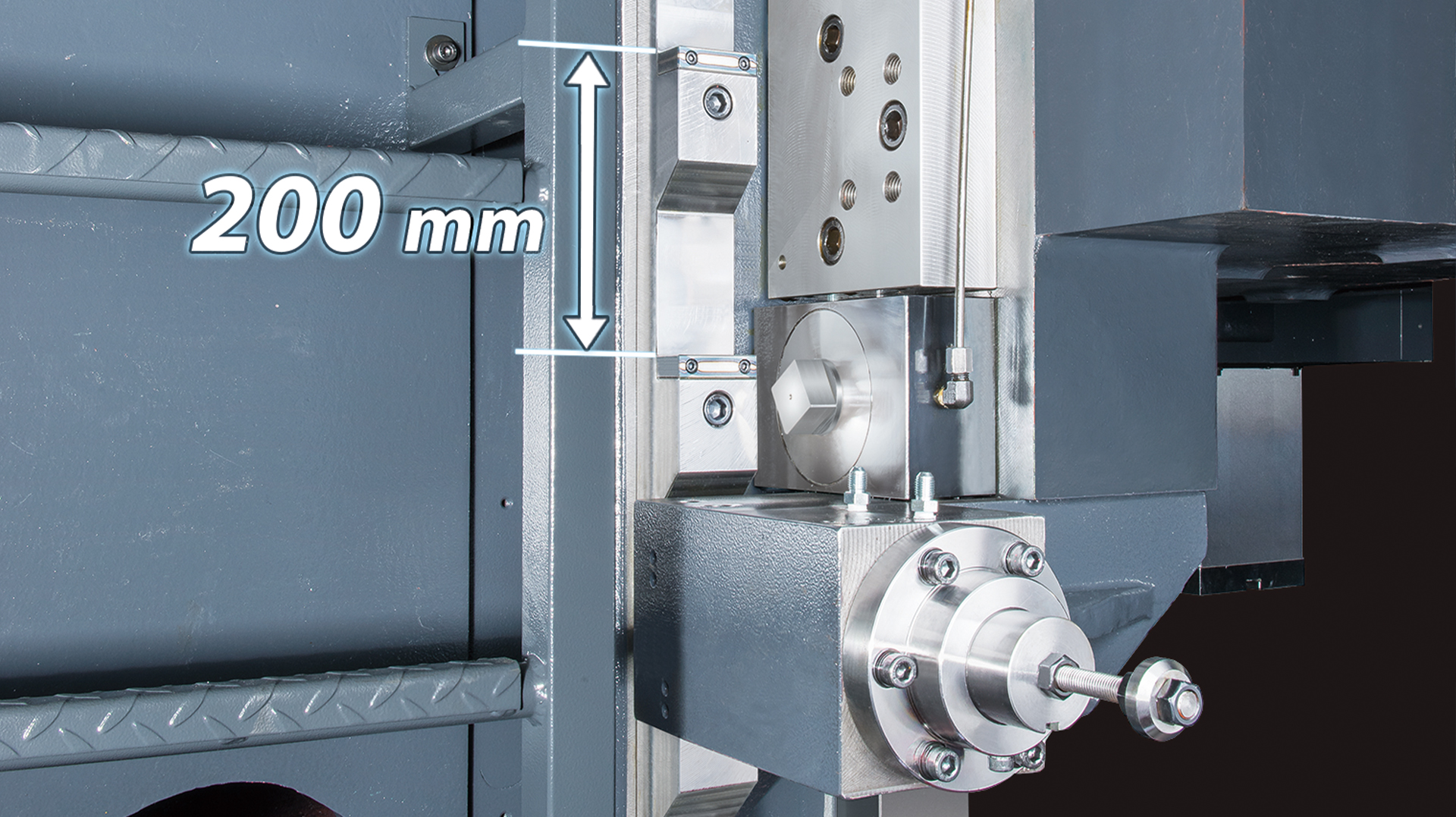

W 軸採段差式滑軌設計

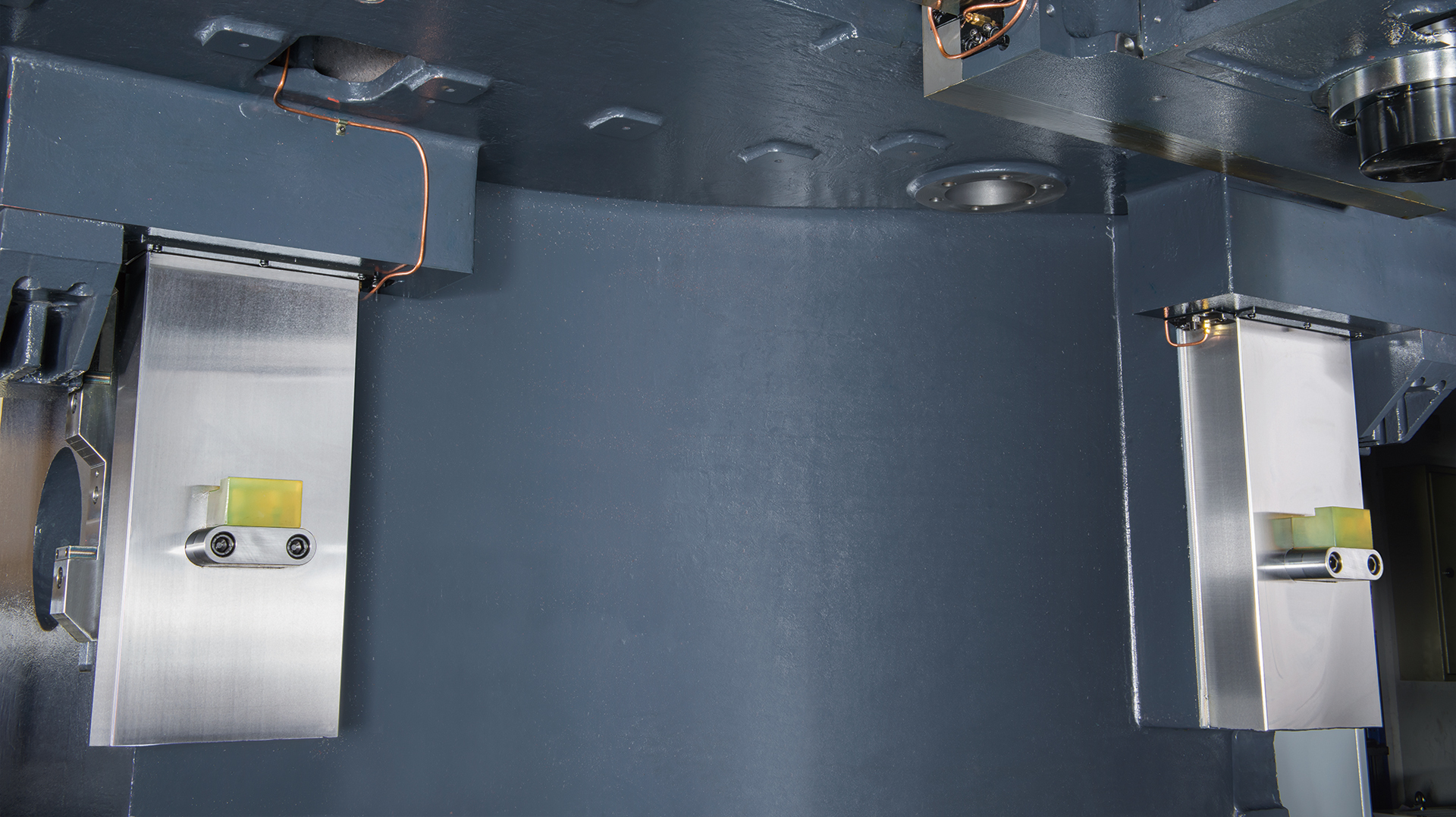

W 軸定位鎖固機構
動力刀具主軸
C 軸

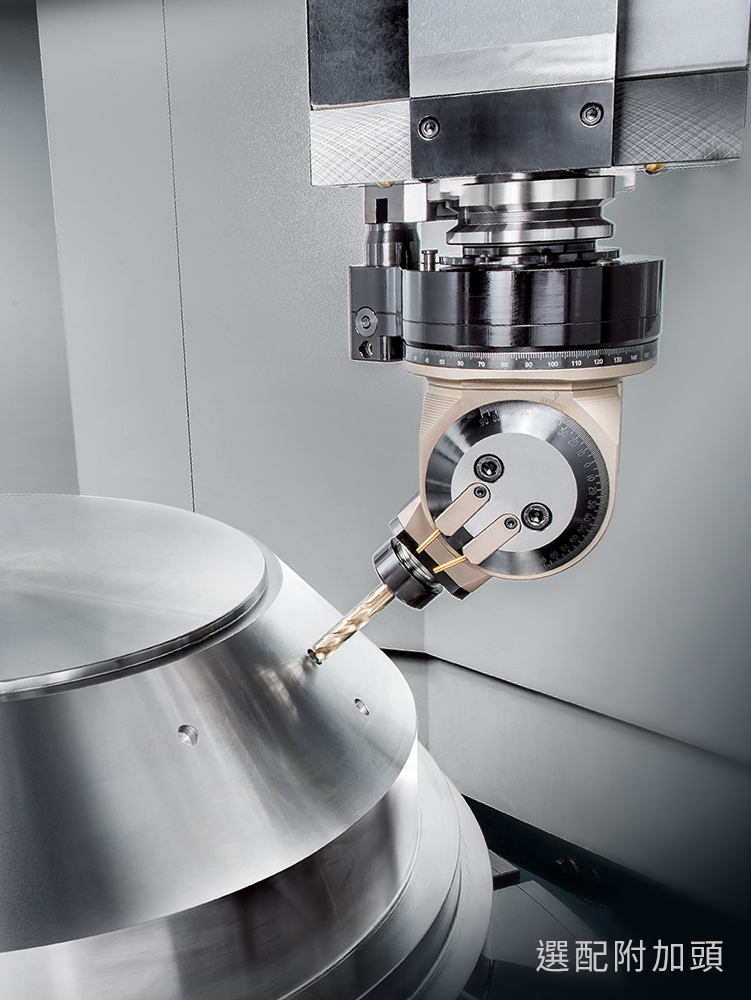

動力刀具主軸

  • 採用 NN Type 日系滾柱軸承，具備高剛性、高精密、使用年限長等優異特性。
  • 高減速比之二檔齒輪變速箱，齒輪材質採用高硬度合金，並以強制注油方式潤滑與冷卻。即使長時間以高扭矩輸出的嚴苛條件下，亦能確保齒輪箱之正常運作。

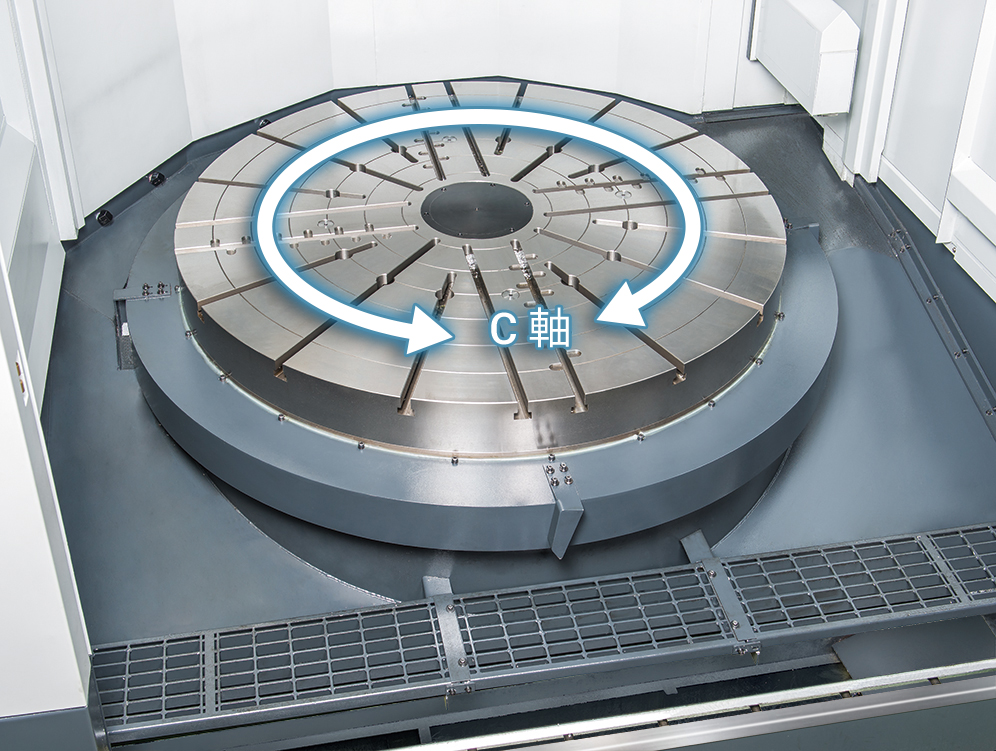

C 軸

  • Cf 軸採用高解析度伺服馬達驅動蝸桿蝸輪機構設計，其傳動效果精確，背隙調整容易，最小分割精度達 0.001°。
GV-1100 GV-1200 GV-1600 GV-2000
GV-1100 GV-1200 GV-1600 GV-2000
重要諸元
盤面直徑 mm Ø1,100 Ø1,250 Ø1,600 Ø2,000
最大旋徑 mm Ø1,400 Ø1,600 Ø2,000 Ø2,050
最大車削直徑 mm Ø1,200 Ø1,350 Ø1,800 Ø2,000
最大車削高度 mm 1,000 1,300 1,280
最大工件重量 kg 4,000 5,000 8,000 5,000 8,000
工件主軸
馬達馬力
kW ( 連續 )
37
馬達馬力
kW ( 30 分 )
45
主軸最大扭矩 Nm 10,170 17,100 23,900
動力刀具主軸 ( 選配 )
馬達馬力
kW ( 連續 )
7.5 11
馬達馬力
kW ( 30 分 )
11 15
主軸轉速 rpm 2 ~ 2,400
X & Z 軸
X 軸最大行程 mm 1,300 1,375 1,600 1,700
Z 軸最大行程 mm 900
W 軸
W 軸最大行程 mm 600 800
刀庫
刀庫容量 T 12 16
刀把規格 BT50
一般性規格
控制器 FANUC Oi-TF Plus
選擇規格：
GV-1100
重要諸元
盤面直徑 mm Ø1,100
最大旋徑 mm Ø1,400
最大車削直徑 mm Ø1,200
最大車削高度 mm 1,000
最大工件重量 kg 4,000
工件主軸
馬達馬力
kW ( 連續 )
37
馬達馬力
kW ( 30 分 )
45
主軸最大扭矩 Nm 10,170
動力刀具主軸 ( 選配 )
馬達馬力
kW ( 連續 )
7.5
馬達馬力
kW ( 30 分 )
11
主軸轉速 rpm 2 ~ 2,400
X & Z 軸
X 軸最大行程 mm 1,300
Z 軸最大行程 mm 900
W 軸
W 軸最大行程 mm 600
刀庫
刀庫容量 T 12
刀把規格 BT50
一般性規格
控制器 FANUC Oi-TF Plus
GV-1200
重要諸元
盤面直徑 mm Ø1,250
最大旋徑 mm Ø1,600
最大車削直徑 mm Ø1,350
最大車削高度 mm 1,300
最大工件重量 kg 5,000
工件主軸
馬達馬力
kW ( 連續 )
37
馬達馬力
kW ( 30 分 )
45
主軸最大扭矩 Nm 17,100
動力刀具主軸 ( 選配 )
馬達馬力
kW ( 連續 )
11
馬達馬力
kW ( 30 分 )
15
主軸轉速 rpm 2 ~ 2,400
X & Z 軸
X 軸最大行程 mm 1,375
Z 軸最大行程 mm 900
W 軸
W 軸最大行程 mm 800
刀庫
刀庫容量 T 16
刀把規格 BT50
一般性規格
控制器 FANUC Oi-TF Plus
GV-1600
重要諸元
盤面直徑 mm Ø1,600
最大旋徑 mm Ø2,000
最大車削直徑 mm Ø1,800
最大車削高度 mm 1,300
最大工件重量 kg 8,000
工件主軸
馬達馬力
kW ( 連續 )
37
馬達馬力
kW ( 30 分 )
45
主軸最大扭矩 Nm 23,900
動力刀具主軸 ( 選配 )
馬達馬力
kW ( 連續 )
11
馬達馬力
kW ( 30 分 )
15
主軸轉速 rpm 2 ~ 2,400
X & Z 軸
X 軸最大行程 mm 1,600
Z 軸最大行程 mm 900
W 軸
W 軸最大行程 mm 800
刀庫
刀庫容量 T 16
刀把規格 BT50
一般性規格
控制器 FANUC Oi-TF Plus
GV-2000
重要諸元
盤面直徑 mm Ø2,000
最大旋徑 mm Ø2,050
最大車削直徑 mm Ø2,000
最大車削高度 mm 1,280
最大工件重量 kg 5,000 8,000
工件主軸
馬達馬力
kW ( 連續 )
37
馬達馬力
kW ( 30 分 )
45
主軸最大扭矩 Nm 23,900
動力刀具主軸 ( 選配 )
馬達馬力
kW ( 連續 )
11
馬達馬力
kW ( 30 分 )
15
主軸轉速 rpm 2 ~ 2,400
X & Z 軸
X 軸最大行程 mm 1,700
Z 軸最大行程 mm 900
W 軸
W 軸最大行程 mm 800
刀庫
刀庫容量 T 16
刀把規格 BT50
一般性規格
控制器 FANUC Oi-TF Plus
下列資訊可能為選用配備，詳情請洽程泰機械
