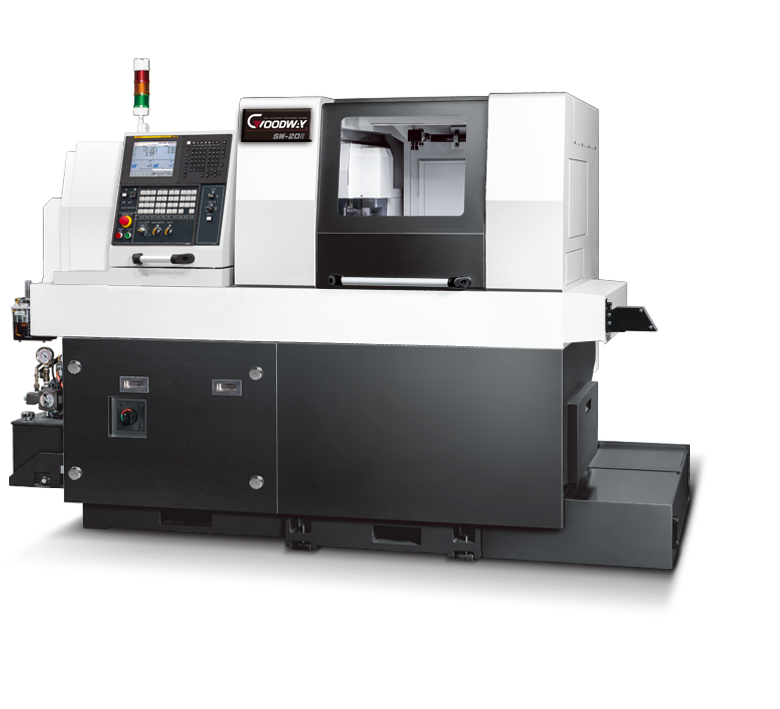

SW-Ⅱ 走心式車銑複合機

中小型工件的高效量產方案

最大加工直徑 Ø20 mm ( SW-20Ⅱ )
Ø32 mm ( SW-32Ⅱ )
複合式導套設計 導套 / 無導套

SW-Ⅱ

透過革新的機械結構、豐富的刀具系統以及彈性的複合式導套設計，讓 SW-Ⅱ 系列的剛性與產出效率達到前所未有的境界。本系列最高可達 X / Y / Z / XB / ZB / Y2 的六軸控制能力，不只可加工以往無法克服的複雜型態工件，並能縮短一般工件的加工循環時間，充分滿足您今日與未來的各種加工需求。

    機型特點

  • 結構剛性相較前一代機種提升 20%
  • 中、小直徑工件的最佳生產解決方案

    • 彈性的刀具系統

  • 側銑動力刀具的刀位可裝設 90° 動力刀具座，最高可安裝 5 支正面動力刀具與 2 支背面動力刀具
  • 可依需求裝設滾齒、鋸片、旋風銑削等各式動力刀具座

    • 全方位的加工能力

  • 複合式導套設計，可依實際需求選擇導套或無導套加工模式
  • 選配 Y2 軸控制功能可輕易實現工件背面的偏心鑽孔及攻牙
  • 副主軸本體可裝設二支深孔鑽進行深穴鑽孔攻牙

    • 控制機能

  • 標配「安全氣囊」功能，可避免意外撞機時巨幅的成本損失
  • 選配「OCR 擺動斷屑」功能可有效避免纏屑問題，提升機器稼動率

機型組合

A
  • 副主軸
  • 背面刀具系統
  • Y2 軸
C
  • 副主軸
  • 背面刀具系統
  • Y2 軸
D
  • 副主軸
  • 背面刀具系統
  • Y2 軸
Y
  • 副主軸
  • 背面刀具系統
  • Y2 軸

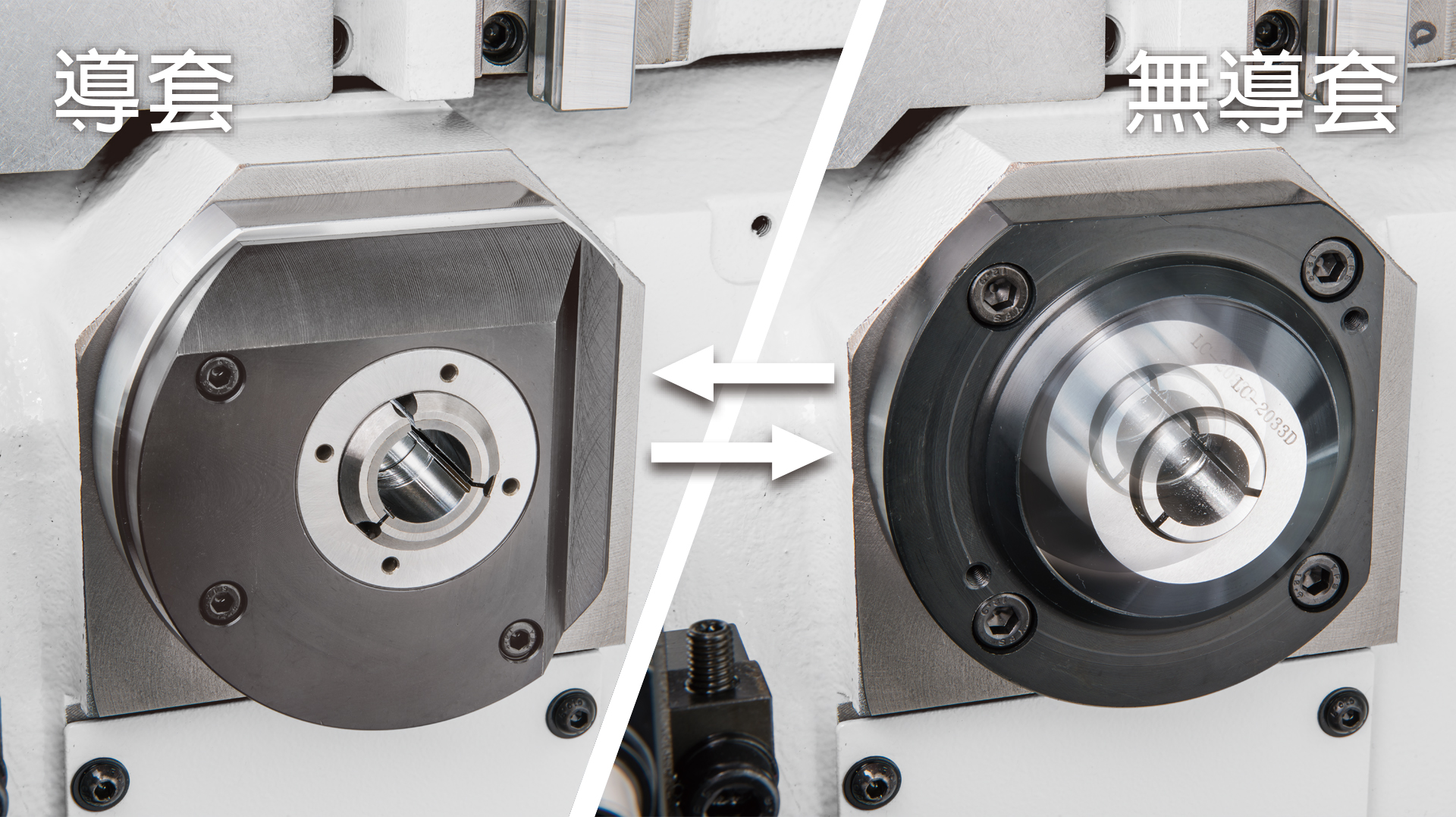

複合式導套

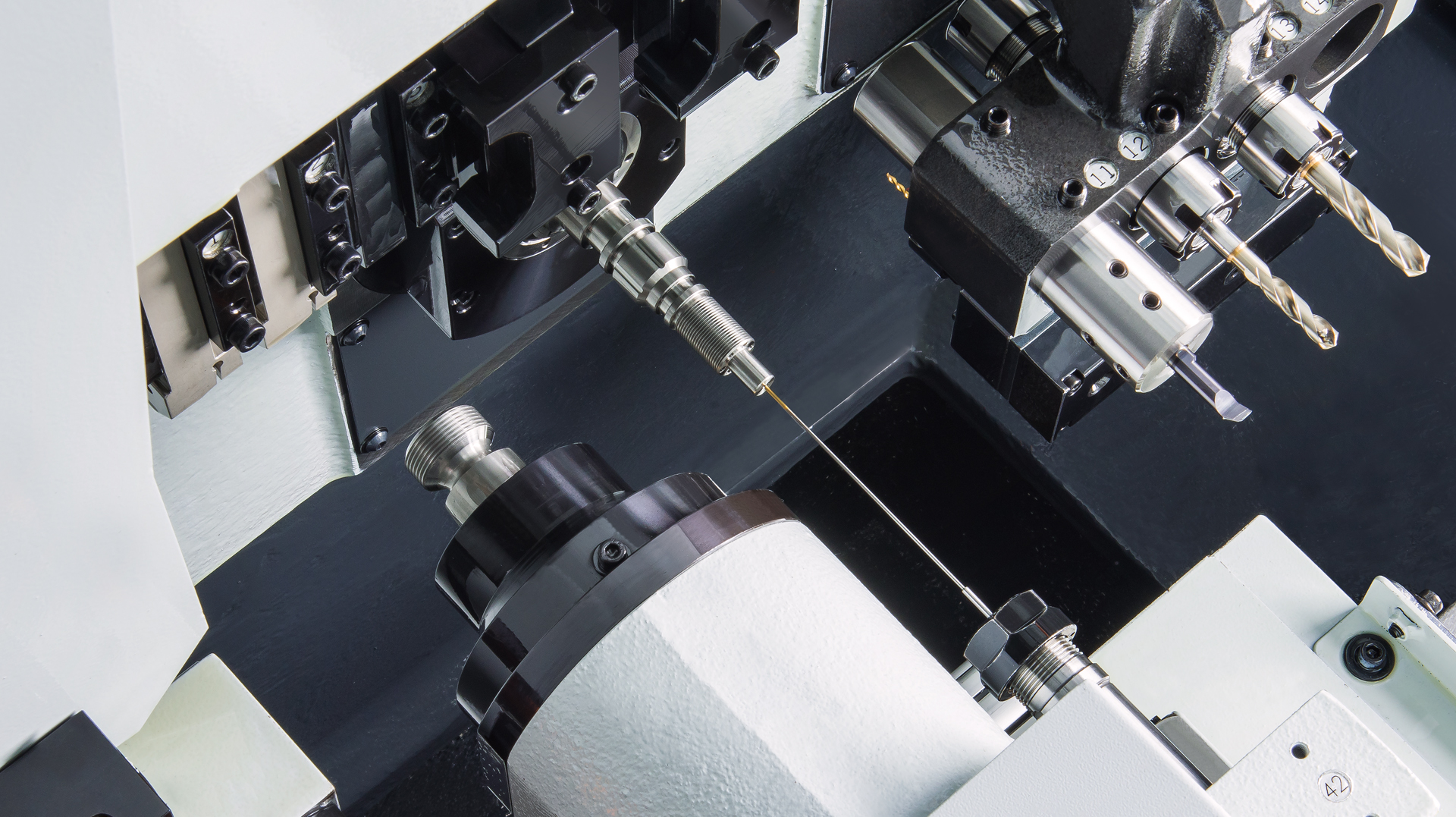

獨立深孔鑽

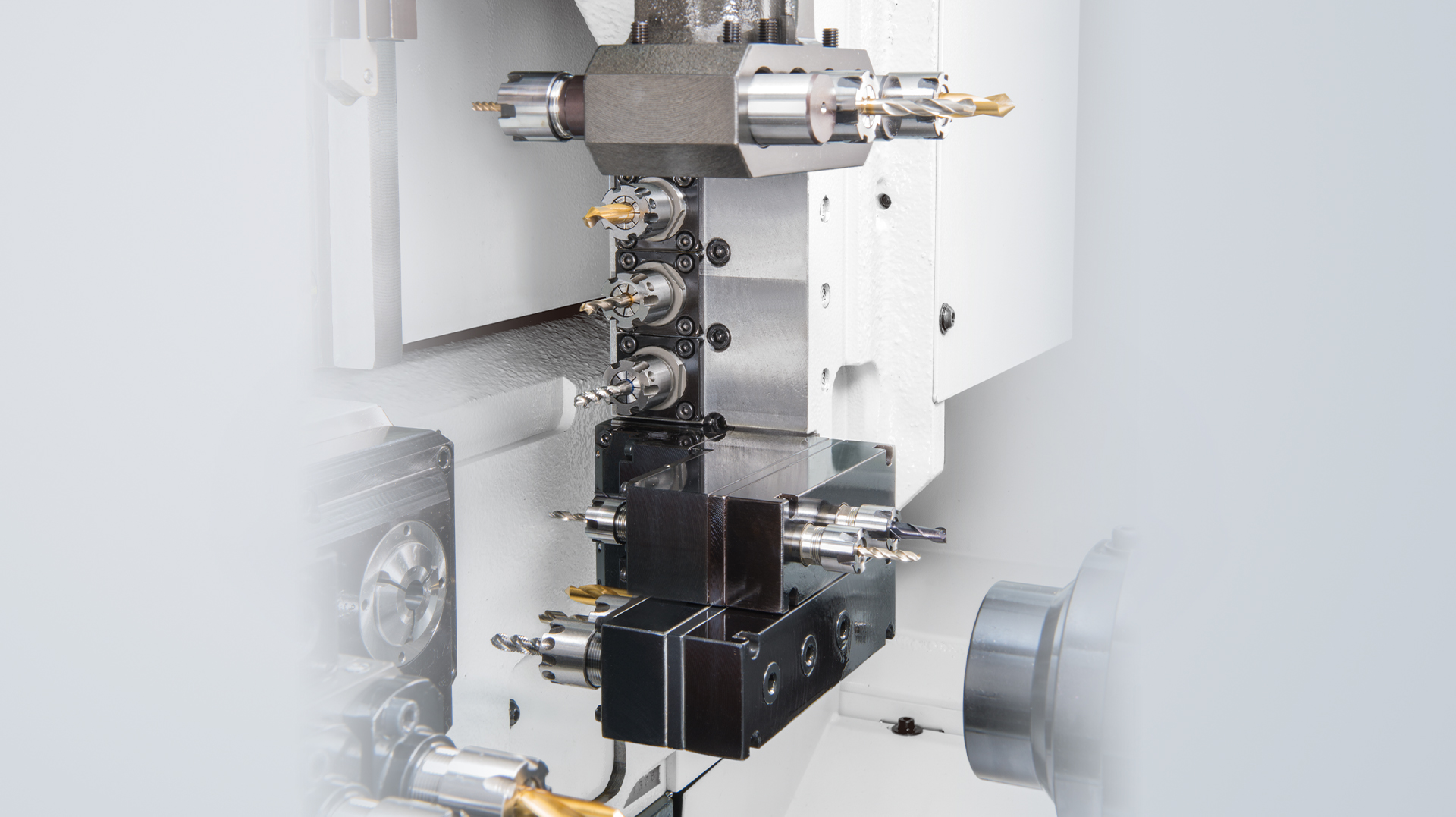

擴充型 動力刀具
Y2 軸功能

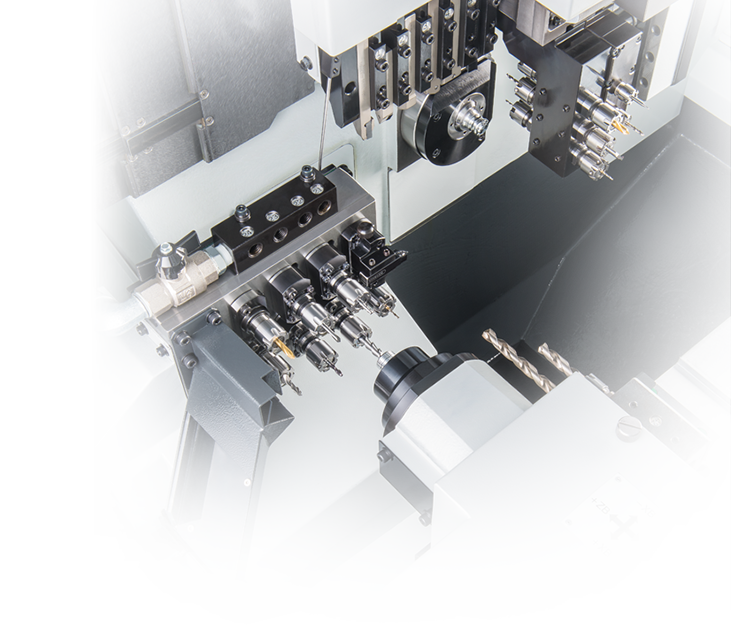

背面加工

  • SW-32Ⅱ 之副主軸採內藏式馬達設計 ( SW-20Ⅱ 選配 )，其擁有高轉速、低震動量等特性，能滿足精密加工的需求。此外，副主軸內置吹氣及頂料裝置，可於加工完成後自動下料

C 軸功能

  • 主軸、副主軸均配備解析度達 0.001˚之 C 軸功能，C 軸配合動力刀具可讓本系列具備車銑複合加工的能力，包含圓柱及極座標插補之輪廓加工

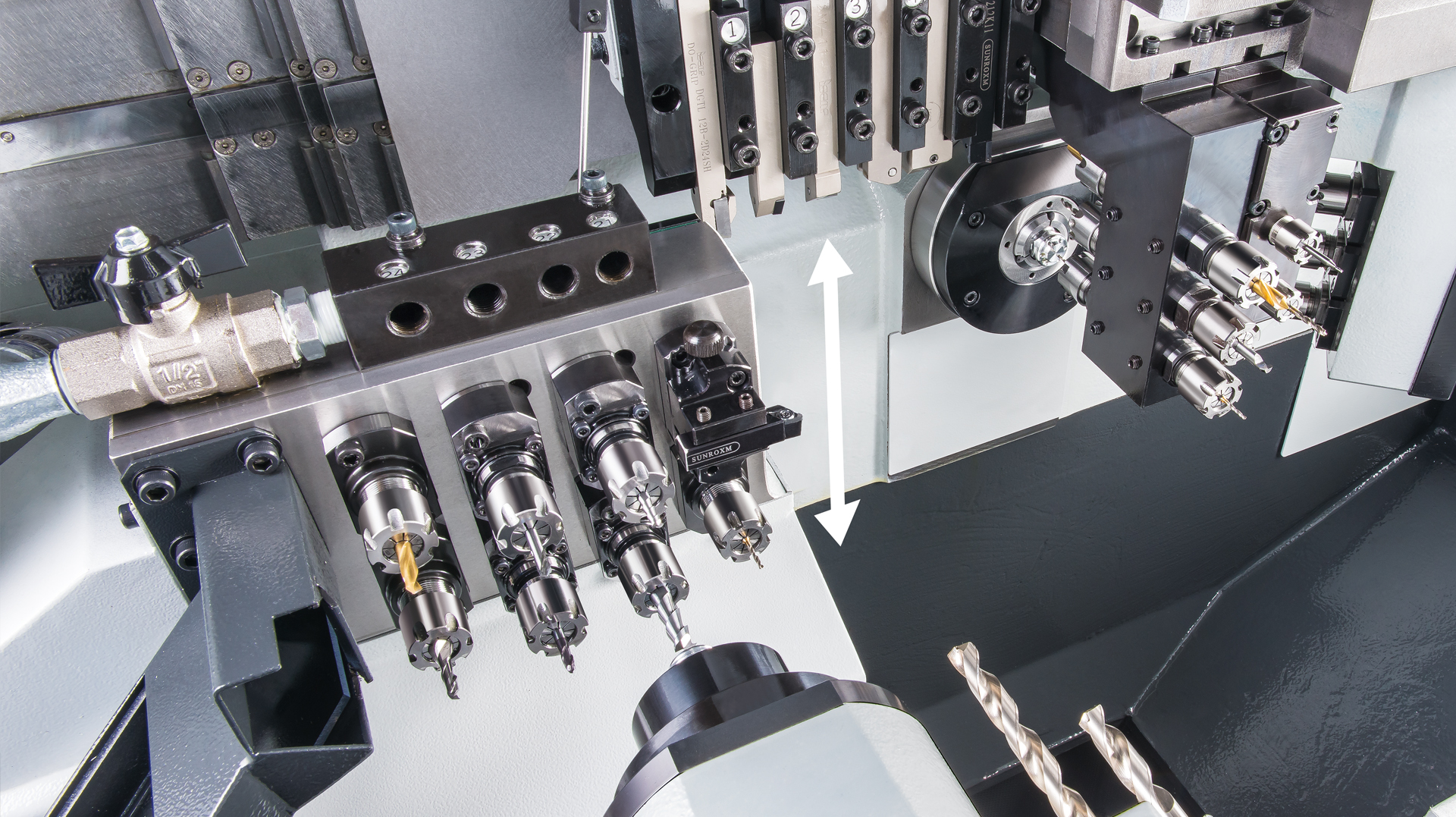

Y2 軸控制功能

  • Y2 軸控制功能可輕易實現工件背面的偏心鑽孔與攻牙
  • 具 Y2 軸的背向刀具座可裝設 8 支動力刀具。如此一來，原本運用雙向動力刀具座進行的背面加工就可交由背向刀具座進行，工序的分配將因此趨於最佳化，有效縮短加工循環時間
SW-20Ⅱ SW-32Ⅱ
SW-20Ⅱ SW-32Ⅱ
重要諸元
最大加工直徑 mm Ø20 Ø32
一次開夾最大加工長度 導套 mm 220 315
無導套 mm 50 85
主軸
最高轉速 rpm 10,000 7,000
馬達規格
kW ( 連續 )
2.2 5.5
馬達規格
kW ( 15分 )
3.7 7.5
副主軸
最高轉速 rpm 8,000 —
馬達規格
kW ( 連續 )
1.5 —
馬達規格
kW ( 15分 )
2.2 —
內藏式副主軸 ( SW-20Ⅱ 為選配，SW-32Ⅱ 為標配 )
最高轉速 rpm 10,000 7,000
馬達規格
kW ( 連續 )
2.2
馬達規格
kW ( 15分 )
3.7
刀具系統
外徑刀具 刀具數量 6
刀具規格 mm □ 12 □ 16
內徑刀具 刀具數量 4 5
套筒規格 ER16 ER20
側銑動力刀具 刀具數量 5 ~10
最高轉速 rpm 8,000 6,000
背向刀具系統
背面加工能力 最大夾持外徑 mm Ø20 Ø32
最大前取長度 mm 80 130
背面刀具 刀具數量 4
最高轉速 rpm 8,000 5,000
Y2 軸背面刀具系統 ( 選配 )
刀具數量 8
Y2 軸行程 mm 60 80
選擇規格：
SW-20Ⅱ
重要諸元
最大加工直徑 mm Ø20
一次開夾最大加工長度 導套 mm 220
無導套 mm 50
主軸
最高轉速 rpm 10,000
馬達規格
kW ( 連續 )
2.2
馬達規格
kW ( 15分 )
3.7
副主軸
最高轉速 rpm 8,000
馬達規格
kW ( 連續 )
1.5
馬達規格
kW ( 15分 )
2.2
內藏式副主軸 ( SW-20Ⅱ 為選配，SW-32Ⅱ 為標配 )
最高轉速 rpm 10,000
馬達規格
kW ( 連續 )
2.2
馬達規格
kW ( 15分 )
3.7
刀具系統
外徑刀具 刀具數量 6
刀具規格 mm □ 12
內徑刀具 刀具數量 4
套筒規格 ER16
側銑動力刀具 刀具數量 5 ~10
最高轉速 rpm 8,000
背向刀具系統
背面加工能力 最大夾持外徑 mm Ø20
最大前取長度 mm 80
背面刀具 刀具數量 4
最高轉速 rpm 8,000
Y2 軸背面刀具系統 ( 選配 )
刀具數量 8
Y2 軸行程 mm 60
SW-32Ⅱ
重要諸元
最大加工直徑 mm Ø32
一次開夾最大加工長度 導套 mm 315
無導套 mm 85
主軸
最高轉速 rpm 7,000
馬達規格
kW ( 連續 )
5.5
馬達規格
kW ( 15分 )
7.5
副主軸
最高轉速 rpm —
馬達規格
kW ( 連續 )
—
馬達規格
kW ( 15分 )
—
內藏式副主軸 ( SW-20Ⅱ 為選配，SW-32Ⅱ 為標配 )
最高轉速 rpm 7,000
馬達規格
kW ( 連續 )
2.2
馬達規格
kW ( 15分 )
3.7
刀具系統
外徑刀具 刀具數量 6
刀具規格 mm □ 16
內徑刀具 刀具數量 5
套筒規格 ER20
側銑動力刀具 刀具數量 5 ~10
最高轉速 rpm 6,000
背向刀具系統
背面加工能力 最大夾持外徑 mm Ø32
最大前取長度 mm 130
背面刀具 刀具數量 4
最高轉速 rpm 5,000
Y2 軸背面刀具系統 ( 選配 )
刀具數量 8
Y2 軸行程 mm 80
下列資訊可能為選用配備，詳情請洽程泰機械
