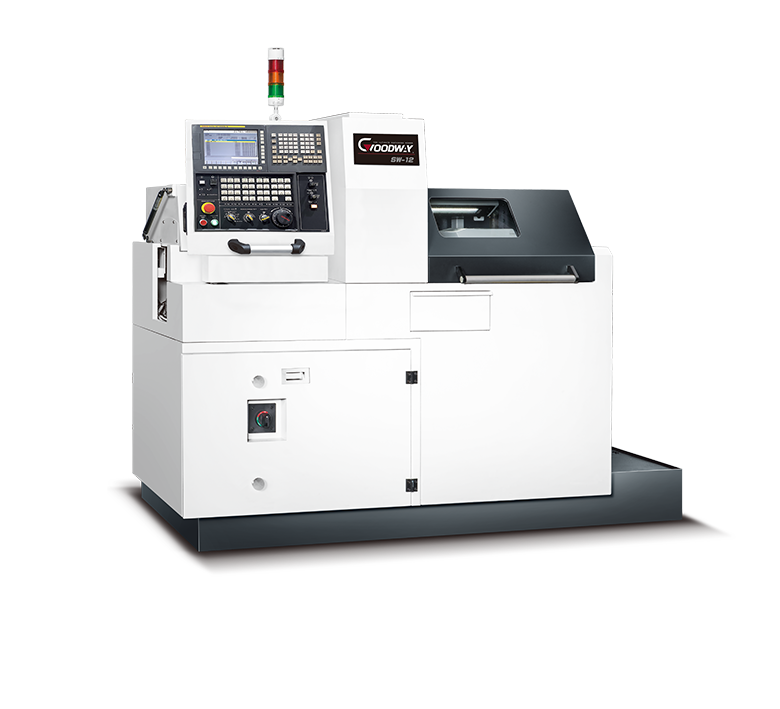

SW-12 走心式車銑複合機

微型零件加工之首選

最大加工直徑 Ø13 mm
複合式導套設計 導套 / 無導套
佔地面積 2.8 m2

SW-12

源自於精密微型零件的加工需求，程泰 SW-12 系列走心式車銑複合機，以精巧的機型尺寸為基礎，結合完整的刀具系統、複合式導套以及快速的軸向進給速率，提供您高速、高精度、高複雜度工件的加工能力，為鐘錶、生醫產業的最佳生產解決方案

    機型特點

  • 極小的 2.5 m2 佔地面積
  • 專為精密微型零件所開發

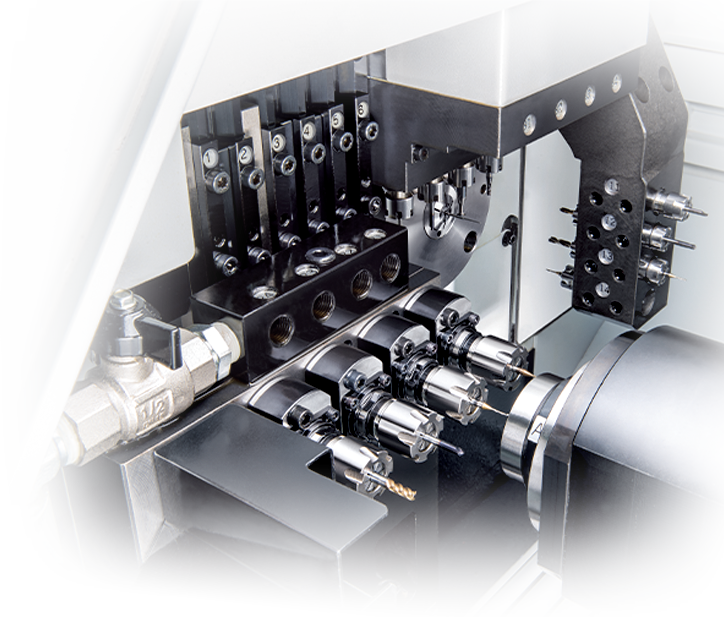

    • 彈性的刀具系統

  • 動力刀具系統提供標準型及可擴充型 ( 選配 ) 兩種配置方式
  • 可擴充型能依需求裝設多種拆換式動力刀具座或特殊動力刀具座
  • 軸向快速進給速率 32 m/min.,換刀更有效率

    • 全方位的加工能力

  • 內藏式主軸轉速最高可達 10,000 rpm
  • 複合式導套設計，可依實際需求選擇導套或無導套加工模式
  • 副主軸本體可裝設一支深孔鑽進行深穴鑽孔攻牙

    • 控制機能

  • 標配「安全氣囊」功能，可避免意外撞機時巨幅的成本損失
  • 選配「OCR 擺動斷屑」功能可有效避免纏屑問題，提升機器稼動率

機型組合

A
  • 副主軸
  • 背面刀具系統
C
  • 副主軸
  • 背面刀具系統
D
  • 副主軸
  • 背面刀具系統

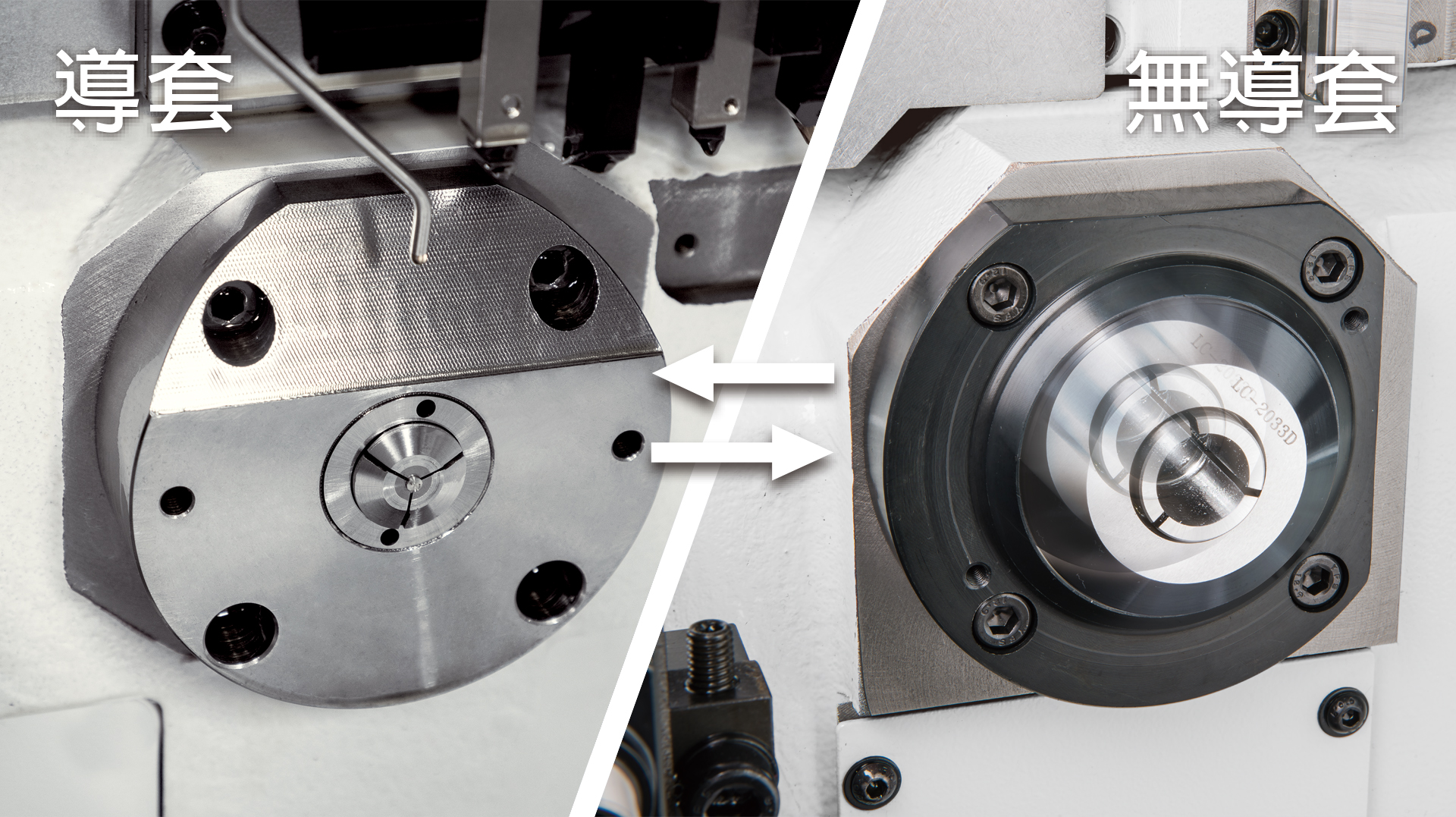

複合式導套
高速內藏式副主軸

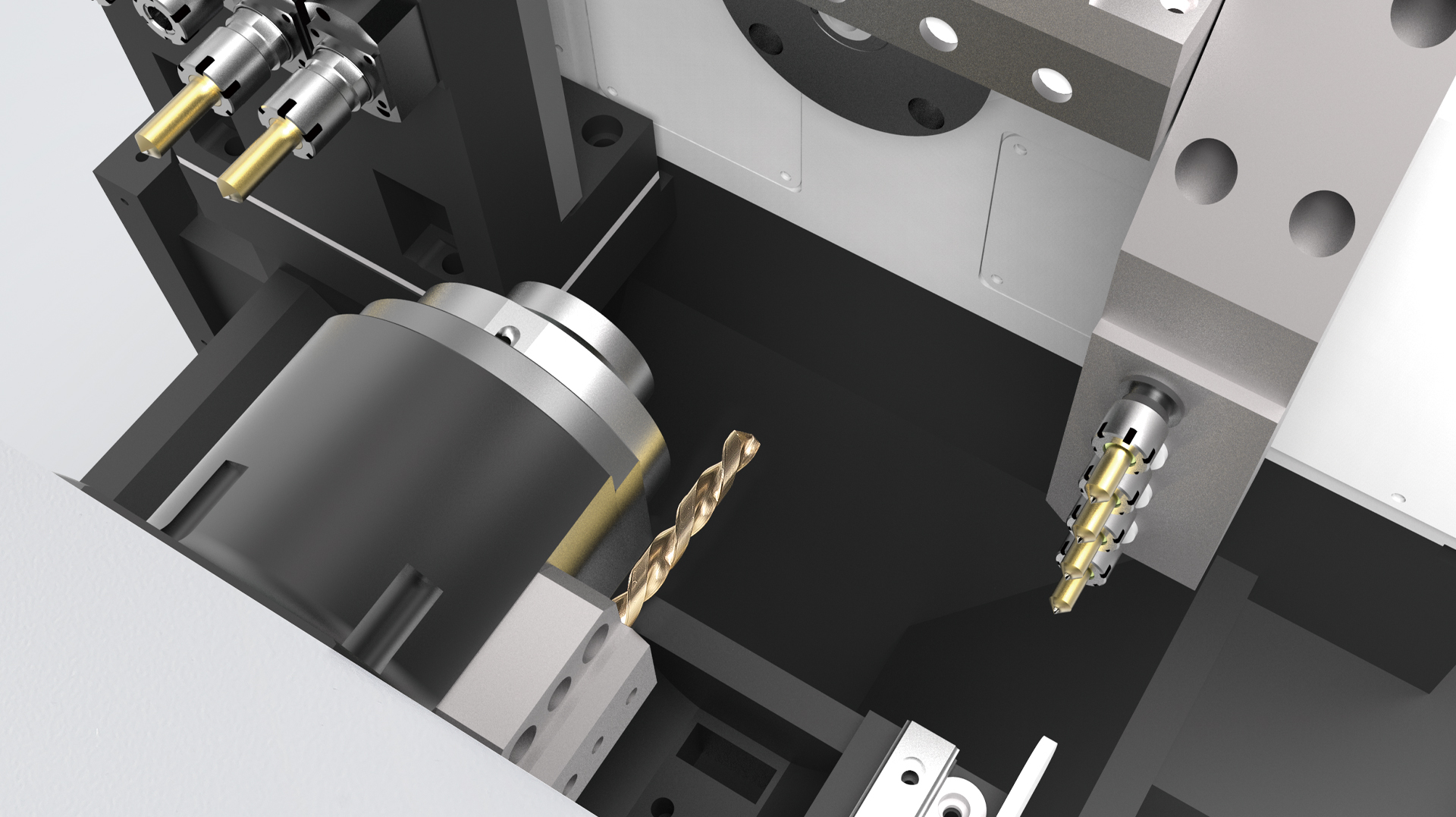

獨立深孔鑽

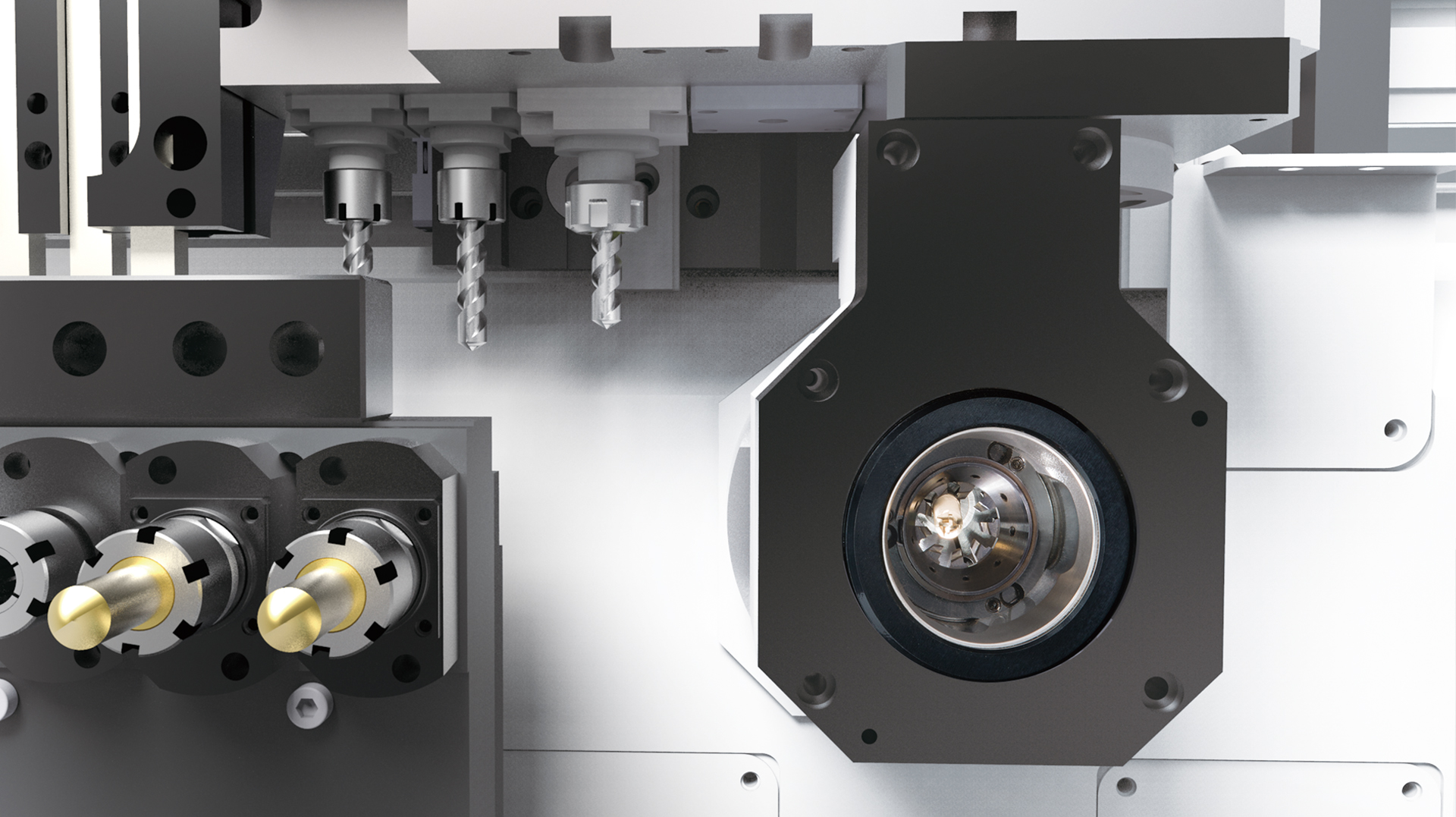

旋風銑削

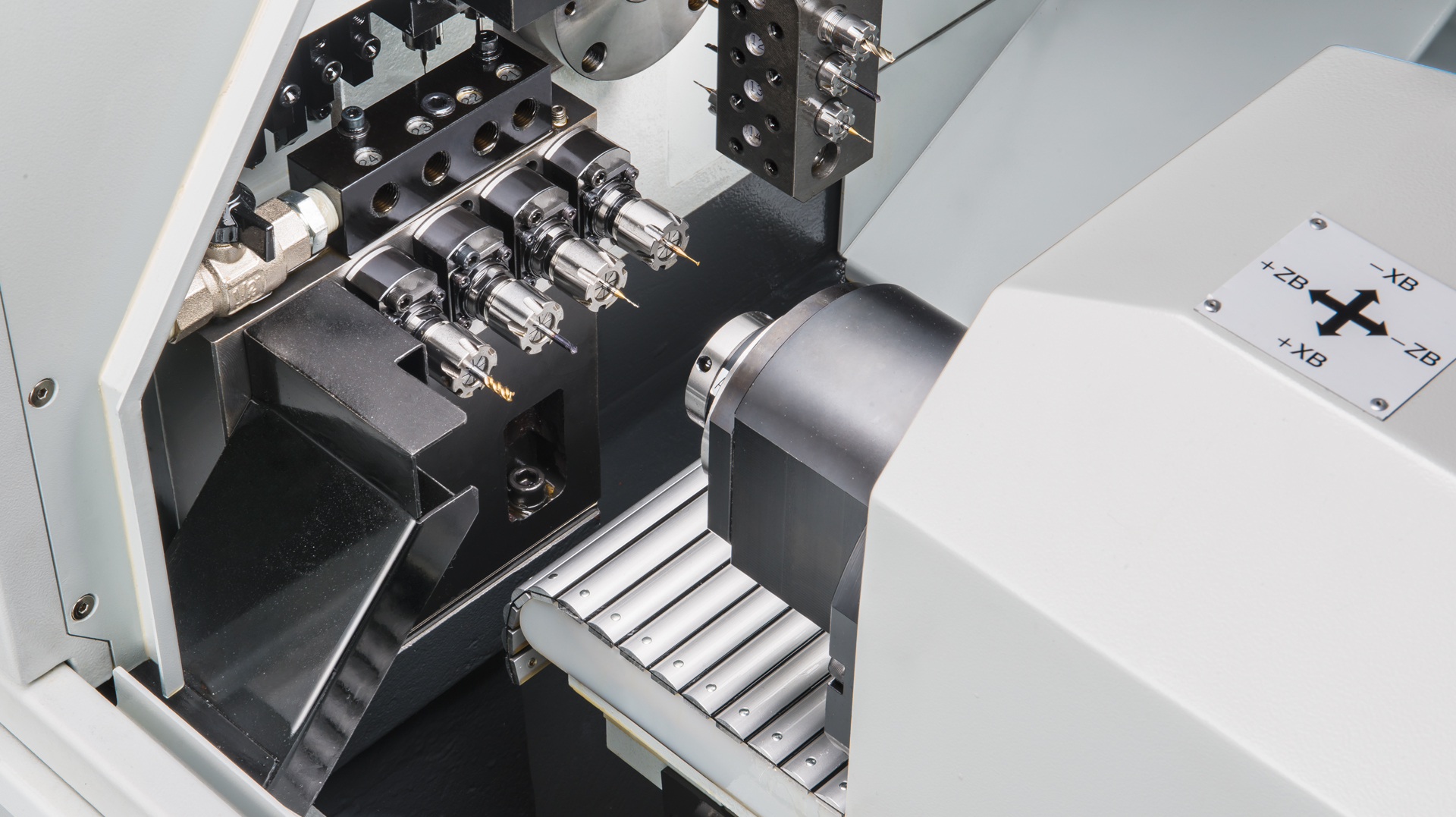

背面加工

  • 副主軸採用 3.7 kW ( 15分 ) 內藏式馬達設計，最高轉速 10,000 rpm，滿足高速精密切削的加工需求
  • 工件採用氣壓夾持設計，其具備作動反應靈敏、環保且節能等多項優勢

C 軸功能

  • 高速 Cs 軸設計，定位速度快，操作方便，解析度高達 0.001°
  • C 軸結合動力刀具可提供複合加工能力，包括圓柱及極座標插補之輪廓加工
SW-12
SW-12
重要諸元
加工能力 最大加工直徑 mm Ø13
一次開夾最大加工長度 mm 140 / 30 ( 導套 / 無導套 )
外徑刀具 刀具數量 6
刀具規格 mm □ 10
內徑刀具 刀具數量 4
套筒規格 ER11
側銑動力刀具 刀具數量 4
最高轉速 rpm 10,000
主軸 最高轉速 rpm 10,000
馬達規格
kW ( 連續 )
2.2
馬達規格
kW ( 15分 )
3.7
背向刀具系統
背面加工能力 最大夾持外徑 mm Ø13
最大前取長度 mm 80
背面刀具 刀具數量 4
最高轉速 rpm 8,000
副主軸 最高轉速 rpm 10,000
馬達規格
kW ( 連續 )
2.2
馬達規格
kW ( 15分 )
3.7
下列資訊可能為選用配備，詳情請洽程泰機械
