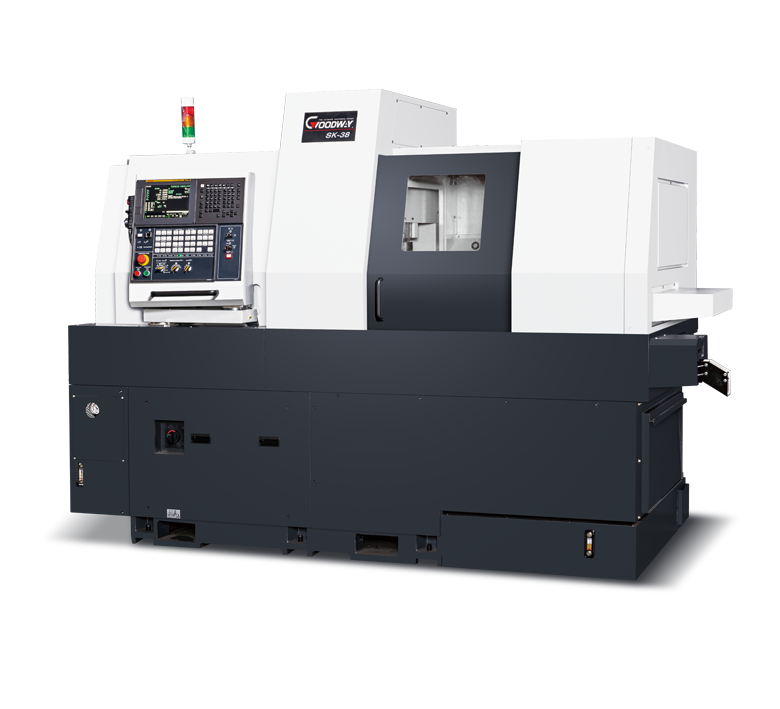

SK-38 走心式車銑複合機

無所不能的加工能力

最大加工直徑 Ø38 mm
複合式導套設計 導套 / 無導套

SK-38

挾帶著高剛性龍門型刀具系統結構與強大的複合化功能，程泰 SK-38 系列以前所未有的加工能力，協助您克服任何大直徑、複雜型態工件的量產需求。

    機型特點

  • 超高剛性龍門型刀具系統結構
  • 完整的複合化功能，任何複雜的工件皆可輕易克服

    • 彈性的刀具系統

  • 最高可達 9 軸控制，4 軸同動加工
  • 側銑動力刀具座的特定刀位可裝設 90° 動力刀具座，特殊動力刀具座或深孔鑽

    • 全方位的加工能力

  • 複合式導套設計，可依實際需求選擇導套或無導套加工模式
  • B 軸控制功能可進行高效率的斜孔加工，亦可執行四軸同動的輪廓銑削
  • Y2 軸控制功能可輕易實現工件背面的偏心鑽孔及攻牙

    • 控制機能

  • 標配「安全氣囊」功能，可避免意外撞機時巨幅的成本損失
  • 選配「OCR 擺動斷屑」功能可有效避免纏屑問題，提升機器稼動率

機型組合

A
  • 副主軸
  • 背面刀具系統
  • Y2 軸
  • B 軸
C
  • 副主軸
  • 背面刀具系統
  • Y2 軸
  • B 軸
D
  • 副主軸
  • 背面刀具系統
  • Y2 軸
  • B 軸
Y
  • 副主軸
  • 背面刀具系統
  • Y2 軸
  • B 軸
B
  • 副主軸
  • 背面刀具系統
  • Y2 軸
  • B 軸

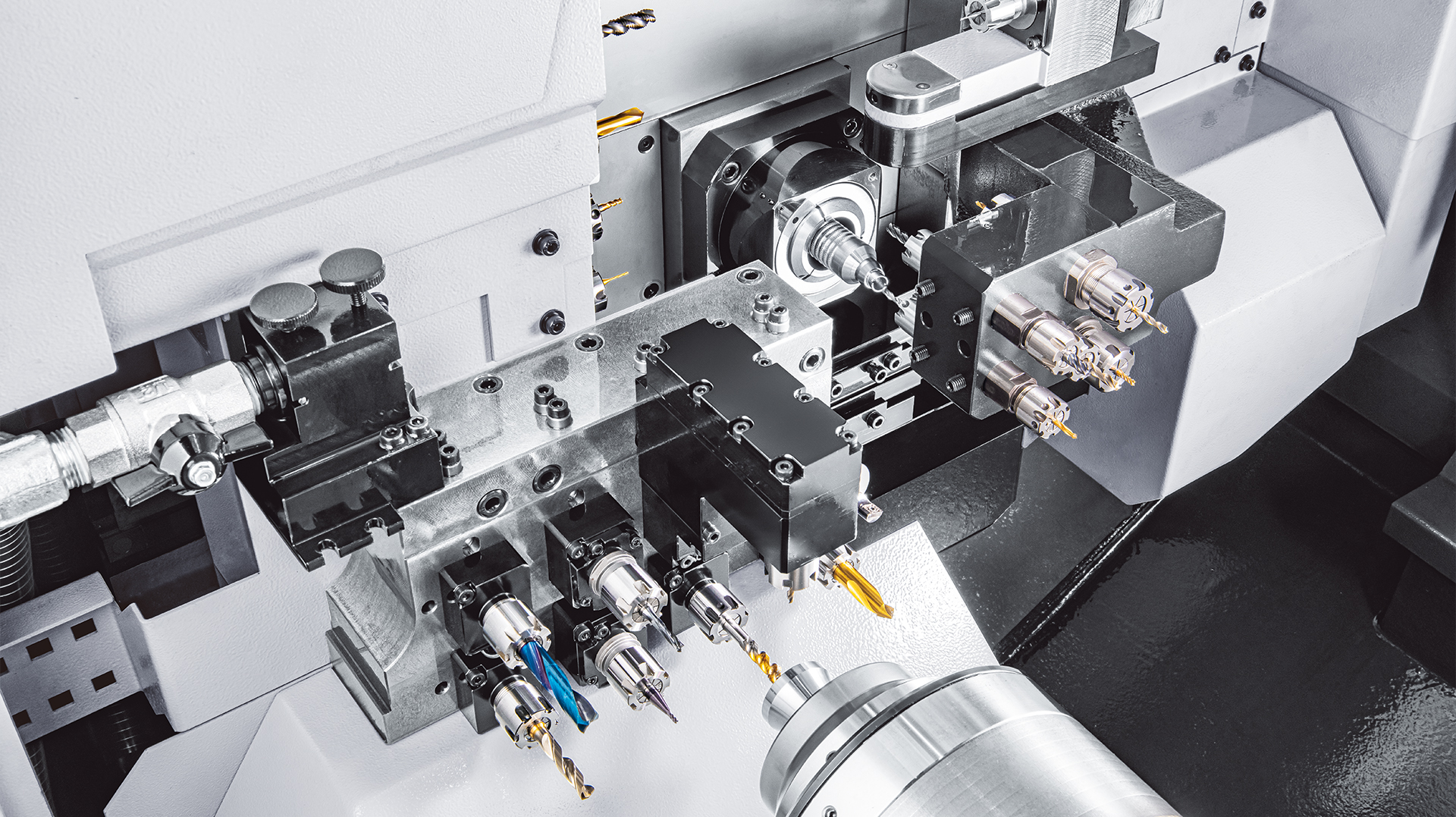

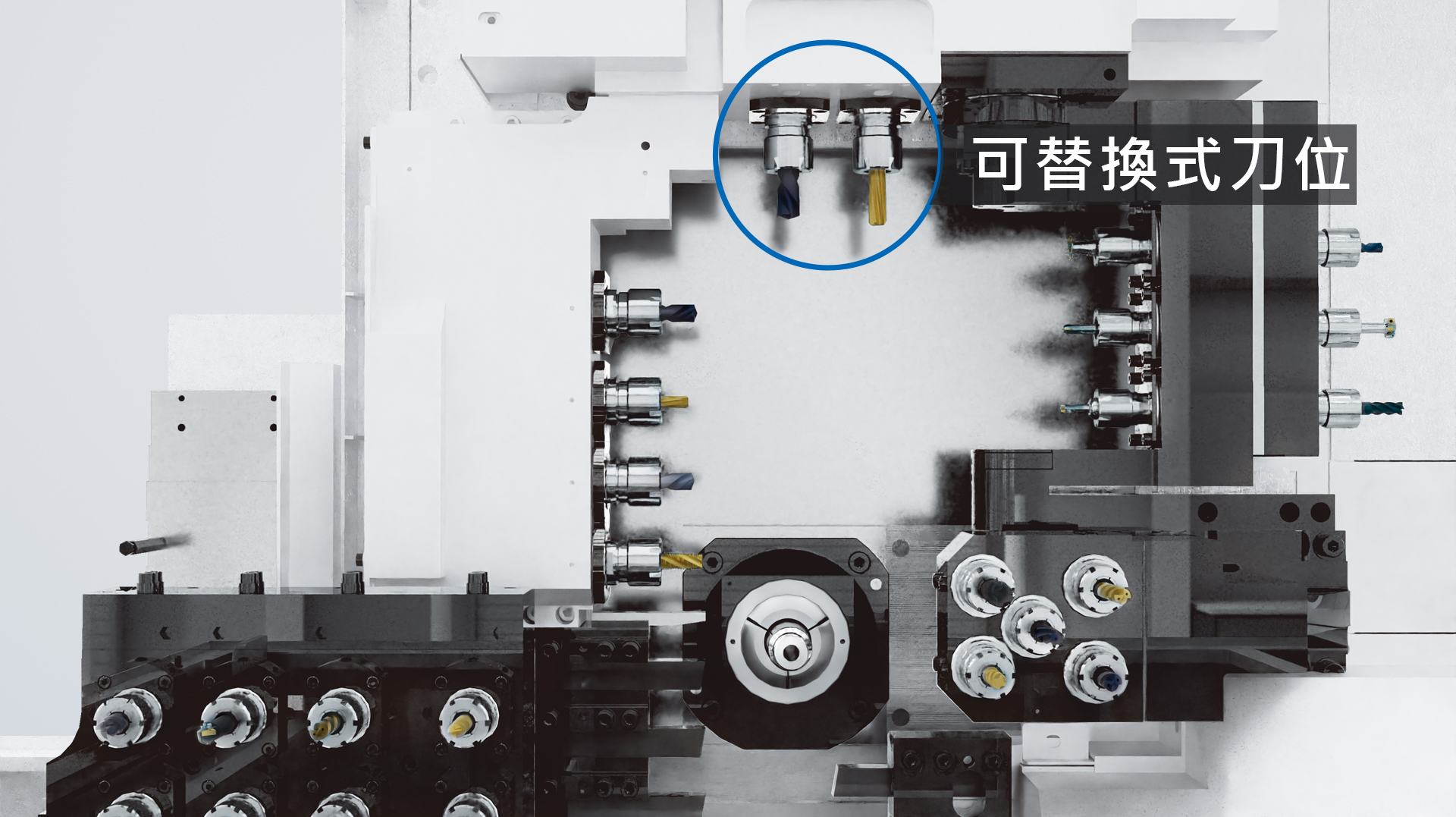

彈性的刀具配置
B 軸控制功能

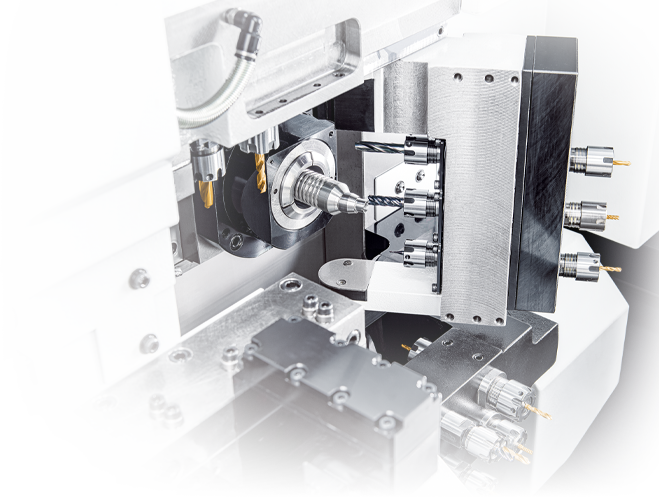

正面背面同步銑削

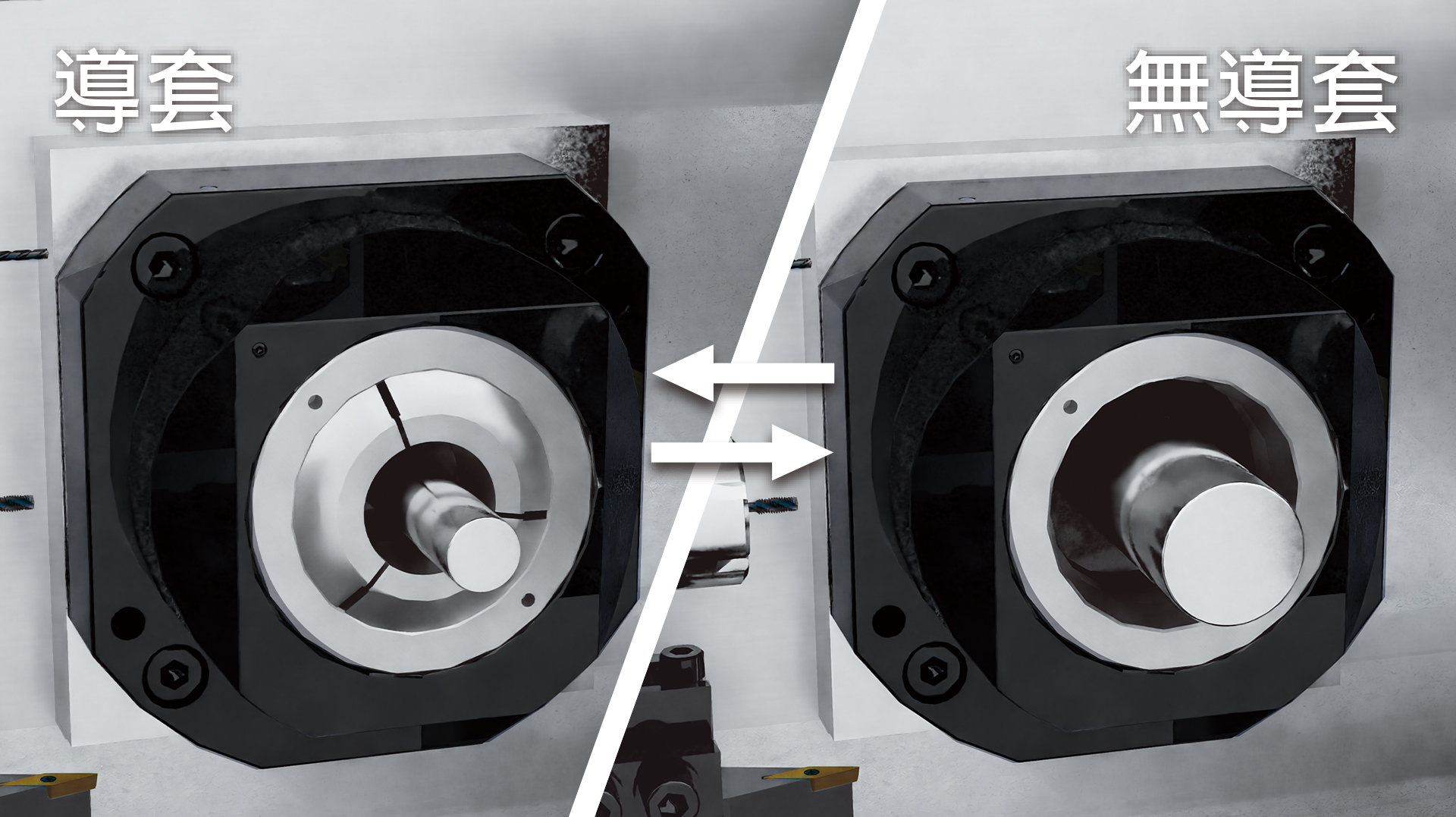

複合式導套

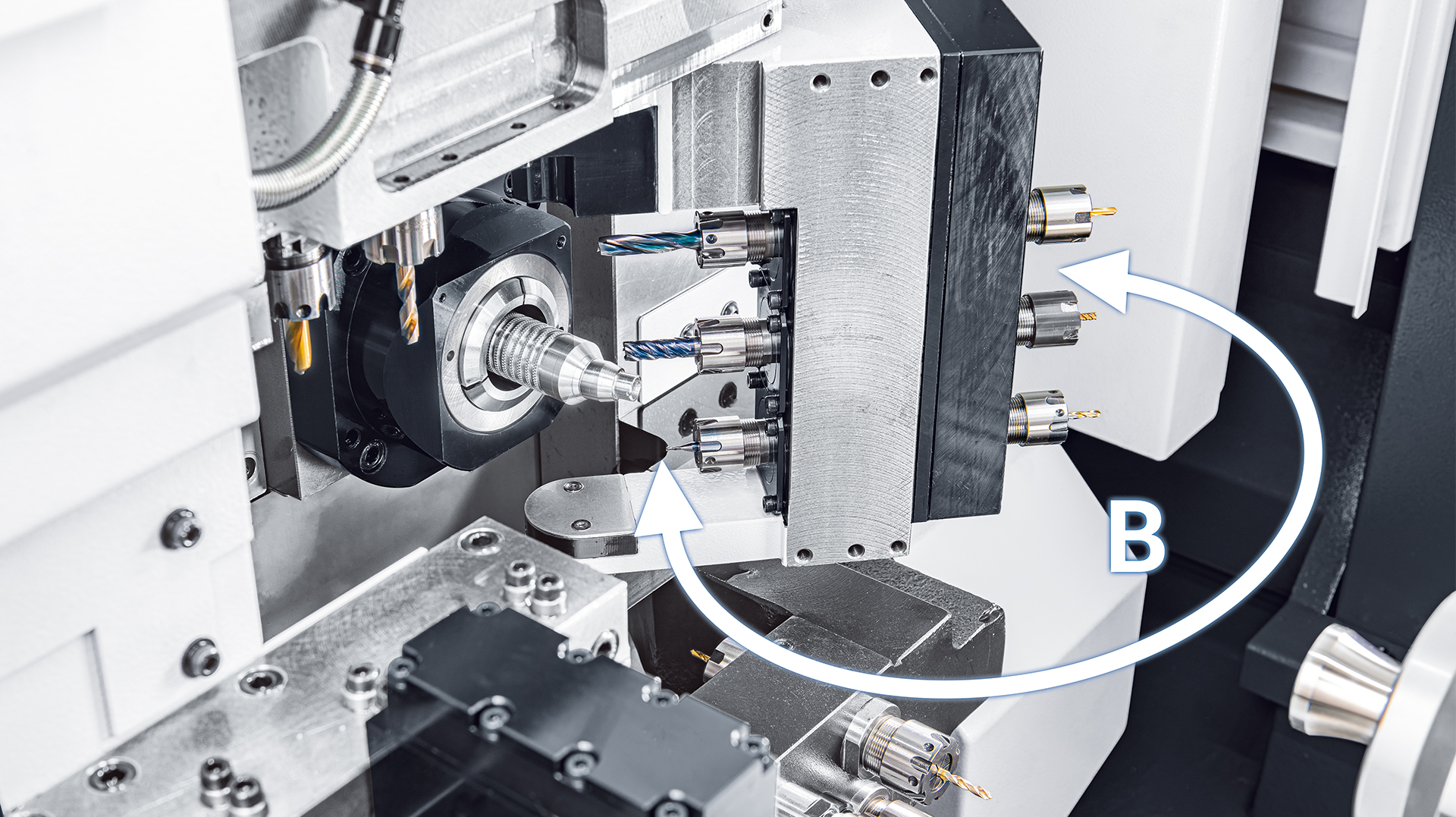

B 軸控制功能

  • 運用 B 軸控制功能可進行特定角度的銑削、鑽孔及攻牙，也可執行四軸同動的輪廓銑削
  • 高解析度角度編碼器確保 B 軸能在 135° 的行程範圍內精確分度定位 ( 最小定位分度：0.001° )
  • 動力刀具容量：正面 × 3 支 / 背面 × 3 支

Y2 軸控制功能

  • 選配 Y2 軸控制功能可進行工件背面的偏心鑽孔、攻牙與銑削，滿足各種複雜型態工件的加工需求
  • 充裕的 69 mm Y2 軸行程設計，背面刀具座最多可安裝 8 支 ER16 動力刀具，也可依需求裝設 90° 動力刀具座
  • 動力刀具由 AC 伺服馬達驅動，能以高扭矩輸出充沛的動力

C 軸功能

  • 主軸、副主軸均配備解析度達 0.001°之 C 軸功能，C 軸配合動力刀具可讓本系列具備車銑複合加工的能力，包含圓柱及極座標插補之輪廓加工
SK-38
SK-38
重要諸元
最大加工直徑 導套 mm Ø38
無導套 mm Ø42
一次開夾最大加工長度 導套 mm 320
無導套 mm 95
主軸 ( 內藏式 )
最高轉速 rpm 7,000
馬達規格
kW ( 連續 )
7.5
馬達規格
kW ( 10分 )
11
副主軸 ( 內藏式 )
最高轉速 rpm 7,000
馬達規格
kW ( 連續 )
3.7
馬達規格
kW ( 10分 )
5.5
刀具系統
外徑刀具 刀具數量 7
刀具規格 mm □ 16 / 20
內徑刀具 刀具數量 5
側銑動力刀具 刀具數量 4
最高轉速 rpm 6,000
套筒規格 ER20
背向刀具系統
背面加工能力 最大夾持外徑 mm Ø38
最大前取長度 mm 150
背面刀具 刀具數量 8
最高轉速 rpm 6,000
B 軸刀具系統
側面動力刀具 刀具數量 2
套筒規格 ER20
B 軸動力刀具 刀具數量 3 ( 前 ) / 3 ( 後 )
套筒規格 ER16 ( 前 ) / ER16 ( 後 )
刀具驅動馬達 kW 2.2
最高轉速 rpm 6,000
Y2 軸背面刀具系統
刀具數量 8
Y2 軸行程 mm 69
下列資訊可能為選用配備，詳情請洽程泰機械
