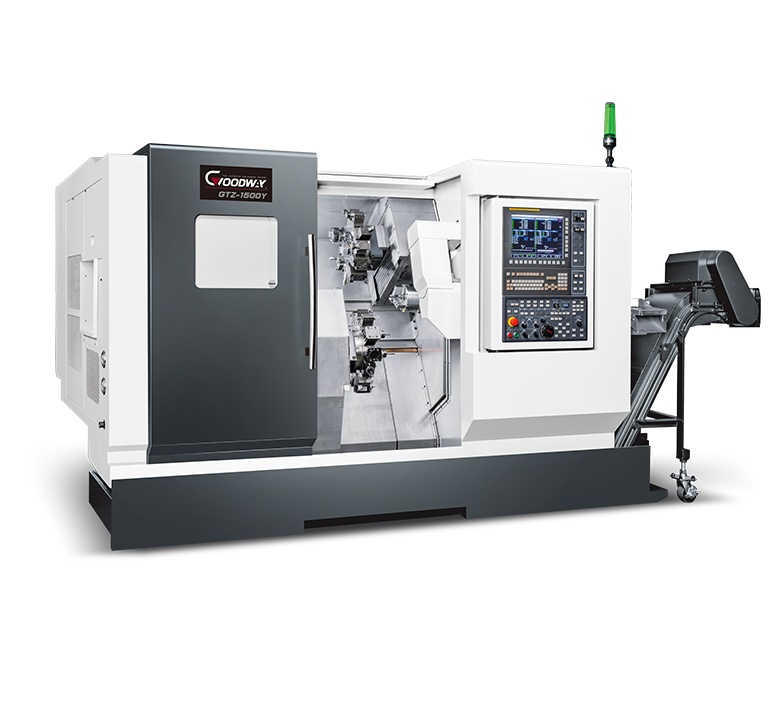

GTZ-1500
面對需要高效量產，工序又極度複雜的零件，GTZ -1500 系列正是對應這項難題的最佳選擇。此機型以超高剛性的 60 度斜床為基礎，搭載雙主軸、雙 Y 軸及雙動力刀塔的先進結構設計，任何複雜的零件都能由一台 GTZ-1500 直接完成。此外，本系列提供 Ø45 / Ø51 / Ø65 mm 三種棒材容徑，可完全滿足您各種工件尺寸的加工需求。
- 雙主軸，上、下刀塔設計，刀塔皆可選配 Y 軸控制功能
- 極小的 6.5 m2 佔地面積、高效率的量產能力
- 超高剛性之一體成型 60° 正斜床結構
- 軸向軌道採用高精密線性滑軌設計，提供極佳的控制性與支撐剛性
- 刀塔容量 12 或 24 支刀，全機最高可裝設 48 支刀具
- 上、下刀塔可任意支援第一或第二主軸，也可進行同步平衡車削
- 第一與第二主軸採用相同的規格設計，工件的正面、背面加工能於一台 GTZ-1500 內直接完成
- 主軸提供三種規格之棒材容徑並配合不同的轉速規格，最高主軸轉速可達 6,000 rpm ( Ø45 mm )
- 可選配 12 或 24 支刀動力刀塔 ( 皆裝設 12 支動力刀具 )，動力刀具轉速最高可達 6,000 / 8,000 rpm
- 選配 Y 軸控制功能可提供複雜型態工件的加工能力，Y1 / Y2 軸行程 ±42 mm / ±33 mm
機型特點
高剛性結構
刀具系統
強悍的切削能力
複合化功能
機型組合
M
- 動力刀塔
- C 軸
- Y 軸
Y
- 動力刀塔
- C 軸
- Y 軸

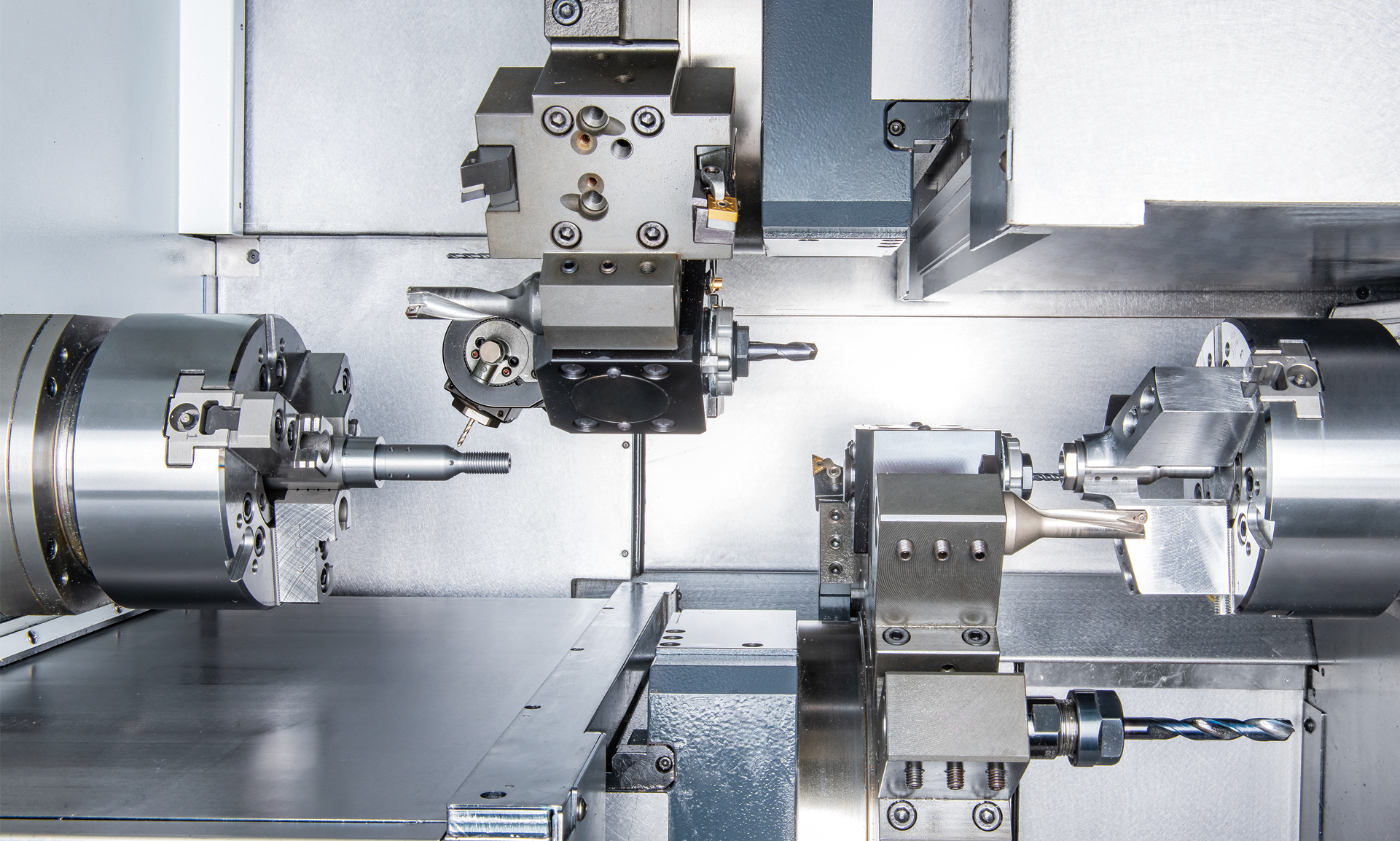

上刀塔對第一主軸加工
下刀塔對第二主軸加工
下刀塔對第二主軸加工

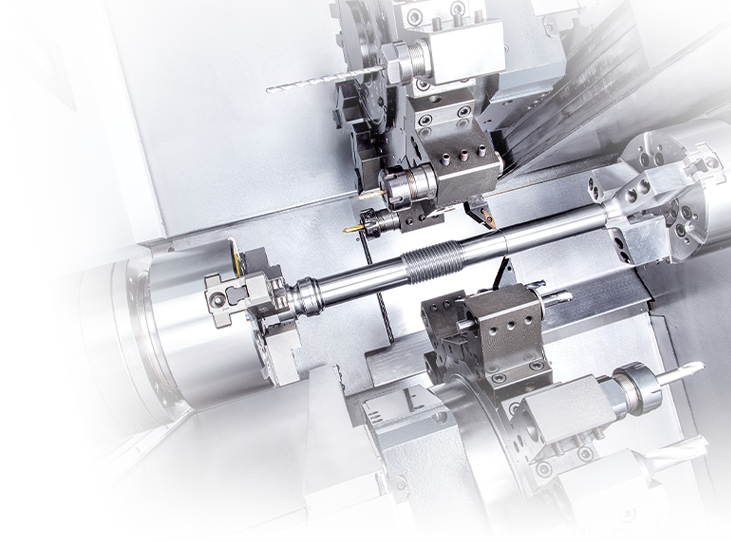

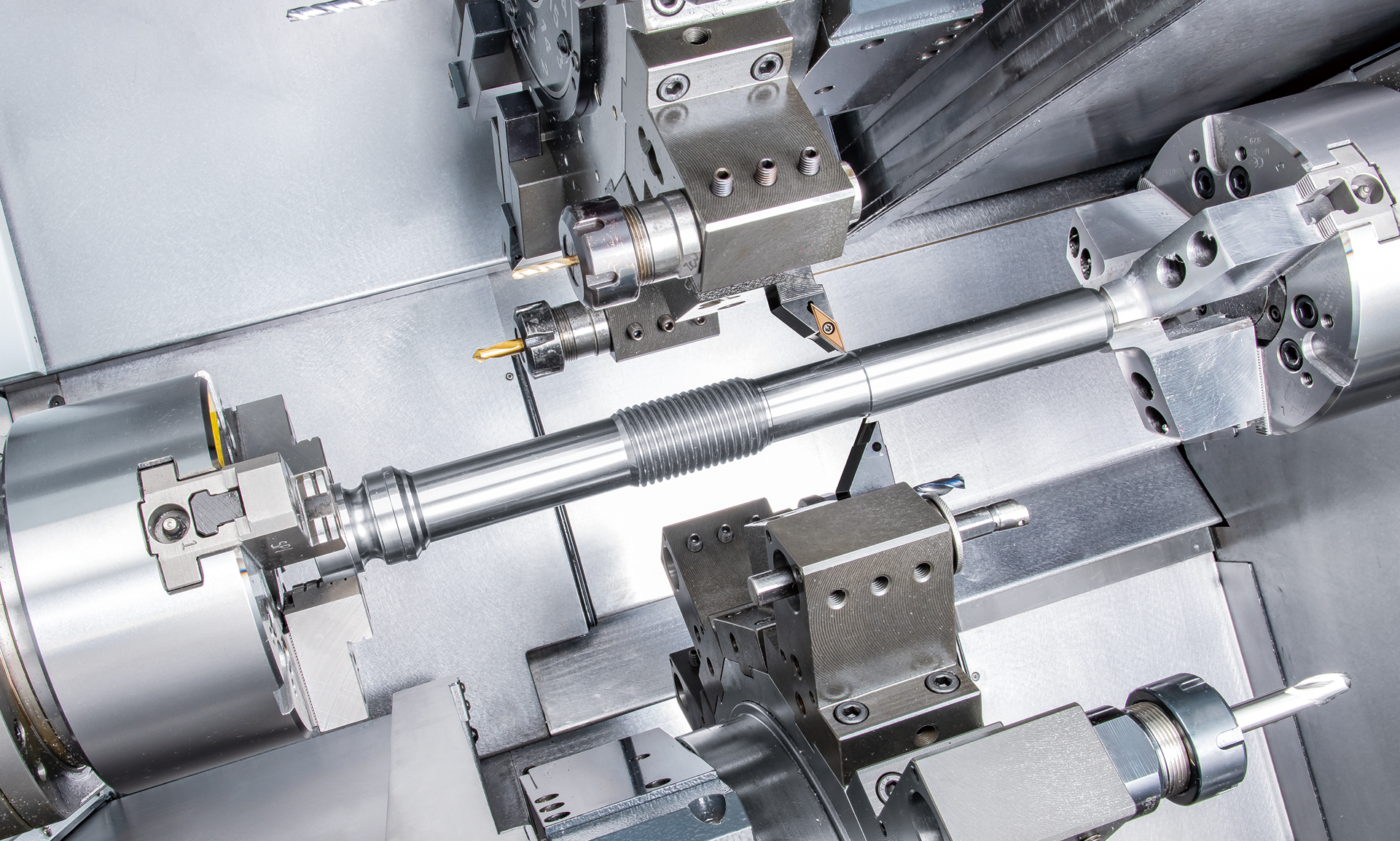

上下刀塔同步平衡切削

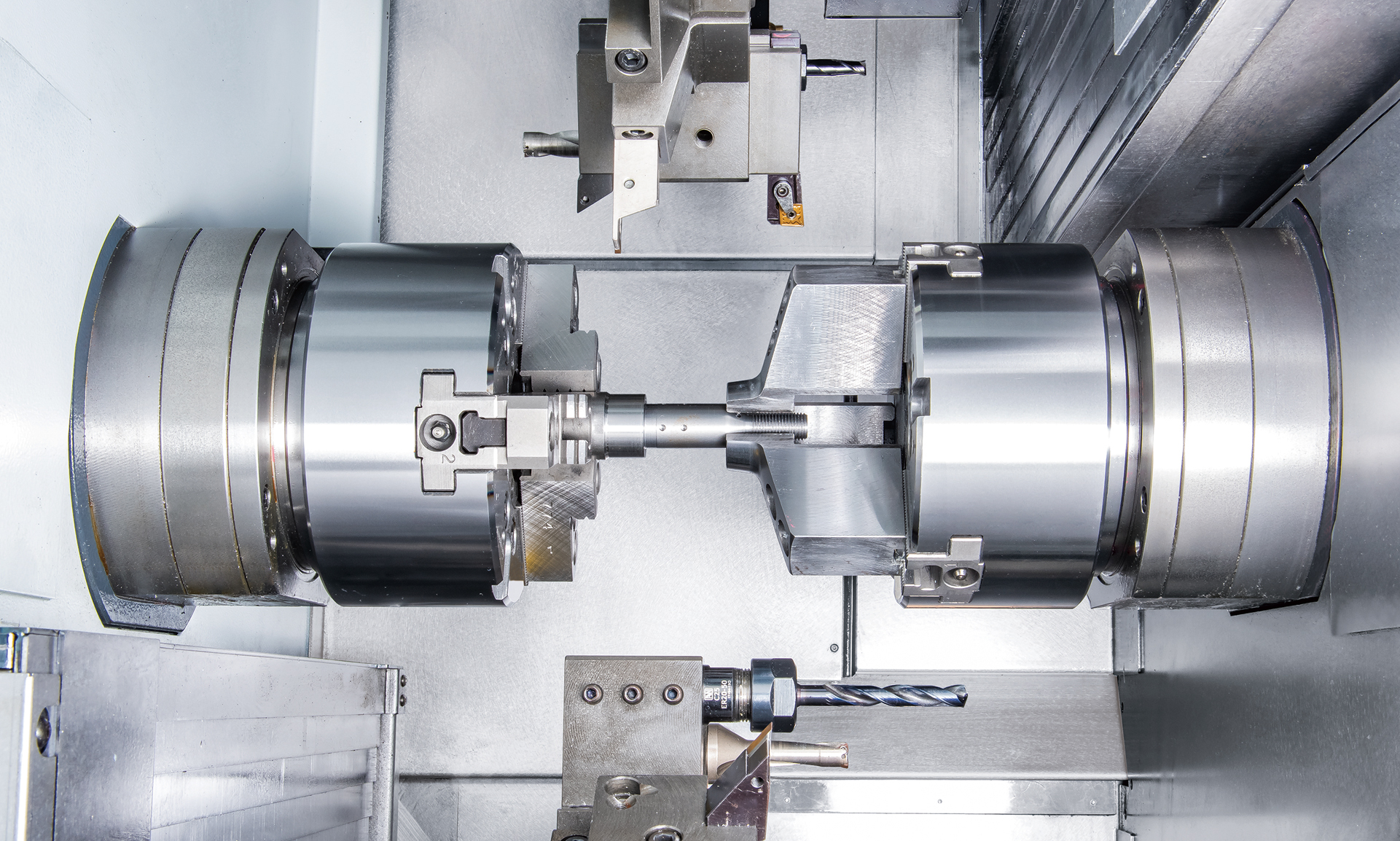

雙主軸同期接料

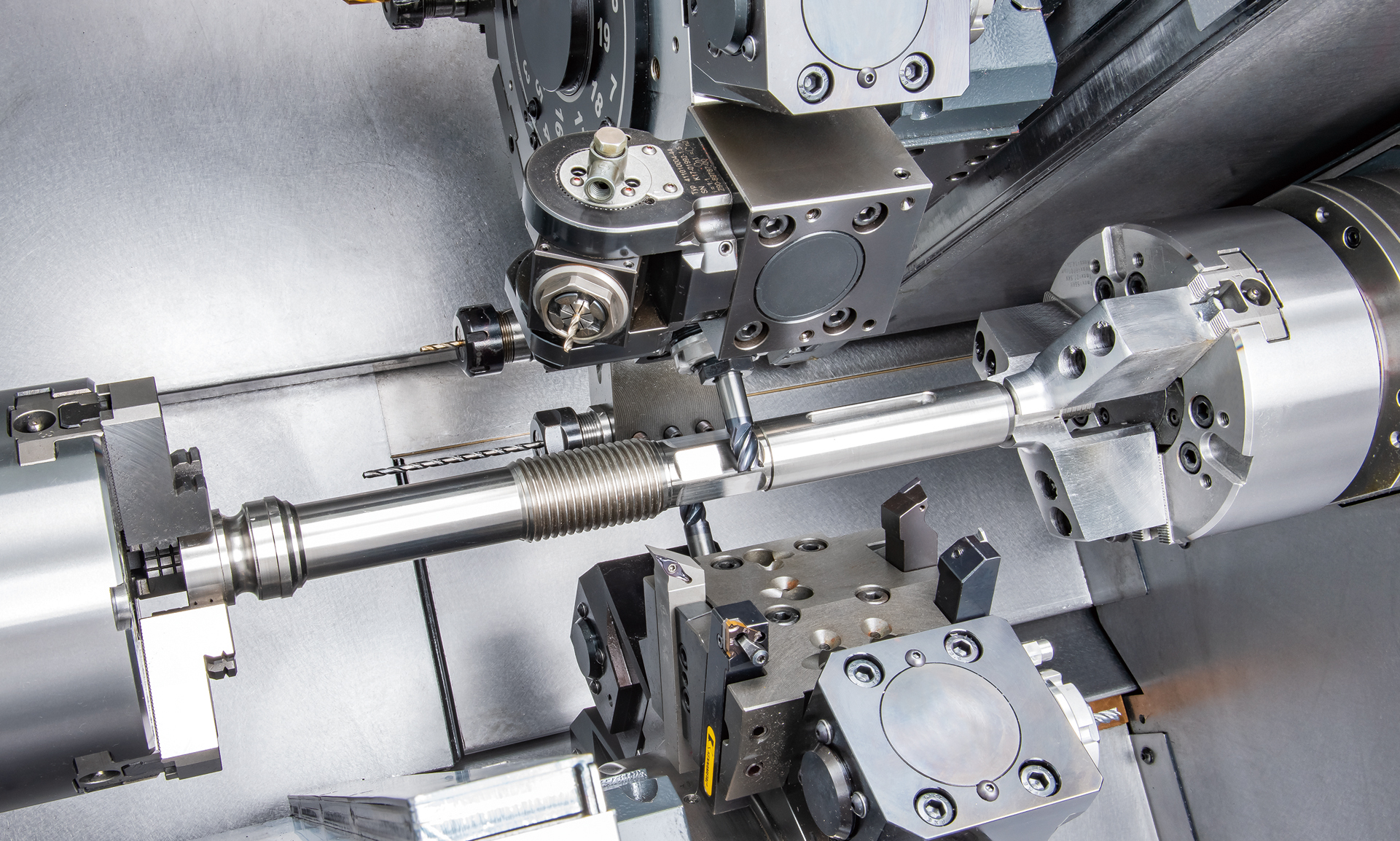

Y 軸同步加工
動力刀塔
C軸

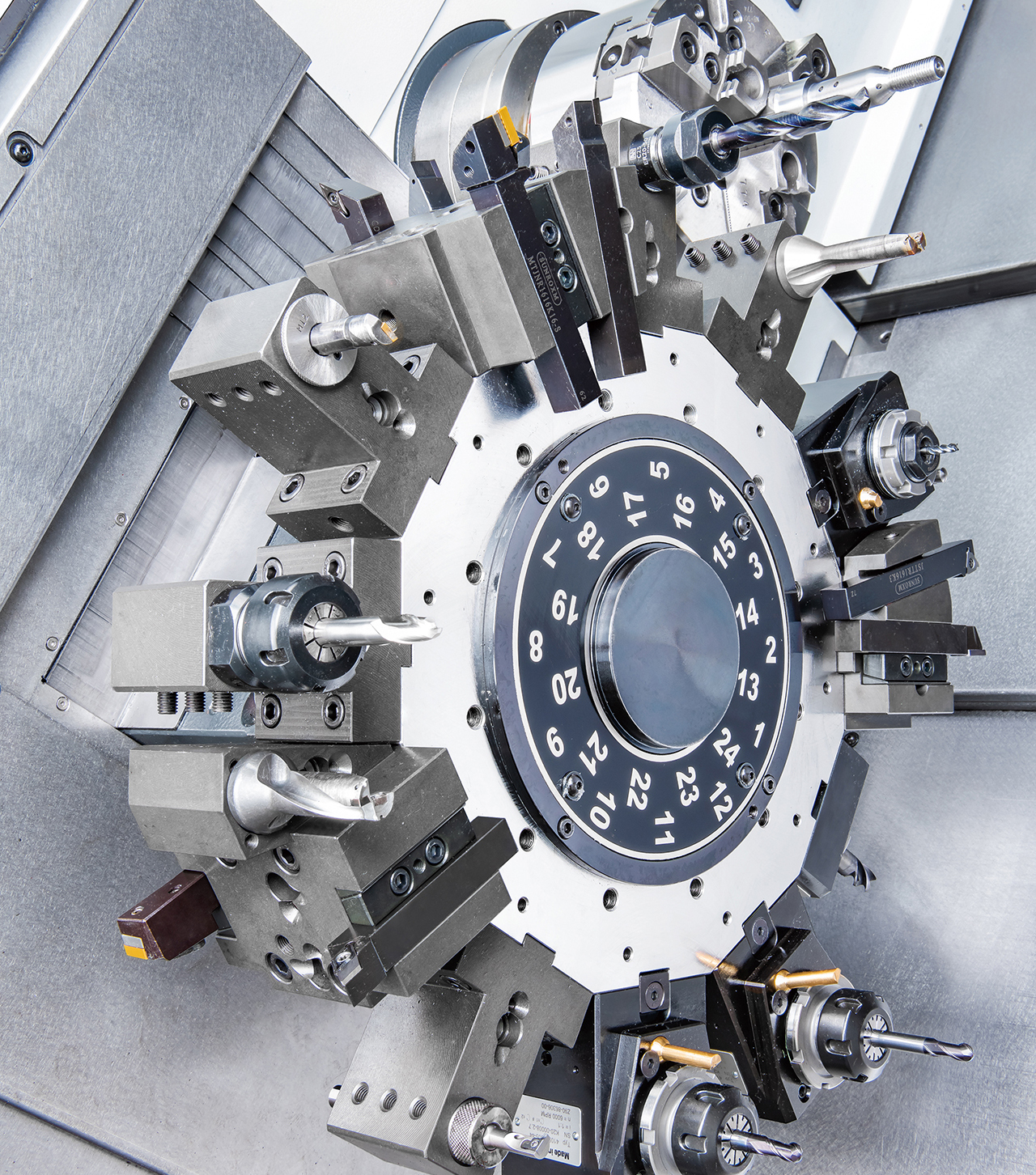

動力刀塔
- 全系列動力刀塔皆由程泰自主研發製造
- 12 支刀或 24 支刀刀塔，滿足各種需求
- 高速伺服換刀科技，鄰刀換刀僅需 0.2 秒
- 高品級曲齒離合器精密定位刀盤
- 可選用各式程泰動力刀具座對應任何困難的加工任務

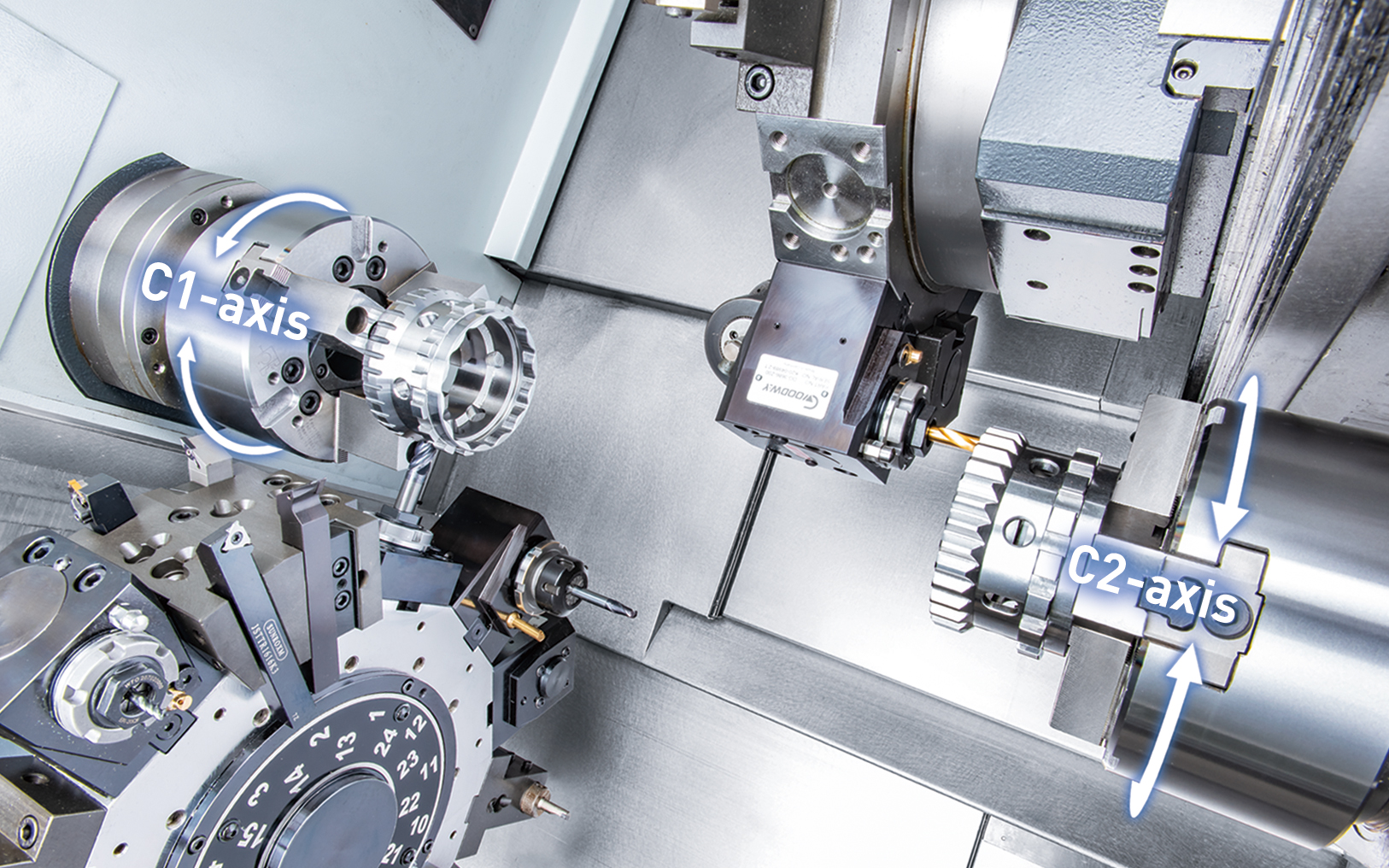

C 軸
- 高效率 Cs 軸設計，主軸模式能直接切換為 C 軸伺服模式。分度定位快速，最小分度 0.001° ，擁有極高的動態性能。
- 選配 C 軸控制功能可大幅縮減雙主軸同步所需的時間 ( 例：雙主軸同期接料 )，平均而言，C 軸同步的效率是採用主軸同步模式的 5 倍以上。
雙 Y 軸控制功能
- Y 軸控制功能可實現 X、Y、Z、C 四軸同動的偏心銑削、鑽孔和攻牙。並能改善多項零件之加工精度，例如高精度銑槽及 X 軸偏心鑽孔。
- 配備 Y 軸控制功能的上、下刀塔 ，不僅讓 GTZ-1500 系列能銑削極為複雜的零件，工序的安排也較一般對向式雙 Y 軸的機型更為彈性，從而實現更高的加工效率。
| Y1 軸最大行程 ( 上刀塔 ) | Y2 軸最大行程 ( 下刀塔 ) |
|---|---|
| ±42 mm | ±33 mm |
