GTS
精巧的機型尺寸，極致的切削能力，全方位的自動化配備。
透過長期的用戶經驗回饋讓 GTS 系列的性能與可靠度難以挑剔！
- 對向式雙主軸、雙刀塔設計，刀塔皆可選配 Y 軸控制功能
- 穩固的性能及品質，歐系汽車零件大廠指定採用之設備
- 超高剛性之一體成型 45° 正斜床結構
- GTS-150 系列之 X / Z 軸採用高精密、低磨耗的線性滑軌設計
- GTS-200 系列採用高剛性硬軌設計
- 12 支刀伺服定位刀塔，換刀快速、切削剛性極佳
- 第一與第二主軸採用相同的規格設計，工件的正面、背面加工能於一台 GTS 內直接完成
- 主軸提供三種規格之棒材容徑並配合不同的轉速規格，最高主軸轉速可達 6,000 rpm ( Ø42 mm )
- 可選配 12 支刀動力刀塔，動力刀具轉速最高可達 4,000 rpm
- 可選配雙 Y 軸控制功能，行程範圍 ±30 mm ( GTS-150 ) / ±60 mm ( GTS-200 )
機型特點
高剛性結構
刀具系統
強悍的切削能力
複合化功能
機型組合
X
- 標準刀塔
- 標準刀塔
- 動力刀塔
- 動力刀塔
- Y 軸
- Y 軸
MX
- 標準刀塔
- 標準刀塔
- 動力刀塔
- 動力刀塔
- Y 軸
- Y 軸
MMX
- 標準刀塔
- 標準刀塔
- 動力刀塔
- 動力刀塔
- Y 軸
- Y 軸
XY
- 標準刀塔
- 標準刀塔
- 動力刀塔
- 動力刀塔
- Y 軸
- Y 軸

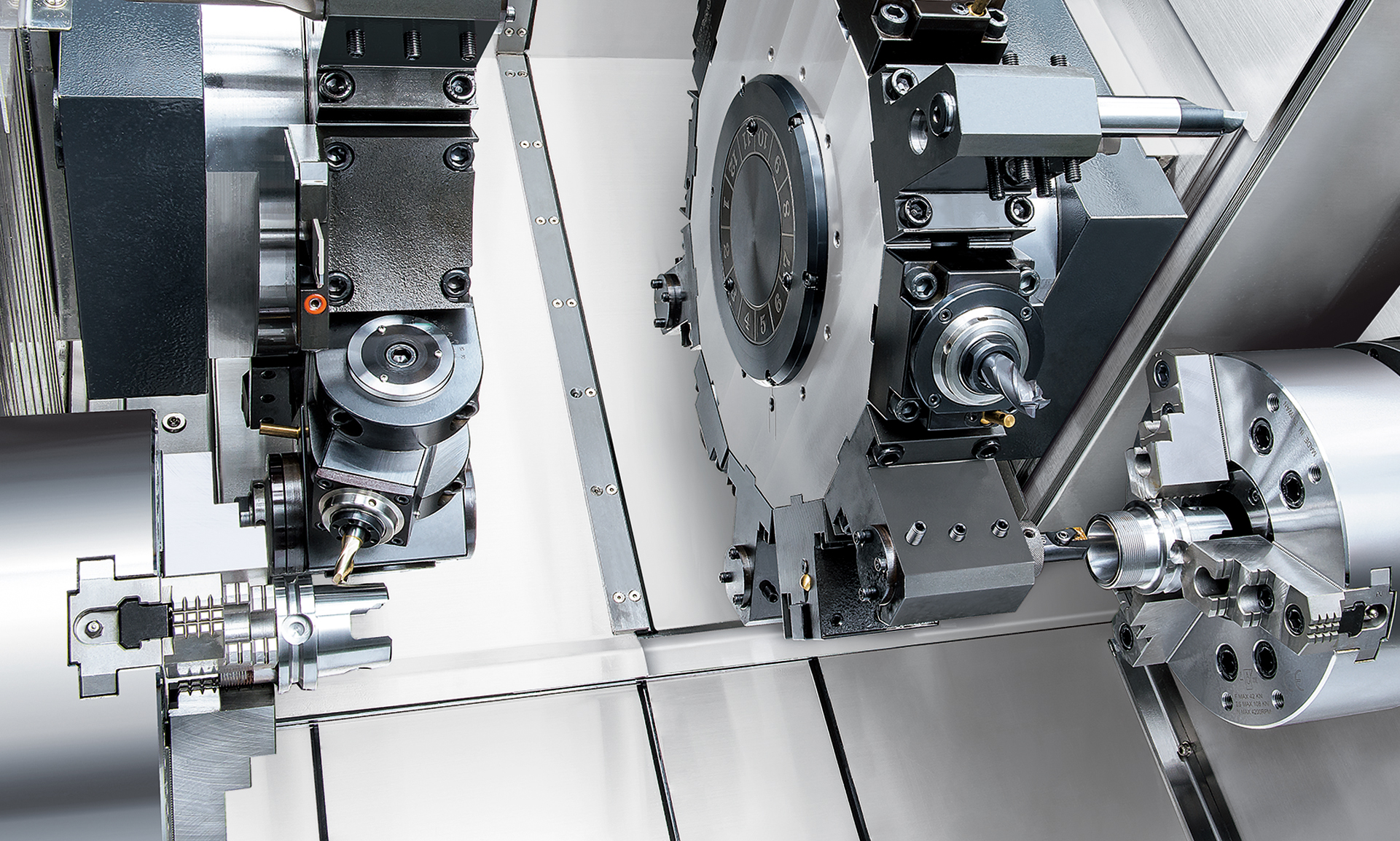

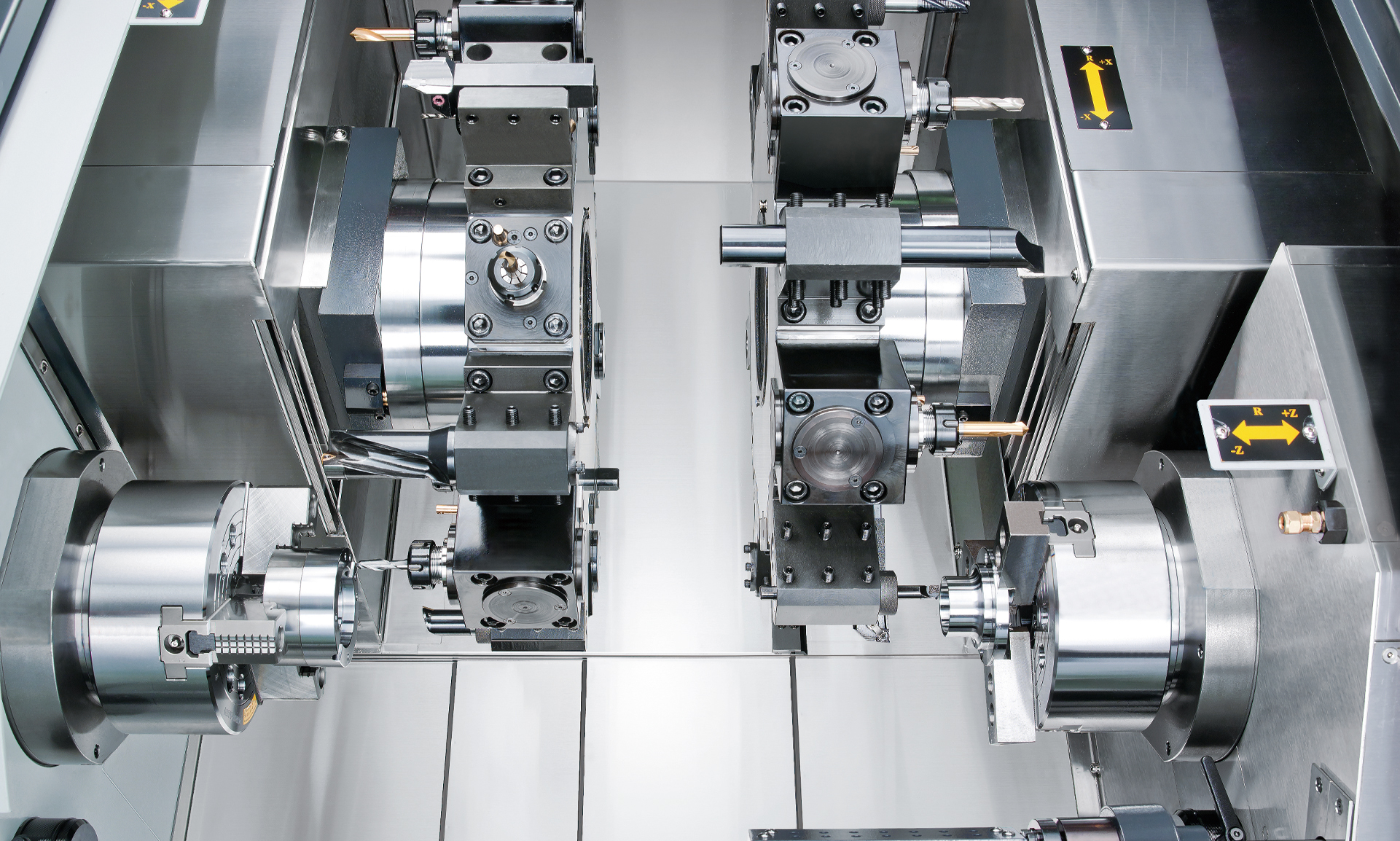

雙主軸、雙刀塔

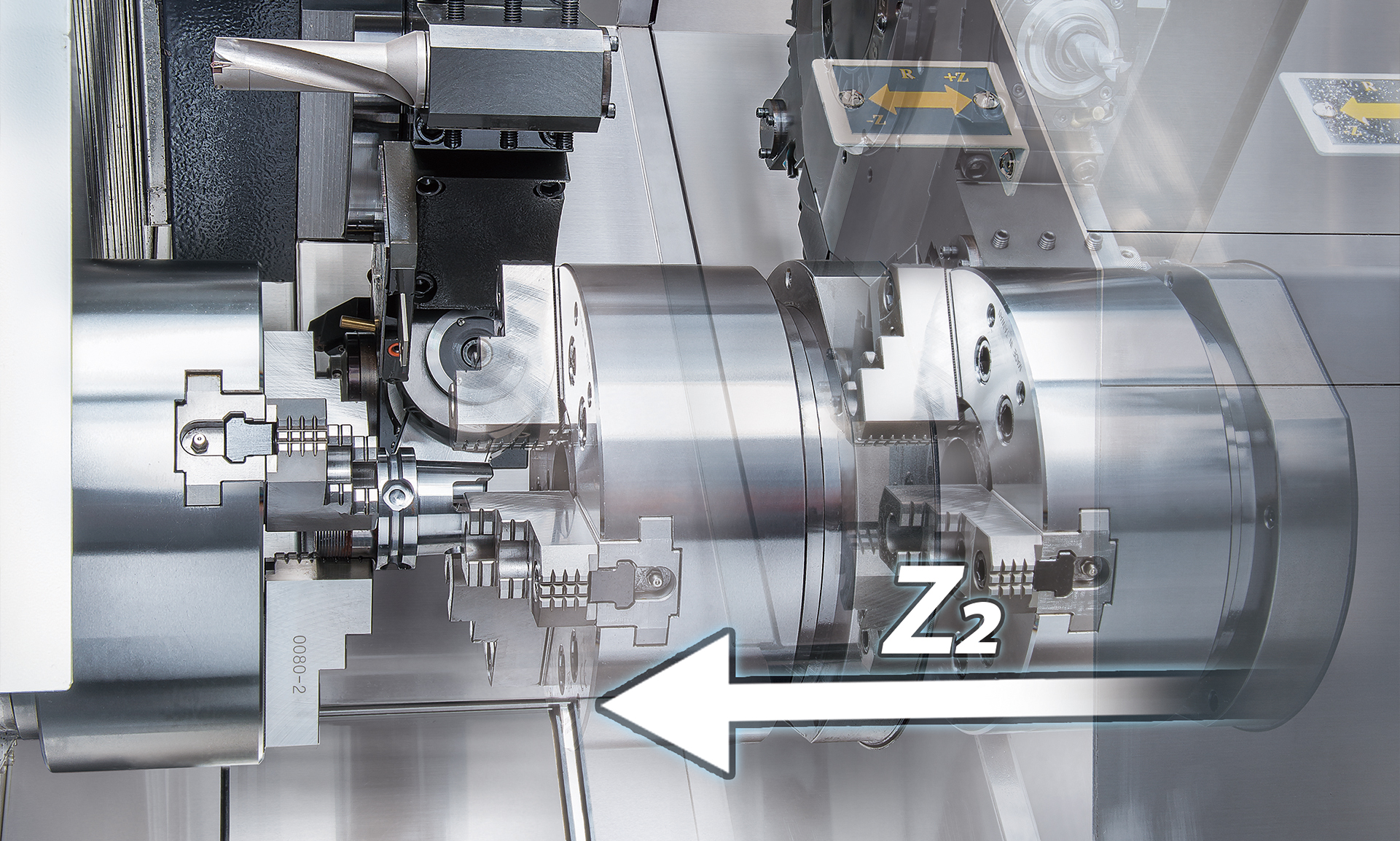

第二主軸自動接料

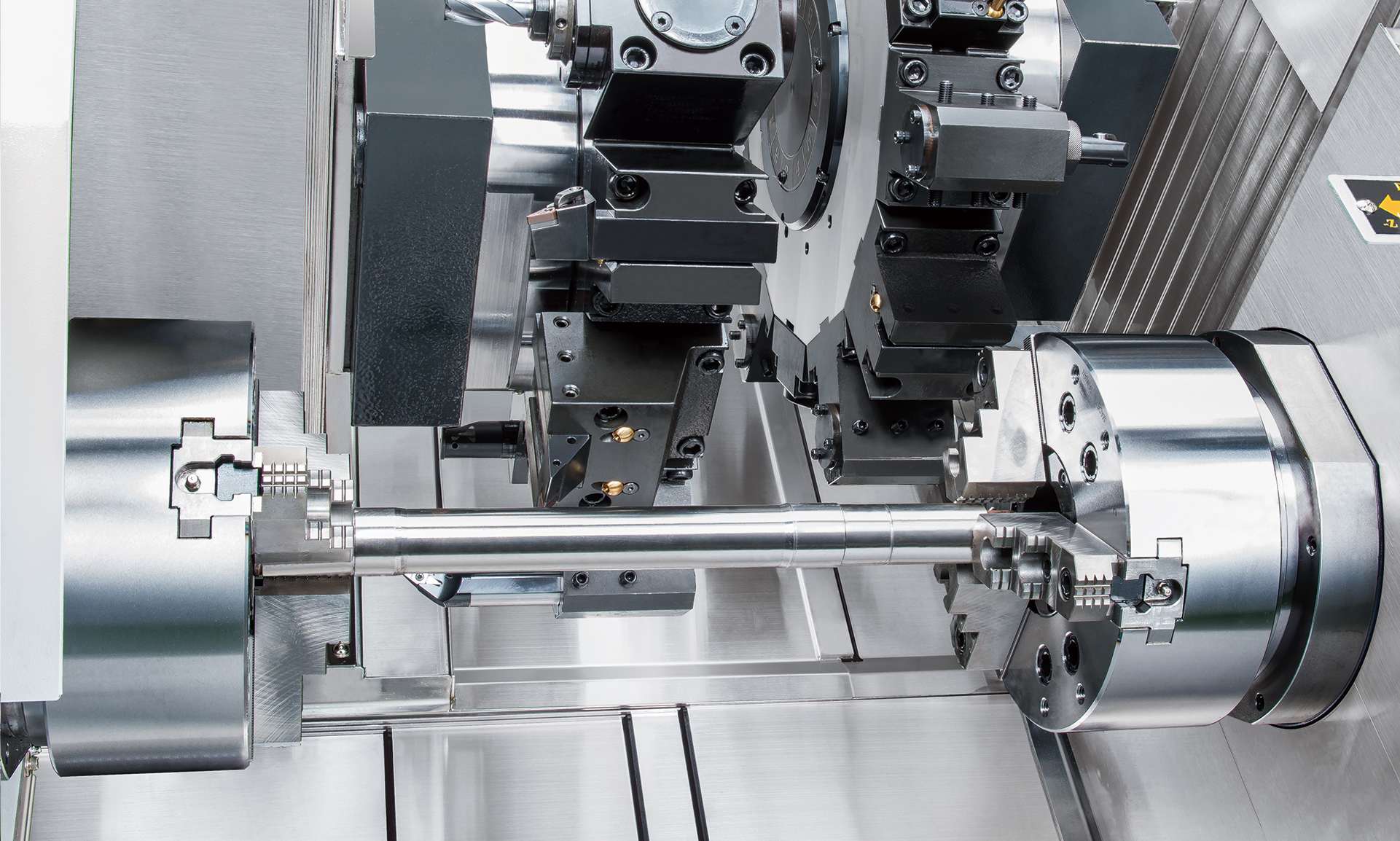

雙主軸同期夾持

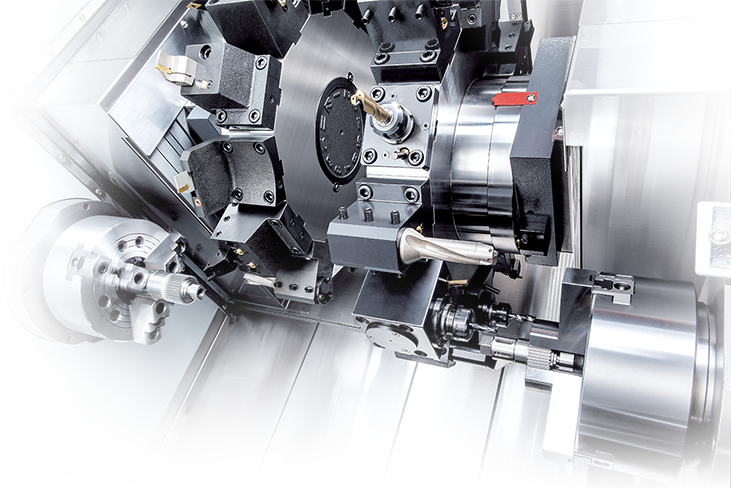

工件正面、背面同步銑削
動力刀塔
C軸

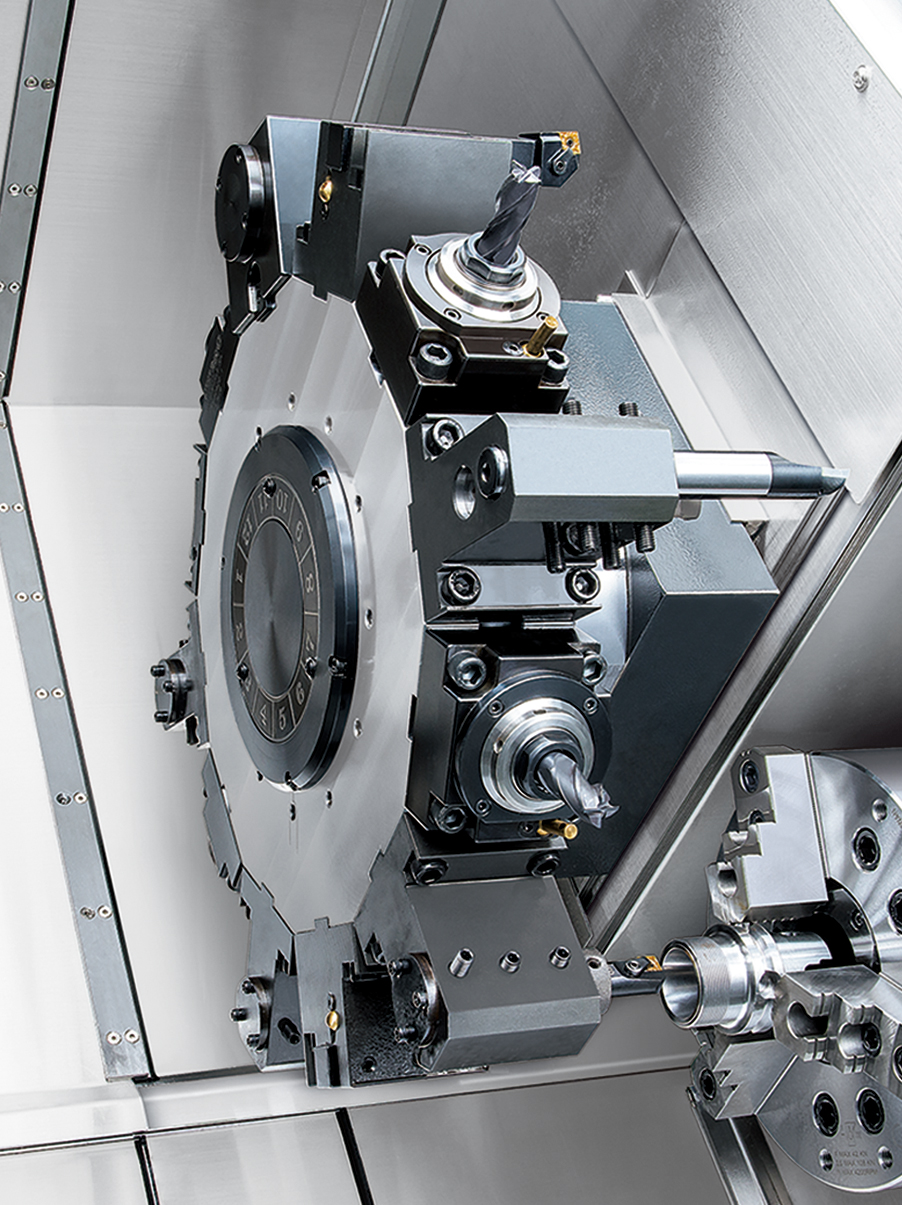

動力刀塔
- 動力刀塔採用伺服馬達驅動，並以高精度曲齒離合器精密定位刀盤，換刀迅速且具備充分的刀塔剛性。
| 刀塔型式 | T12 型 | T6 型 |
|---|---|---|
| 刀塔容量 | 12 | |
| 動力刀具容量 | 12 | 6 |
| 刀具驅動 | 僅工作位置之刀具旋轉 | 6支刀具同時旋轉 |

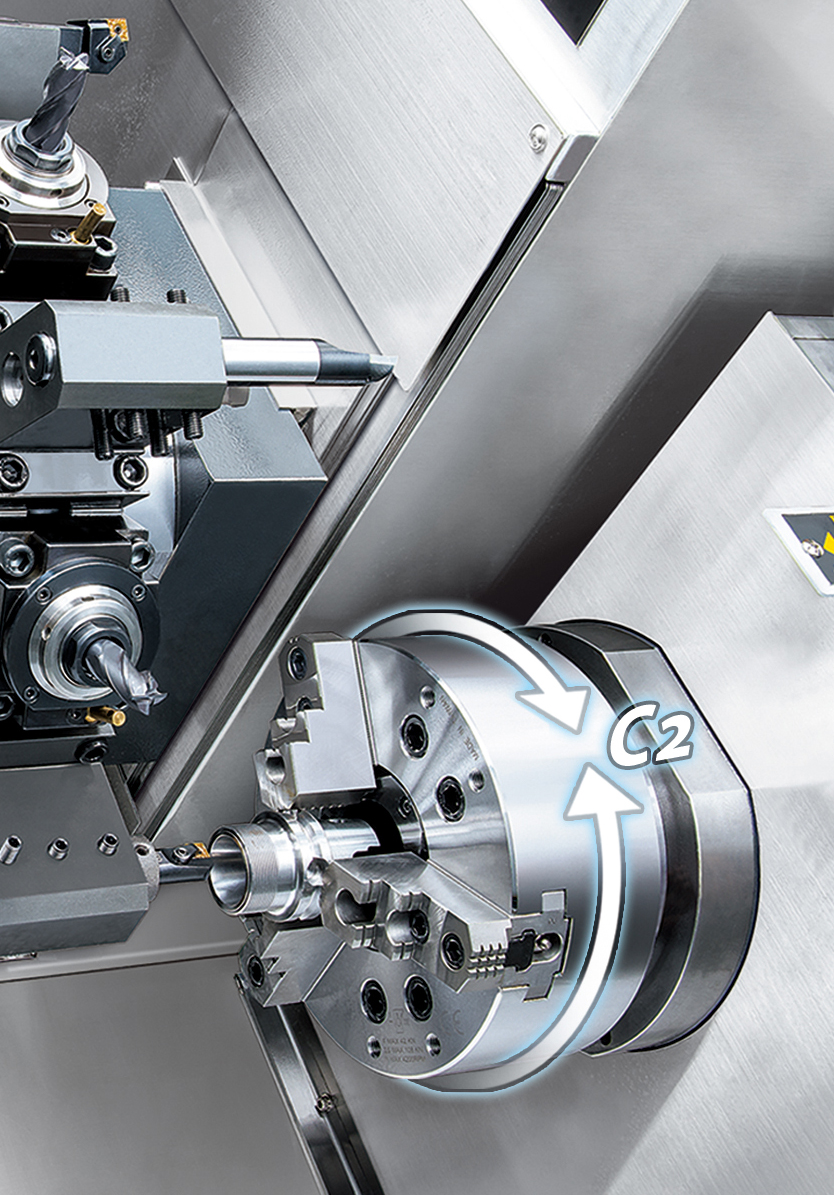

C 軸
- C 軸採用超高剛性 Cf 軸結合碟式剎車系統設計，並以 240 Nm ( 連續 ) 之大扭力 FANUC 伺服馬達驅動，可提供優異的工件表面加工精度，即使在重切削情形下，動態精度也可達 ±0.02°
| 機型 | C 軸扭矩輸出 |
|---|---|
| GTS-150 | 120 Nm |
| GTS-200 / 260 | 240 Nm |
雙 Y 軸控制功能
- 選配 Y 軸控制功能可實現 X、Y、Z、C 四軸同動的偏心銑削、鑽孔和攻牙。並能在部分的加工模式下，提供較傳統三軸同動控制更為優異的加工精度。
| 機型 | Y 軸行程 |
|---|---|
| GTS-150 | 60 ( ±30 ) mm |
| GTS-200 | 120 ( ±60 ) mm |
| GTS-260 | 120 ( ±60 ) mm |
