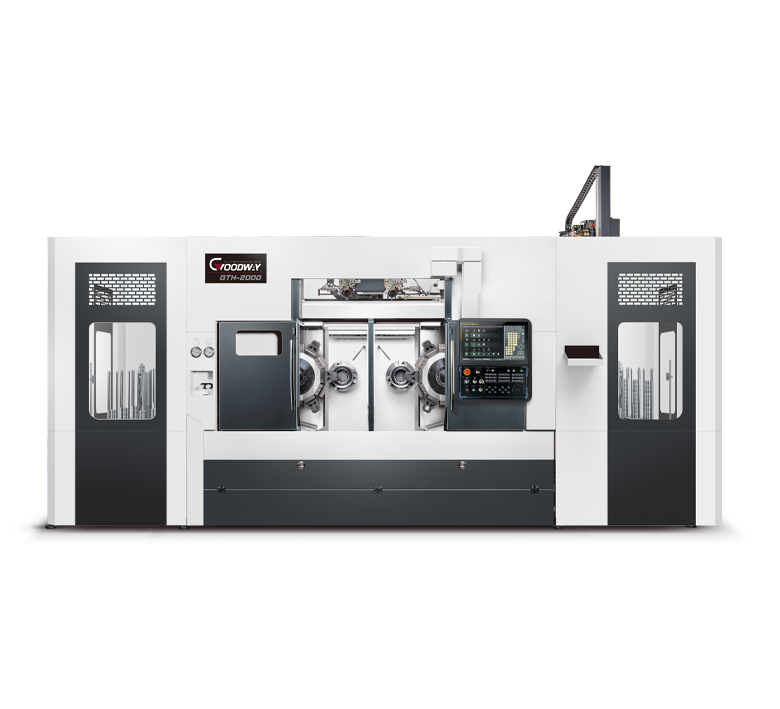

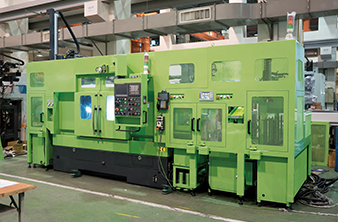

GTH 平行雙主軸車銑複合機

雙主軸、平行雙刀塔

夾頭尺寸 6" / 8" / 10"
最大車削直徑 Ø240 / 300 mm
門型機械手臂 標配

GTH

針對汽機車零部件的高效率量產需求，程泰 GTH 系列 CNC 車削中心，運用先進的平行雙主軸雙刀塔結構、高效率的自動化週邊設備，提供您自入料、正面 / 背面加工、出料、精度檢測等一氣呵成的完整加工方案，適合各類盤型、短軸型工件之自動化批量生產需求。

    機型特點

  • 平行式雙主軸，雙刀塔設計；門型上下料系統為標準配備
  • 可輕易與多台 GTH 系列或其它加工設備整合為一高效生產線

    • 彈性的生產線配置

  • 可依實際加工需求選擇單主軸機型或雙主軸機型
  • 單主軸機型、雙主軸機型、工件翻轉機構及門型機械手臂可彈性配置成一高效率生產線，實現最佳化的加工工序

    • 高效的量產能力

  • 最大每爪可夾持 8 kg 之工件 ( 依實際需求而有所不同 )
  • 可依素材型態選擇盤型或心軸型供料台
  • 選配程泰精度檢測系統 ( 非接觸式 ) 可大幅提高良率檢知之效率

    • 極致性能的主軸與刀塔

  • 12 支刀伺服定位刀塔，換刀快速、切削剛性極佳
  • 主軸以大馬力FANUC主軸馬達驅動，轉速最高可達 4,000 rpm ( GTH-2000 ) / 6,000 rpm ( GTH-1500 )

機型組合

M
  • 動力刀塔
  • C 軸

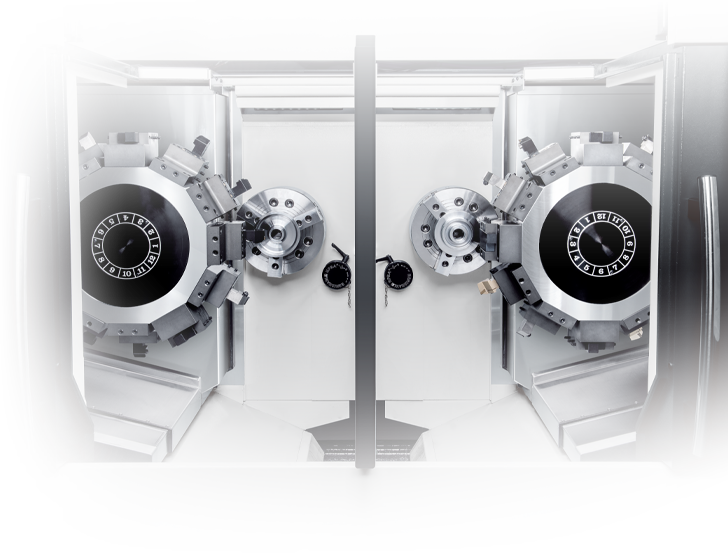

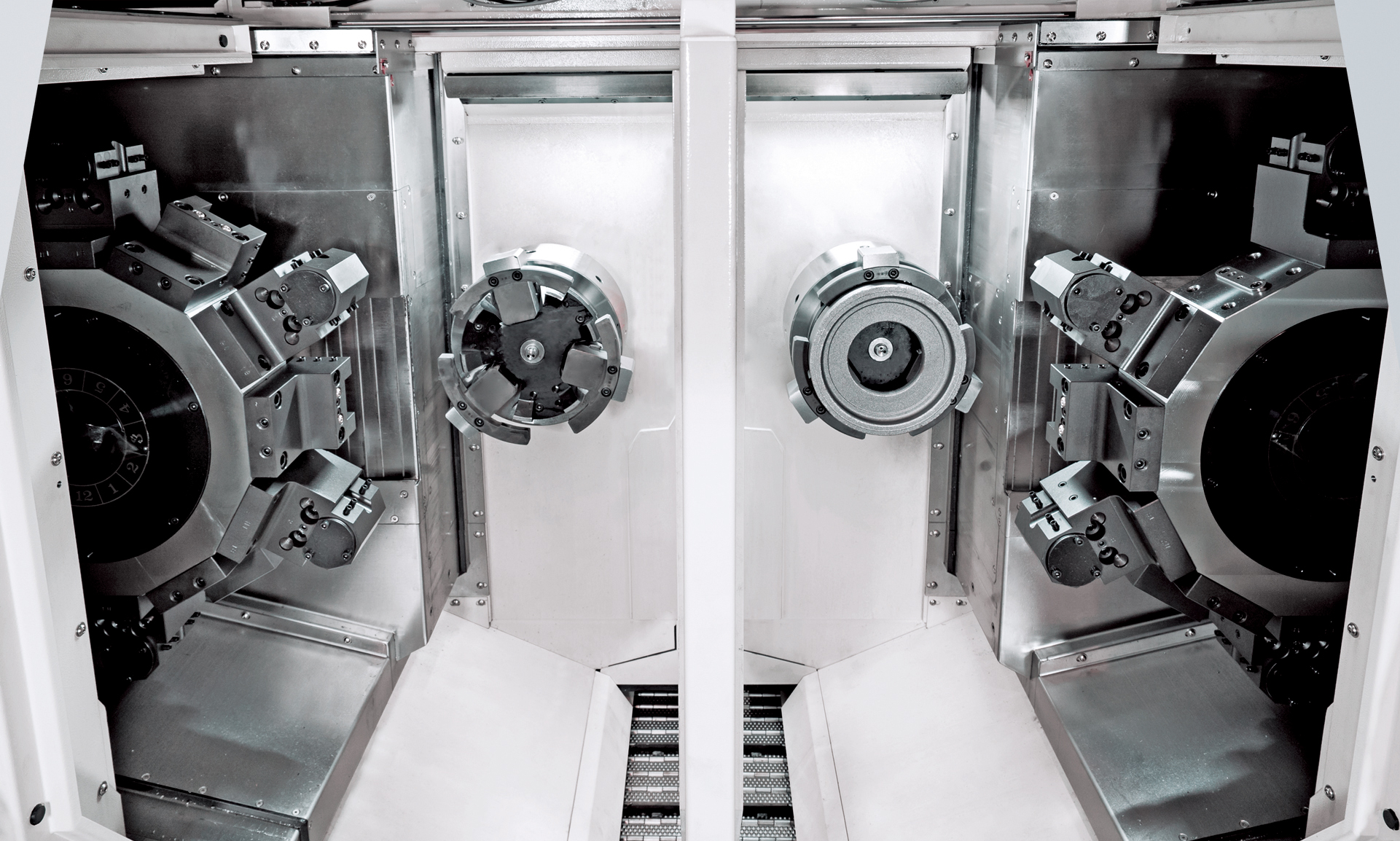

平行式雙主軸、雙刀塔
後出式排屑設計

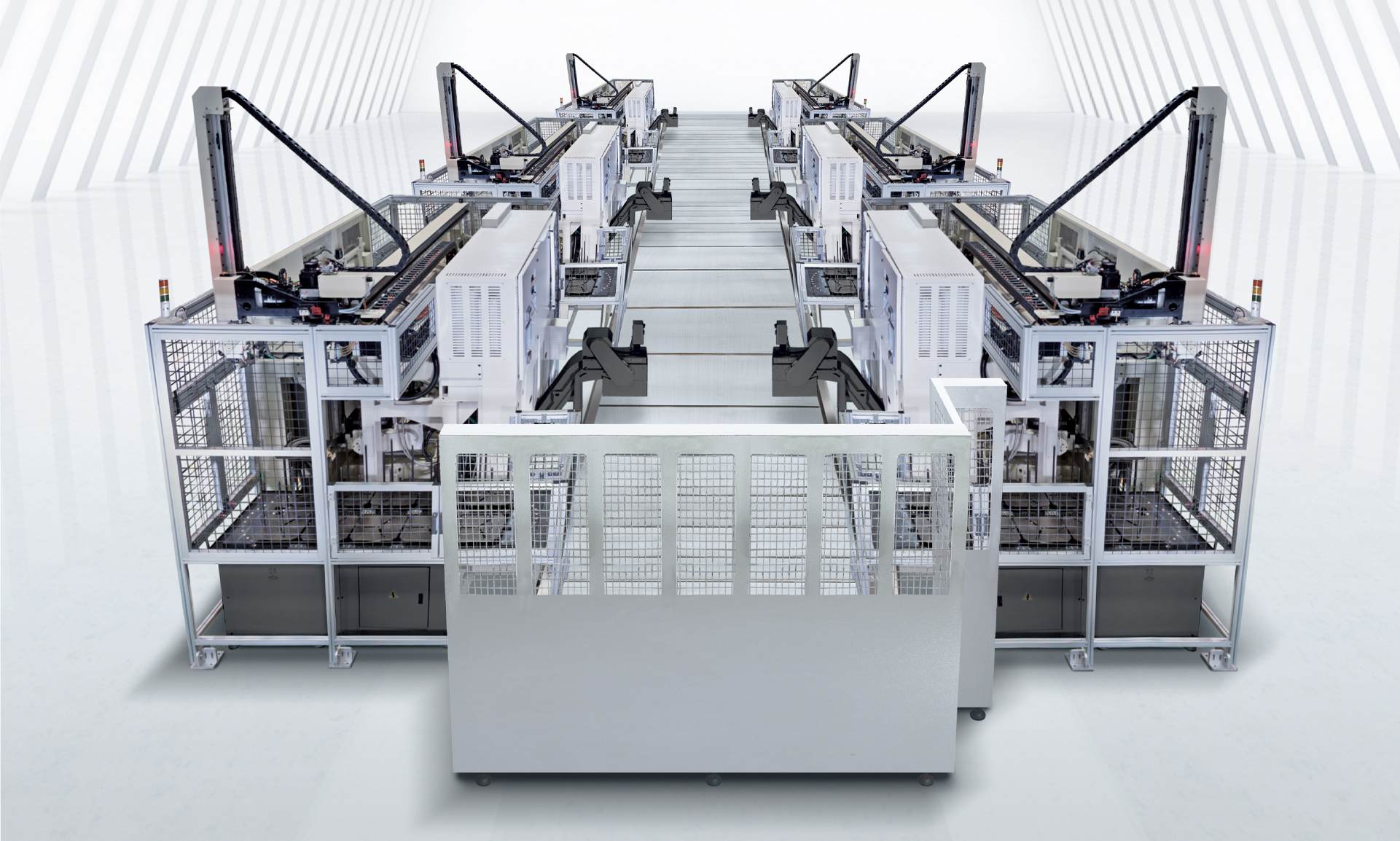

多樣化的生產線配置
( 圖示為單一案例 )

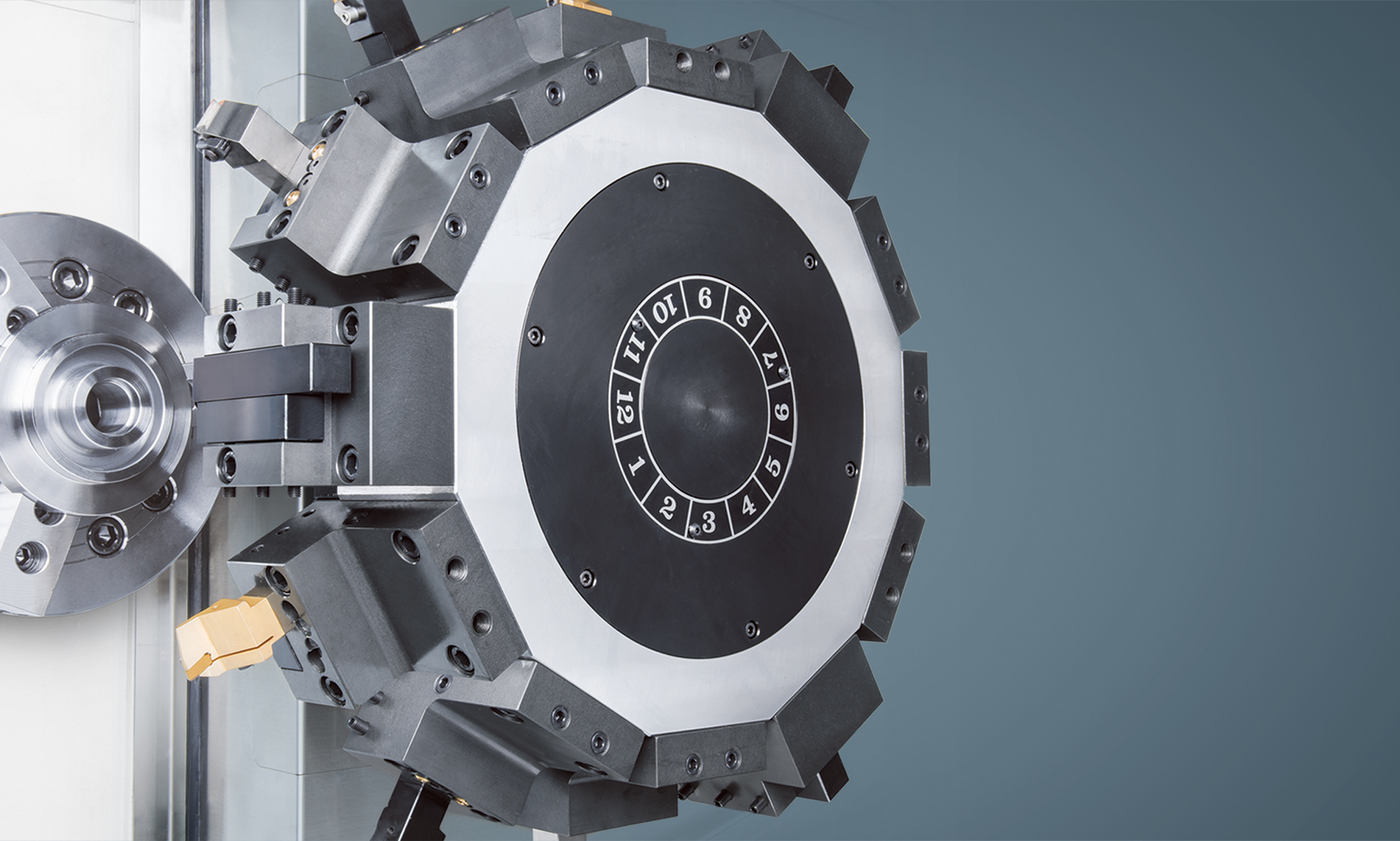

12 支刀伺服刀塔
動力刀塔
C軸

動力刀塔

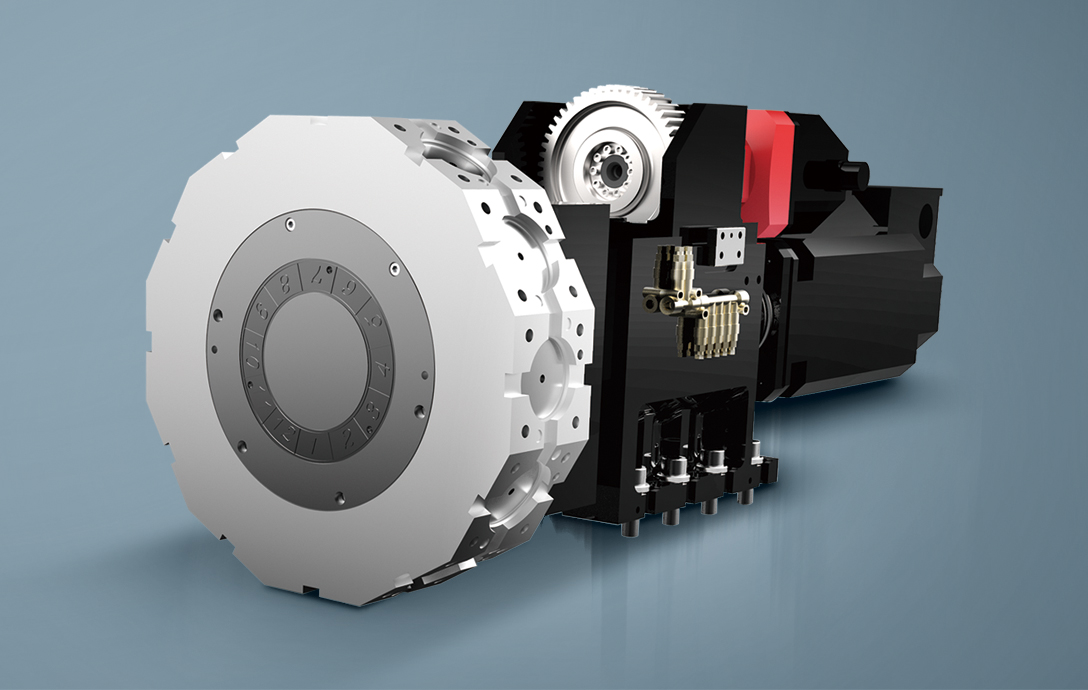

  • 12 支刀動力刀塔可裝設 12 支動力刀具，且僅在工作位置之刀具旋轉，其餘不旋轉。 ( 選用 16 支刀動力刀塔 )
  • 動力刀具採用 AC 伺服馬達驅動，能以高扭矩輸出充沛的動力，輕易完成最困難的加工。

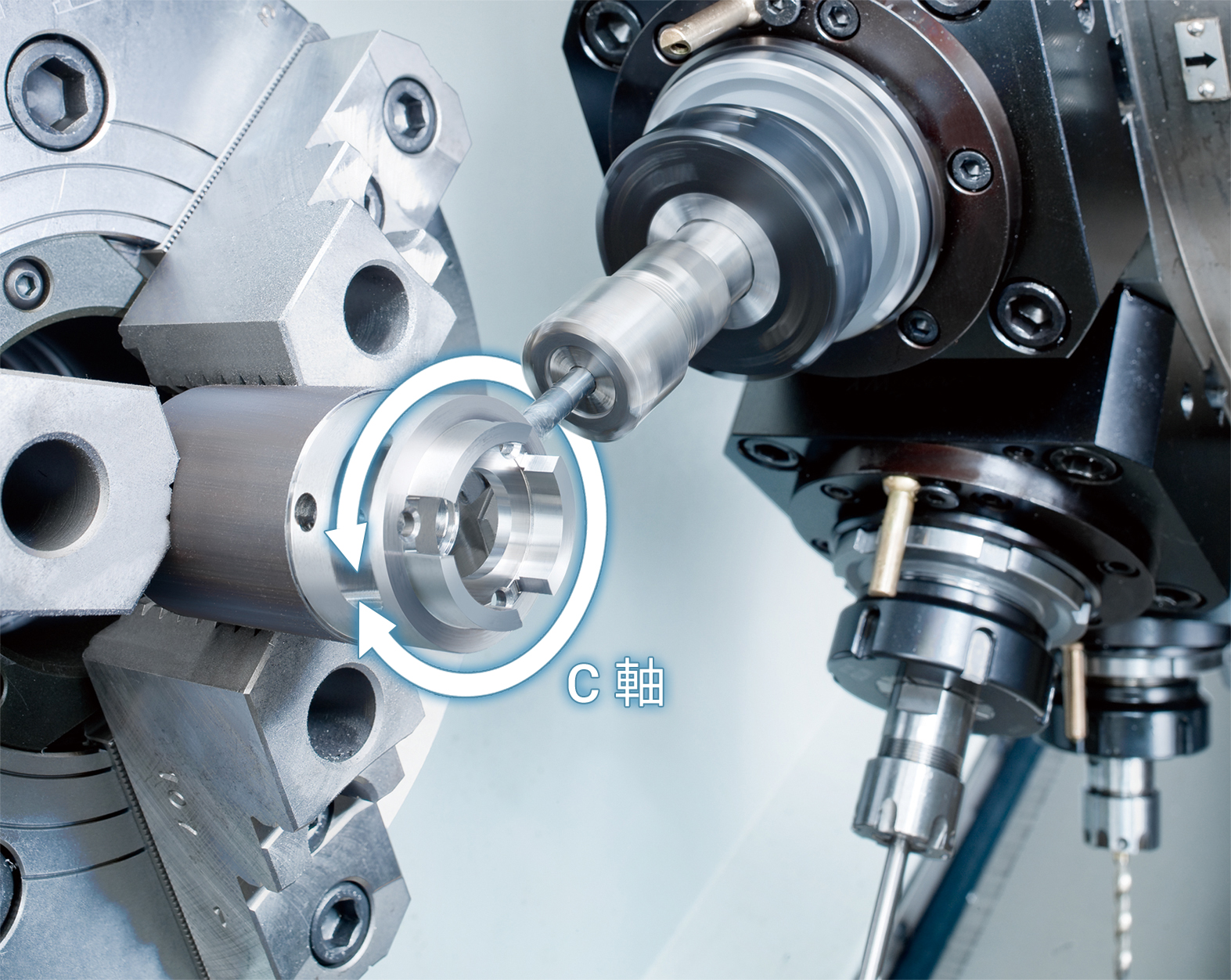

C 軸

  • Cf 軸之伺服馬達擁有每轉 33,000,000 脈波的超高解析度信號及高輸出扭矩的特性，能提供優異的工件表面加工精度，即使在重切削下動態精度也可達 ±0.02°。

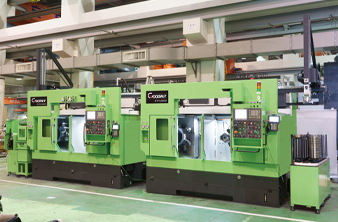

雙機 + 雙機械手臂

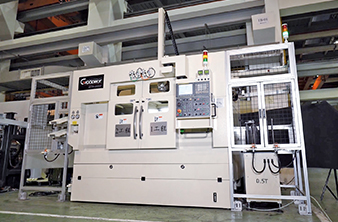

單機 + 單機械手臂
( 配備工件清洗及檢測設備 )
單機 + 單機械手臂

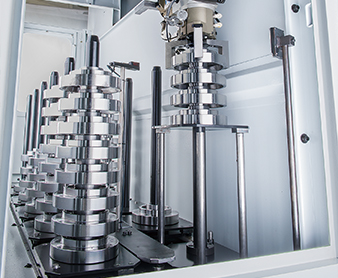

供料台

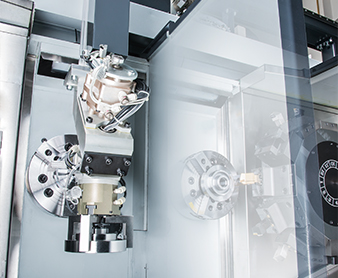

第一主軸出料 / 入料

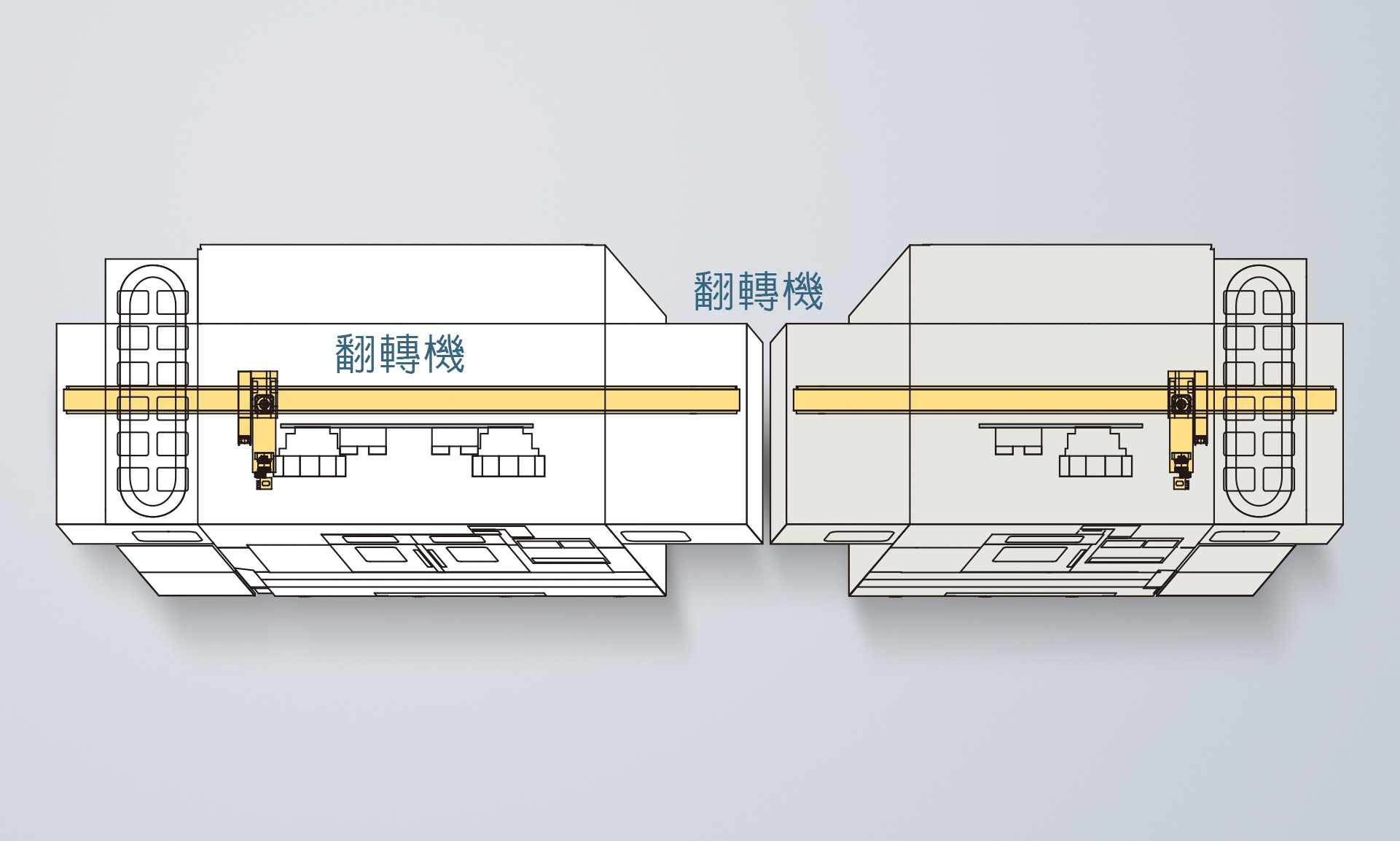

工件翻轉機構

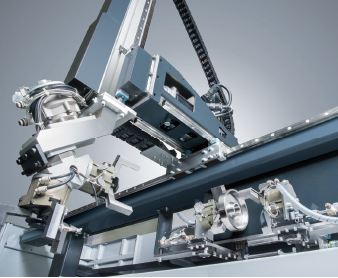

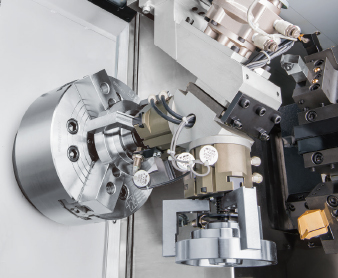

雙爪機械手臂

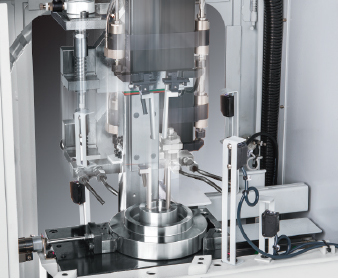

精度檢測裝置
GTH-1500 GTH-2000
GTH-1500 GTH-2000
重要諸元
最大車削直徑 mm Ø240 Ø300
最大車削長度 mm 80 205
夾頭尺寸 6" / 8" 10"
主軸
主軸鼻端 A2-5 A2-6
馬達馬力
kW ( 連續 )
5.5 ( 選配 7.5 或 11 ) 11 ( 選配 18.5 )
馬達馬力
kW ( 30 分 )
7.5 ( 11 或 15 ) 15 ( 選配 22 )
主軸轉速rpm 45 ~ 6,000 ( 選配 60 ~ 4,800 ) 24 ~ 4,000 ( 選配 24 ~ 4,500 )
刀塔
刀塔容量 T 12
動力刀塔 ( 選配 )
刀具容量 T 12 12 ( 選配 16 )
刀具轉速 rpm 6,000
選擇規格：
GTH-1500
重要諸元
最大車削直徑 mm Ø240
最大車削長度 mm 80
夾頭尺寸 6" / 8"
主軸
主軸鼻端 A2-5
馬達馬力
kW ( 連續 )
5.5 ( 選配 7.5 或 11 )
馬達馬力
kW ( 30 分 )
7.5 ( 11 或 15 )
主軸轉速rpm 45 ~ 6,000 ( 選配 60 ~ 4,800 )
刀塔
刀塔容量 T 12
動力刀塔 ( 選配 )
刀具容量 T 12
刀具轉速 rpm 6,000
GTH-2000
重要諸元
最大車削直徑 mm Ø300
最大車削長度 mm 205
夾頭尺寸 10"
主軸
主軸鼻端 A2-6
馬達馬力
kW ( 連續 )
11 ( 選配 18.5 )
馬達馬力
kW ( 30 分 )
15 ( 選配 22 )
主軸轉速rpm 24 ~ 4,000 ( 選配 24 ~ 4,500 )
刀塔
刀塔容量 T 12
動力刀塔 ( 選配 )
刀具容量 T 12 ( 選配 16 )
刀具轉速 rpm 6,000
下列資訊可能為選用配備，詳情請洽程泰機械

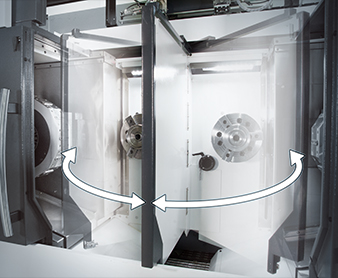

加工區隔離門
