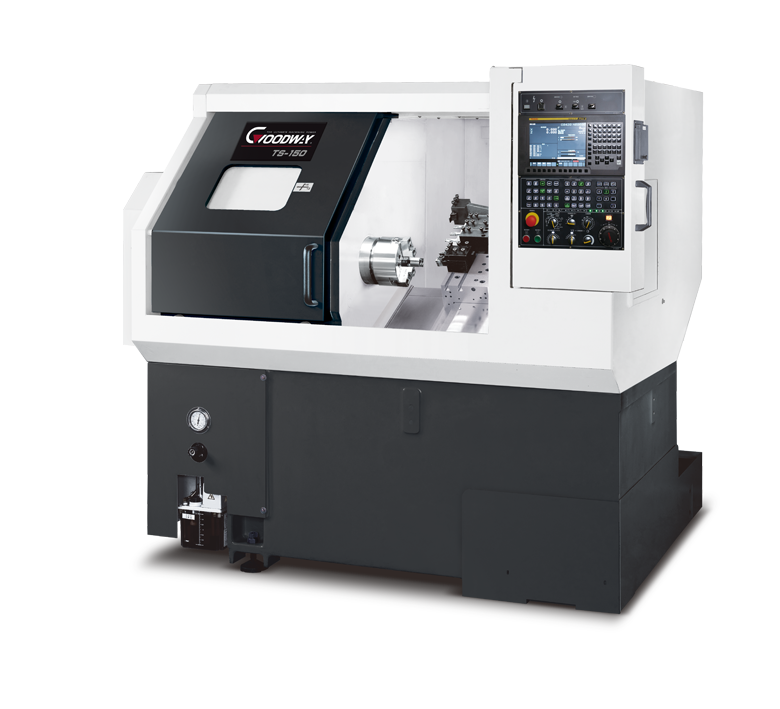

TS-150 櫛式高速車銑複合機

夾頭尺寸 6" / CL42
棒材容徑 Ø45 mm
最大旋徑 ( 前門 ) Ø330 mm
最大車削長度 290 mm ( 櫛式刀座 )

TS-150

挾帶著業界領先科技與高品質零件，程泰 TS-150 系列車床結合了大馬力、高剛性結構、快速加工等特性，提供您高效率之加工能力，此一系列 CNC 車床，可以輕易達成您今日及未來的切削需求。除此之外，選用動力刀塔可在同一機台進行車、銑、鑽等複合加工功能，也可對端面和圓柱面進行輪廓銑切。

    機型特點

  • 極小的 2.6 m2 佔地面積
  • 小直徑零件的高效量產首選機型

    • 高剛性結構

  • 硬軌設計滿足重切削與斷續車削的剛性需求
  • 低重心 30° 斜床設計提供主軸、刀具系統極為穩固的基座

    • 極致切削性能

  • 高可靠度主軸系統設計，最高轉速 6,000 rpm，可搭配 6 吋夾頭或 42 型筒夾
  • 標配櫛式刀具座，換刀快速且能提供充裕的切削剛性

    • 便捷的操作性

  • 後出式鐵屑輸送機設計能讓生產線的機器排列更緊湊

機型組合

T
  • 伺服刀塔
  • 動力刀塔
  • C 軸
M
  • 伺服刀塔
  • 動力刀塔
  • C 軸

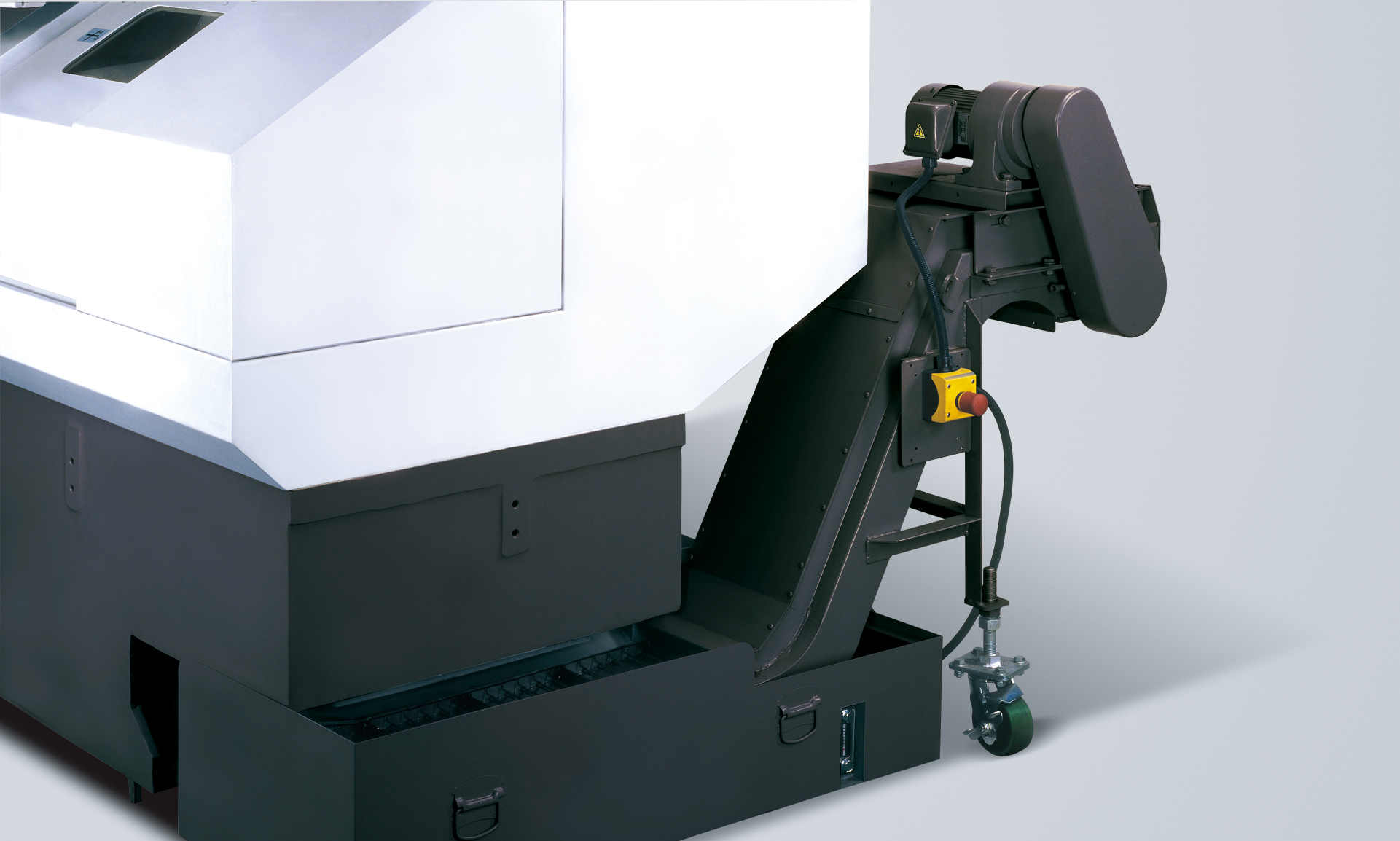

後出式排屑
高剛性鳩尾槽設計 ( X 軸 )

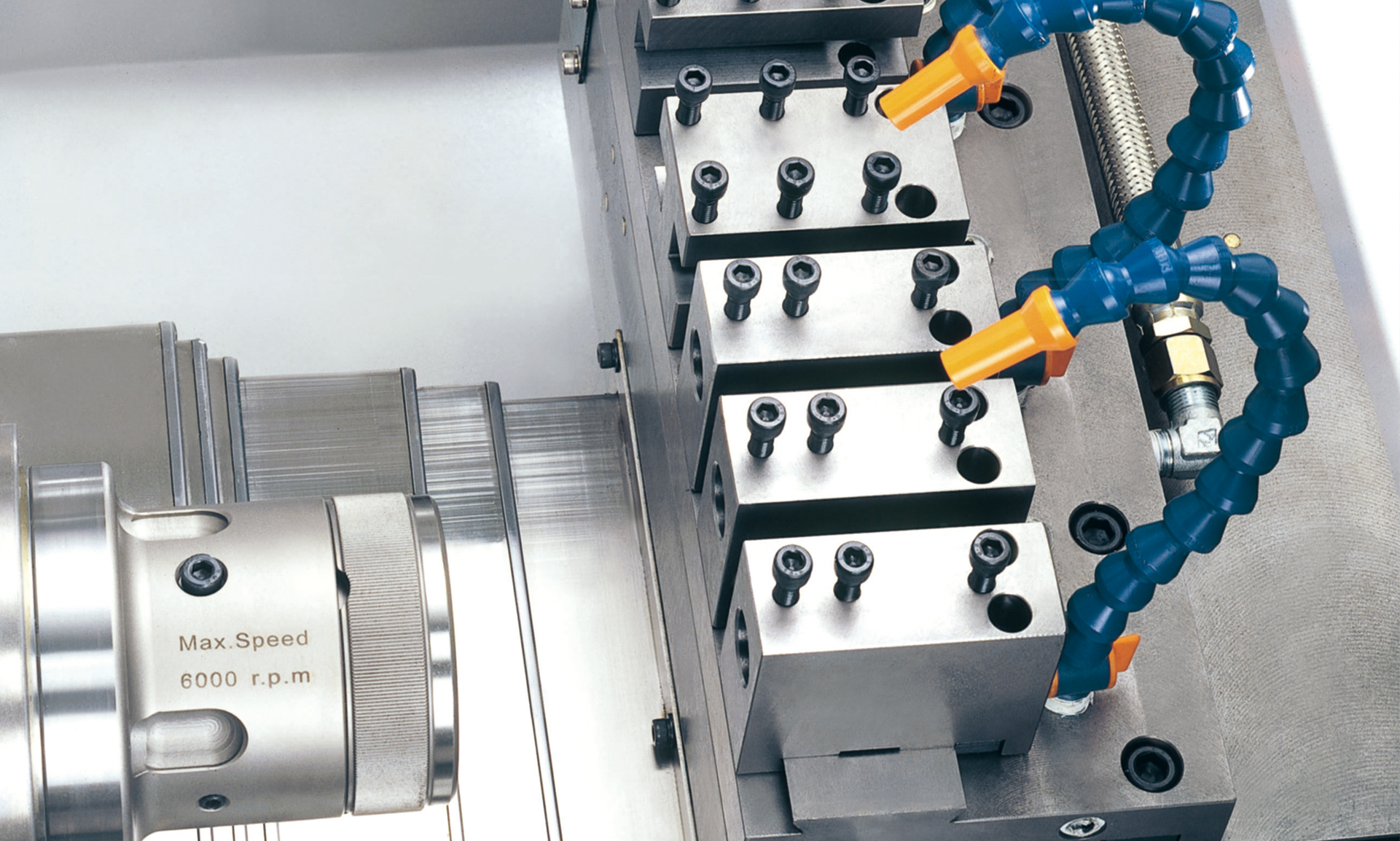

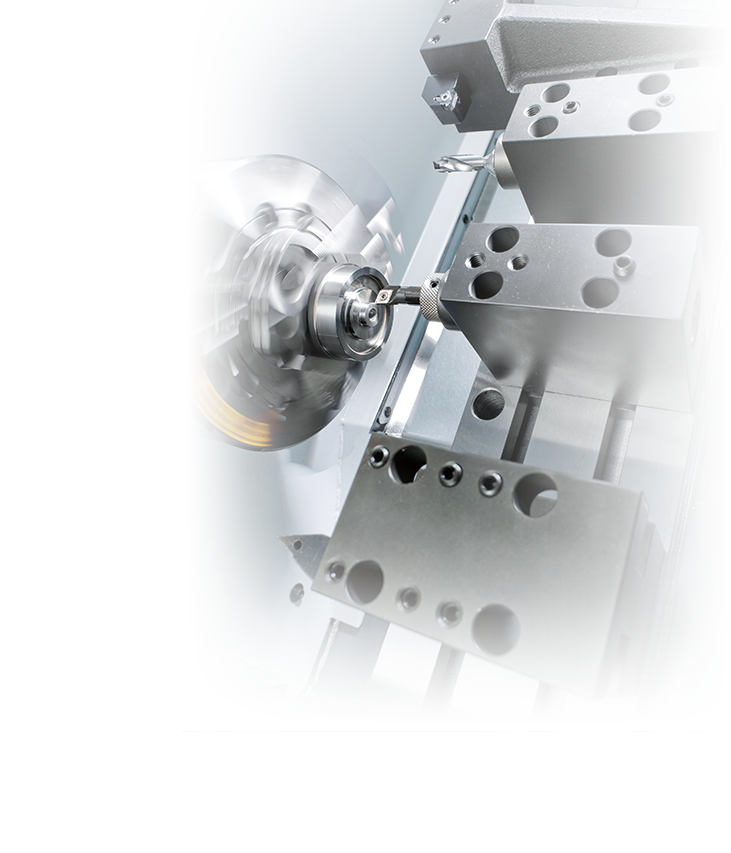

櫛式刀座

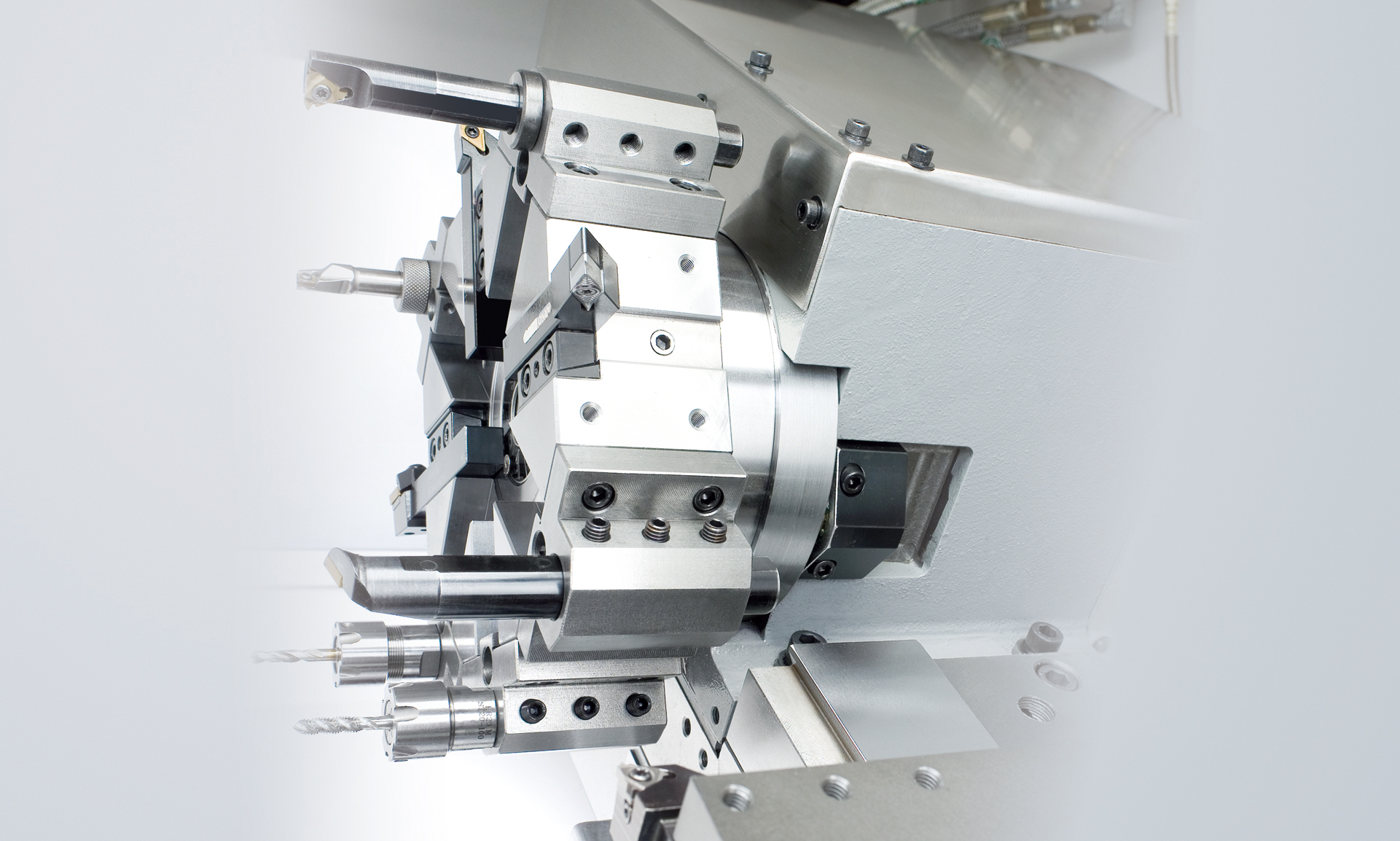

8 支刀伺服刀塔

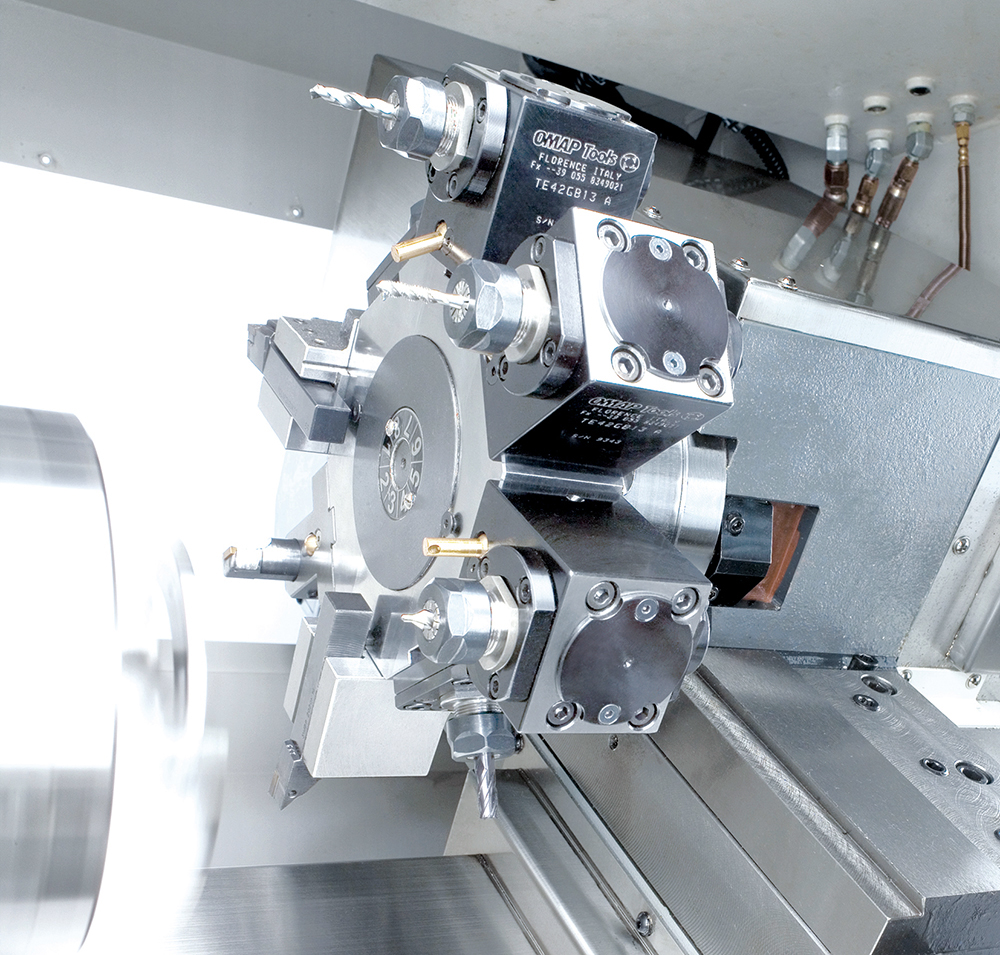

動力刀塔

  • TS-150 結合 C 軸控制及動力刀塔成為車銑複合中心，可將一工件在同一車床內完成車、銑、鑽及攻牙等加工。可避免因為工件在機器間移動所產生的誤差，並節省加工時間及人力。
  • 8 支刀動力刀塔可提供 8 支動力刀具。
  • 動力刀塔運用最新伺服定位科技，相鄰刀具換刀時間僅 0.2 秒完成換刀，對角刀具換刀為 0.5 秒。
    • ( 選用動力刀塔時本系列之最大加工長度調整為 170 mm )
TS-150
TS-150
重要諸元
最大旋徑
mm ( 前門 )
Ø330
最大車削直徑 mm Ø200
最大車削長度 mm 290
夾頭尺寸 6" 或 42 型筒夾
棒材容徑 mm Ø45
主軸
馬達馬力
kW ( 連續 )
5.5
馬達馬力
kW ( 15 分 )
7.5
主軸最高轉速 rpm 6,000
X & Z 軸
X 軸最大行程 mm 305
Z 軸最大行程 mm 320
櫛式刀座
刀具規格 mm □ 20 / Ø25
刀塔 ( 選配 )
刀塔容量 T 8
動力刀塔 ( 選配 )
刀塔容量 T 8
動力刀具規格 ER20
下列資訊可能為選用配備，詳情請洽程泰機械
