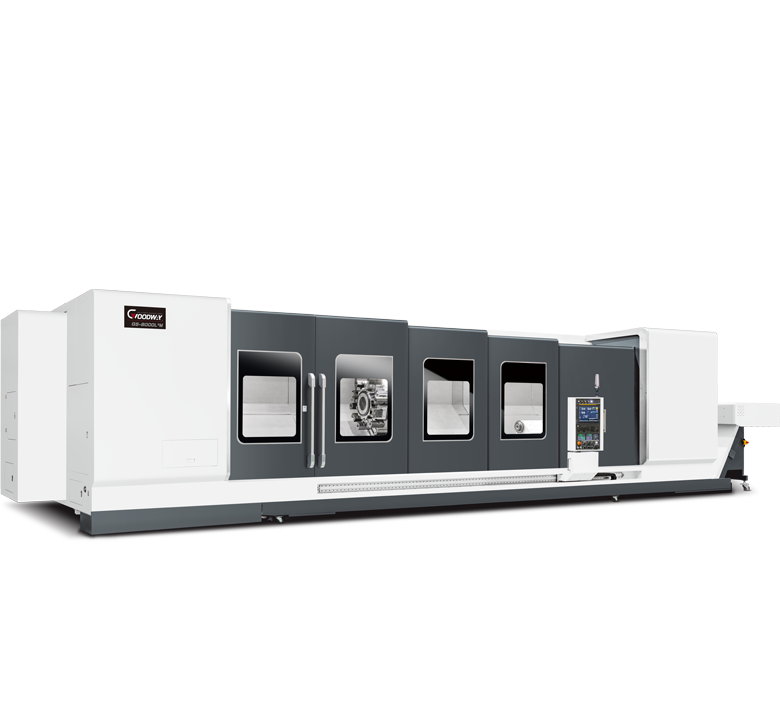

GS-8000 大型高剛性車銑複合機

夾頭尺寸 18" / 21" / 24" / 32"
主軸通孔徑 Ø205 / 260 / 320 mm
最大旋徑 Ø1,030 mm
最大車削長度 6,200 mm ( GS-8000 L6 )

GS-8000

挾帶著業界領先的科技與高品質零件，程泰 GS-8000 系列大型 CNC 車床，以高剛性硬軌底座為基礎，搭載大直徑伺服刀塔與大扭力齒輪式主軸，為一款針對大尺寸工件與不易切削材質所設計的高性能系列機型。此外，本系列另可選用動力刀塔與 C 軸成為車銑複合機、也可選用市面上行程最大的 Y 軸控制功能，協助您輕易克服今日與未來的各種加工需求。

    機型特點

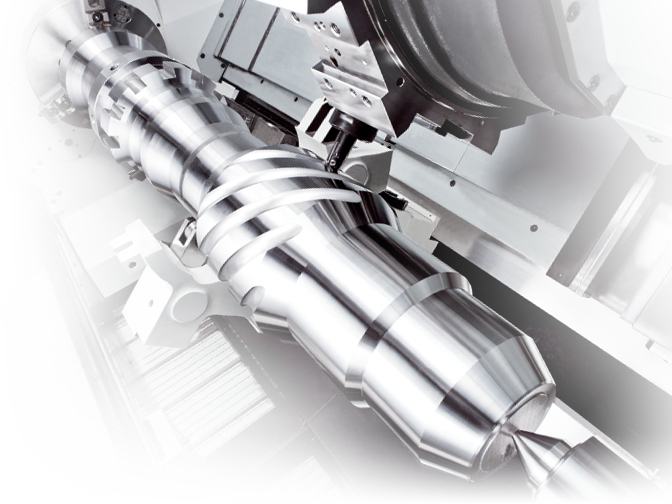

  • 長型、大直徑工件的最佳生產解決方案
  • 主軸通孔徑可達 Ø320 mm, Y 軸行程高達 ±160 mm

    • 高剛性結構

  • X / Z 軸採用超大尺寸硬軌並配合大跨距的設計
  • 採用高品級鑄件之低重心底座，提供本系列超高的剛性基礎

    • 極致切削性能

  • 45 kW 主軸馬達驅動三檔變速齒輪箱，主軸扭矩輸出最高達 7,100 Nm
  • 高剛性、超大刀盤直徑之 12 支刀伺服定位刀塔

    • 便捷的操作性

  • 高效率可程式尾座搭配 MT#6 內旋轉式心軸
  • 自動對心油壓中心架之容許工件外徑最高達 Ø520 mm

    • 複合化加工

  • 動力刀具由 9 kW 之主軸馬達驅動，能以高扭矩輸出充沛的動力
  • 同級機種最大的 Y 軸行程，能輕易完成大尺寸且複雜型態的工件

機型組合

M
  • 動力刀塔
  • C 軸
  • Y 軸
Y
  • 動力刀塔
  • C 軸
  • Y 軸

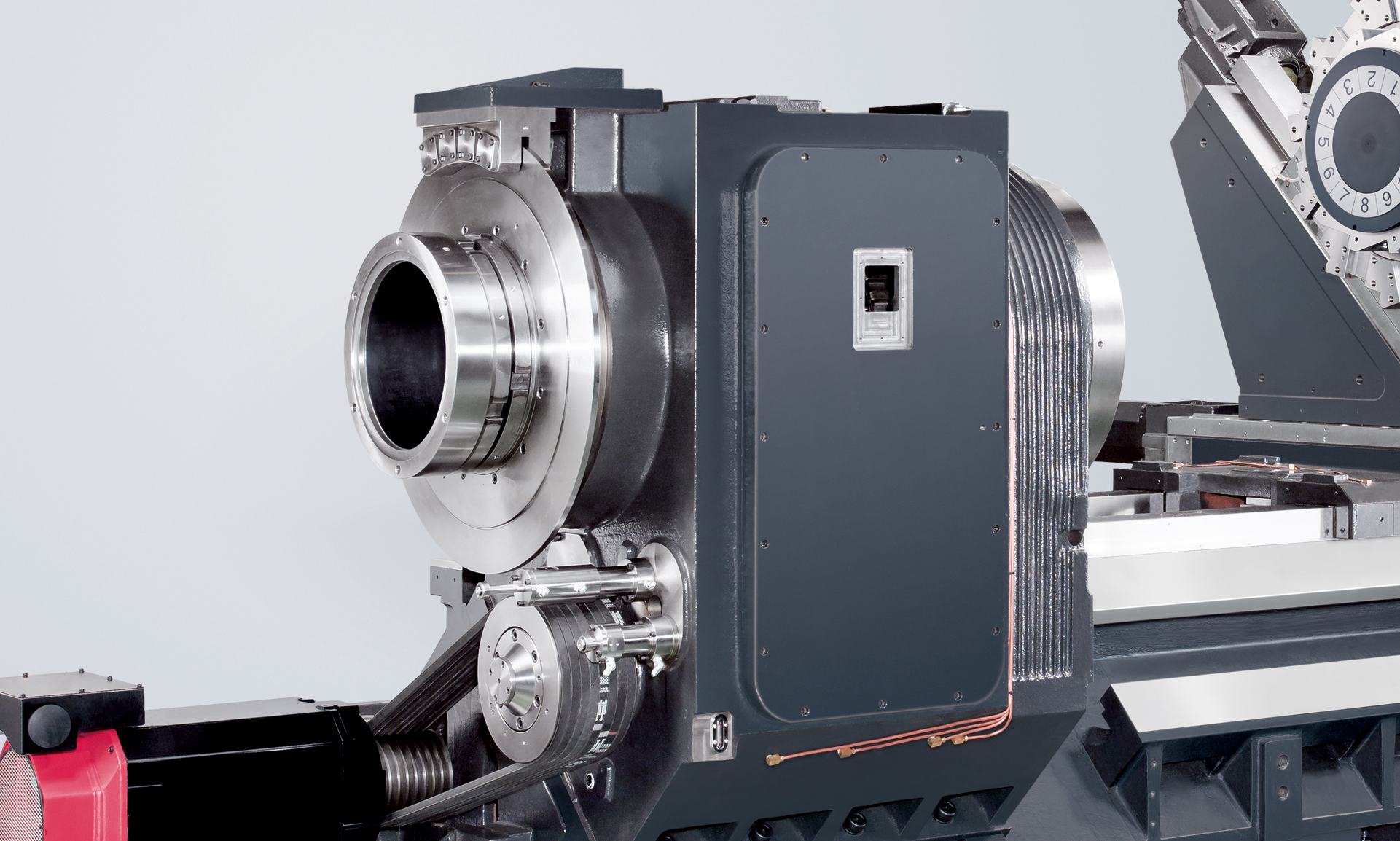

重負荷主軸頭

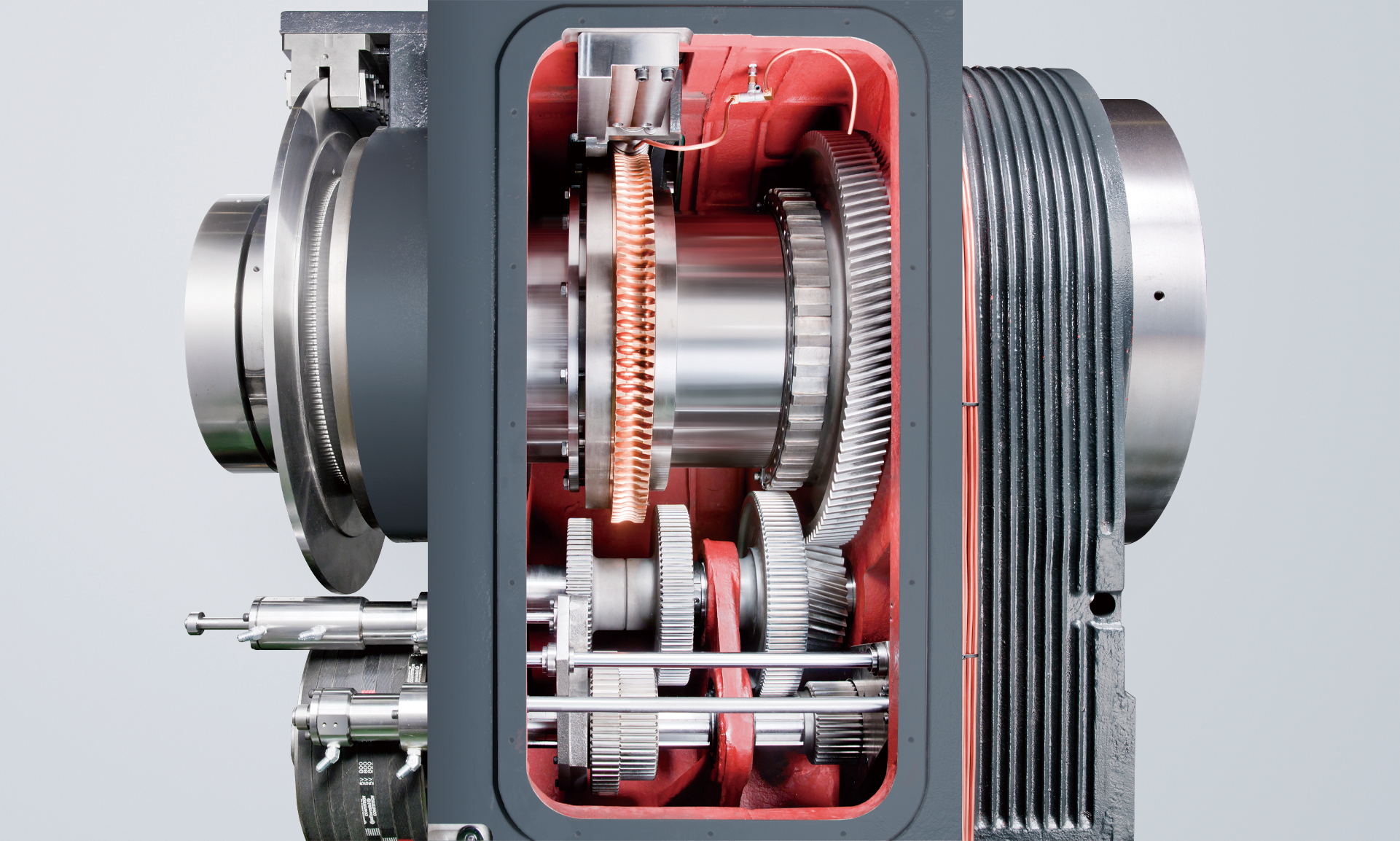

三段變速大扭力齒輪箱

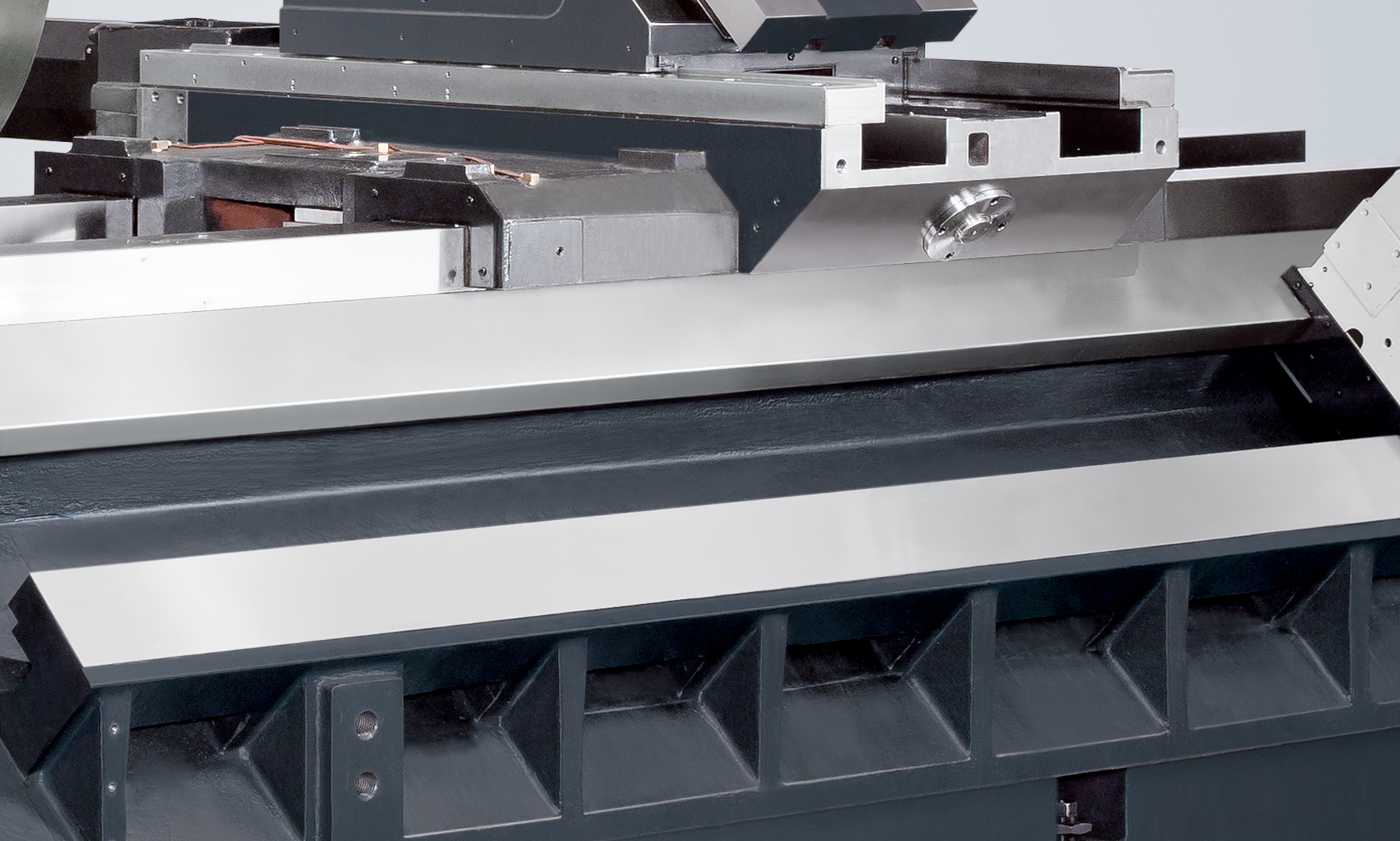

高剛性硬軌設計

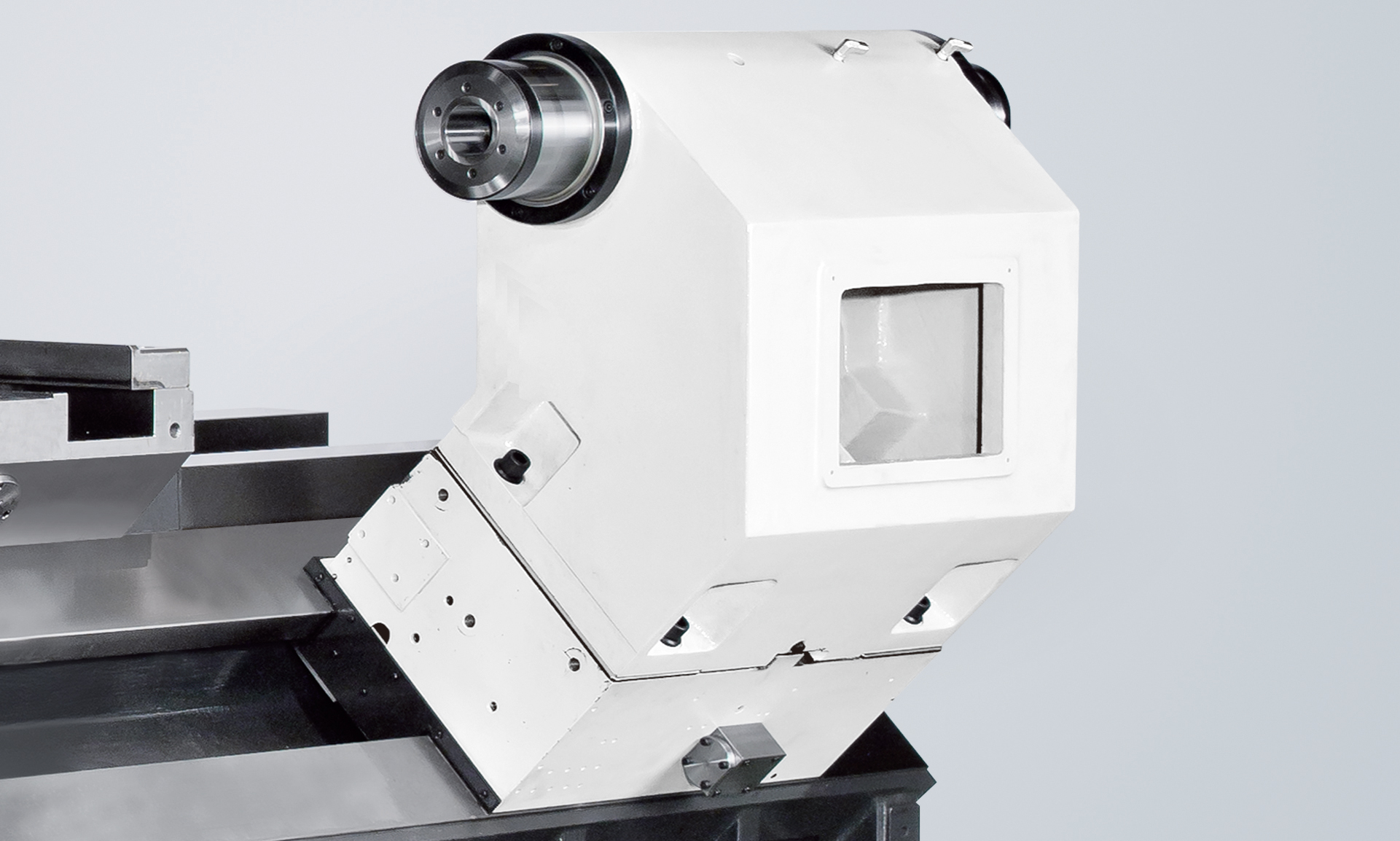

可程式尾座及 MT#6 內旋轉式心軸
動力刀塔
C軸

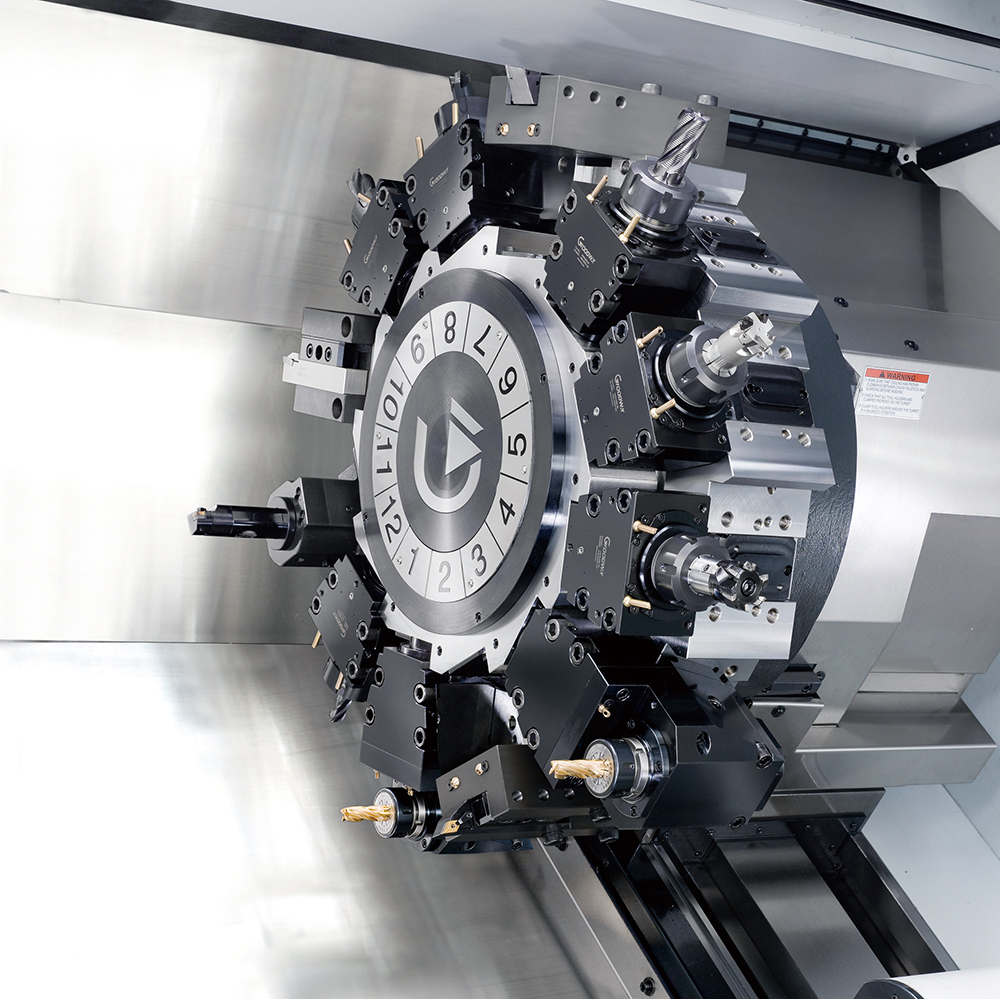

動力刀塔

  • 動力刀塔採用大功率 9 kW ( 30 min. ) 雙線圈高扭力主軸馬達。切削能力較 BT40 規格之加工中心機更為優異，可輕易完成任何困難的切削任務。
  • 12 支刀動力刀塔可裝置 12 支動力刀具，且僅在工作位置之刀具旋轉，其餘不旋轉。

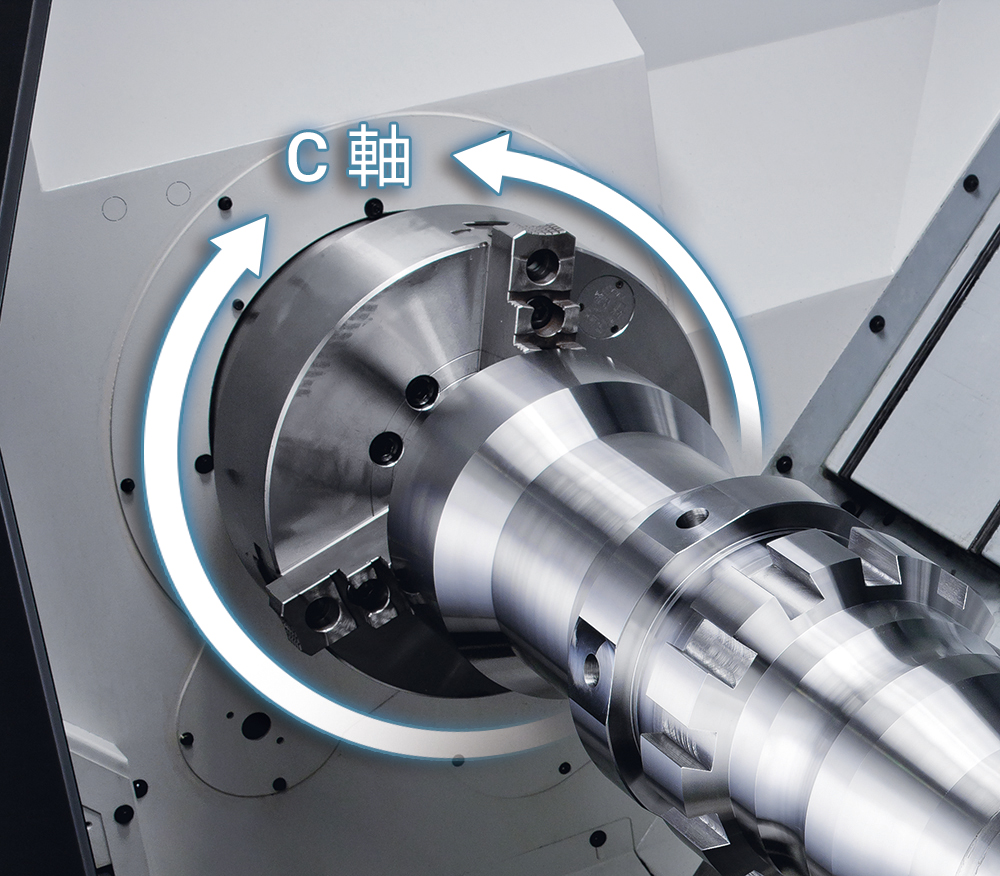

C 軸

  • 以 Cf 軸結合碟式煞車系統提供市面上剛性最強的 C 軸功能。
  • 結合動力刀塔，Cf 軸及碟式煞車系統可提供鑽、銑、攻牙等複合功能，包括圓柱及極座標插補之輪廓加工，類同加工中心機第 4 軸旋轉台功能。
  • 利用 FANUC 伺服馬達擁有每轉 100 萬脈波的超高解析度信號及高輸出扭矩的特性，工件表面加工精度較 Cs 軸 ( 由主軸驅動 ) 車床優異甚多，即使在重切削下動態精度也可達 ±0.02˚。

Y 軸控制功能

  • 320 mm 超大 Y 軸行程，可滿足航太、造船、能源設備產業等多項大型複雜零件之加工需求。
  • Y 軸軌道亦採用高剛性硬軌設計

超大 Y 軸行程

320mm ( ±160mm )
GS-8000 GS-8600 GS-8800
GS-8000 GS-8600 GS-8800
重要諸元
最大旋徑 mm Ø1,030
最大車削直徑 mm Ø970
最大車削長度 mm L : 1,200 / L2 : 2,200 / L3 : 3,200 / L4 : 4,200 / L5 : 5,200 / L6 : 6,200
夾頭尺寸 18" / 21" / 24" / 32"
主軸通孔徑 mm Ø205 Ø260 Ø320
主軸
馬達馬力
kW ( 連續 )
30
馬達馬力
kW ( 15 分 )
45
主軸最高轉速 rpm 1,100 800 700
X & Z 軸
X 軸最大行程 mm 525
Z 軸最大行程 mm L : 1,200 / L2 : 2,200 / L3 : 3,200 / L4 : 4,200 / L5 : 5,200 / L6 : 6,200
刀塔
刀塔容量 T 12
動力刀塔 ( 選配 )
動力刀塔容量 T 12
動力刀具規格 ER50
動力刀具轉速 rpm 3,000
Y 軸 ( 選配 )
最大車削直徑 mm Ø910
X 軸最大行程 mm 515
Y 軸最大行程 mm ±160
尾座
心軸內錐孔 MT#6 ( 固定頂針 )
心軸直徑 mm Ø160
心軸行程 mm 150
選擇規格：
GS-8000
重要諸元
最大旋徑 mm Ø1,030
最大車削直徑 mm Ø970
最大車削長度 mm L : 1,200 / L2 : 2,200 / L3 : 3,200 / L4 : 4,200 / L5 : 5,200 / L6 : 6,200
夾頭尺寸 18" / 21" / 24" / 32"
主軸通孔徑 mm Ø205
主軸
馬達馬力
kW ( 連續 )
30
馬達馬力
kW ( 15 分 )
45
主軸最高轉速 rpm 1,100
X & Z 軸
X 軸最大行程 mm 525
Z 軸最大行程 mm L : 1,200 / L2 : 2,200 / L3 : 3,200 / L4 : 4,200 / L5 : 5,200 / L6 : 6,200
刀塔
刀塔容量 T 12
動力刀塔 ( 選配 )
動力刀塔容量 T 12
動力刀具規格 ER50
動力刀具轉速 rpm 3,000
Y 軸 ( 選配 )
最大車削直徑 mm Ø910
X 軸最大行程 mm 515
Y 軸最大行程 mm ±160
尾座
心軸內錐孔 MT#6 ( 固定頂針 )
心軸直徑 mm Ø160
心軸行程 mm 150
GS-8600
重要諸元
最大旋徑 mm Ø1,030
最大車削直徑 mm Ø970
最大車削長度 mm L : 1,200 / L2 : 2,200 / L3 : 3,200 / L4 : 4,200 / L5 : 5,200 / L6 : 6,200
夾頭尺寸 18" / 21" / 24" / 32"
主軸通孔徑 mm Ø260
主軸
馬達馬力
kW ( 連續 )
30
馬達馬力
kW ( 15 分 )
45
主軸最高轉速 rpm 800
X & Z 軸
X 軸最大行程 mm 525
Z 軸最大行程 mm L : 1,200 / L2 : 2,200 / L3 : 3,200 / L4 : 4,200 / L5 : 5,200 / L6 : 6,200
刀塔
刀塔容量 T 12
動力刀塔 ( 選配 )
動力刀塔容量 T 12
動力刀具規格 ER50
動力刀具轉速 rpm 3,000
Y 軸 ( 選配 )
最大車削直徑 mm Ø910
X 軸最大行程 mm 515
Y 軸最大行程 mm ±160
尾座
心軸內錐孔 MT#6 ( 固定頂針 )
心軸直徑 mm Ø160
心軸行程 mm 150
GS-8800
重要諸元
最大旋徑 mm Ø1,030
最大車削直徑 mm Ø970
最大車削長度 mm L : 1,200 / L2 : 2,200 / L3 : 3,200 / L4 : 4,200 / L5 : 5,200 / L6 : 6,200
夾頭尺寸 18" / 21" / 24" / 32"
主軸通孔徑 mm Ø320
主軸
馬達馬力
kW ( 連續 )
30
馬達馬力
kW ( 15 分 )
45
主軸最高轉速 rpm 700
X & Z 軸
X 軸最大行程 mm 525
Z 軸最大行程 mm L : 1,200 / L2 : 2,200 / L3 : 3,200 / L4 : 4,200 / L5 : 5,200 / L6 : 6,200
刀塔
刀塔容量 T 12
動力刀塔 ( 選配 )
動力刀塔容量 T 12
動力刀具規格 ER50
動力刀具轉速 rpm 3,000
Y 軸 ( 選配 )
最大車削直徑 mm Ø910
X 軸最大行程 mm 515
Y 軸最大行程 mm ±160
尾座
心軸內錐孔 MT#6 ( 固定頂針 )
心軸直徑 mm Ø160
心軸行程 mm 150
下列資訊可能為選用配備，詳情請洽程泰機械

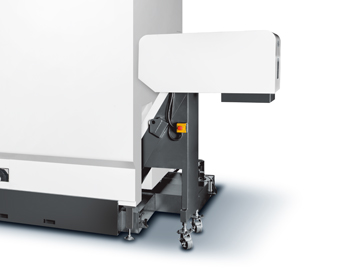

鐵屑輸送機
