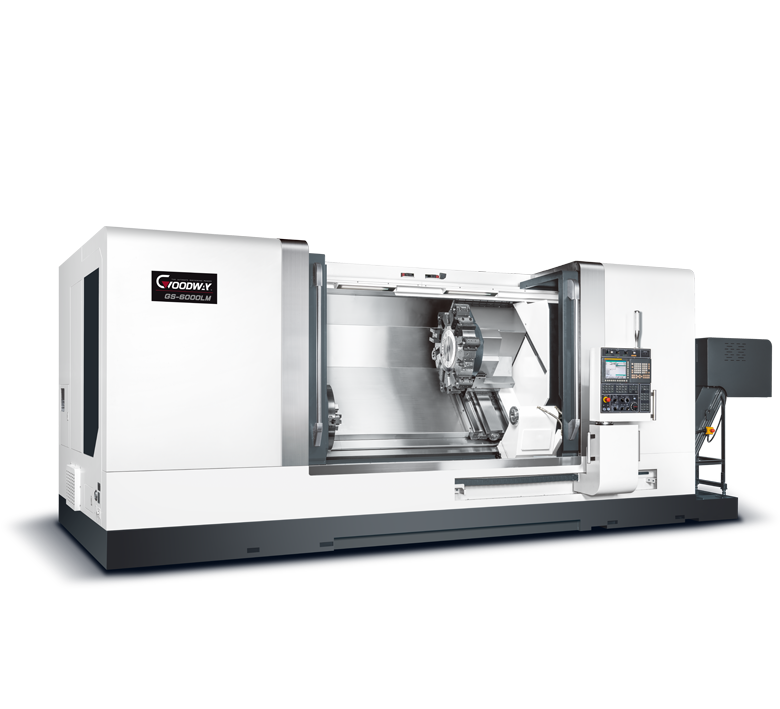

GS-6000 最高性能車銑複合機

夾頭尺寸 15" ~ 24"
棒材容徑 Ø115 / 175 / 205 / 260 mm
最大旋徑 ( 前門 ) Ø930 mm
最大車削長度 3,300 mm ( GS-6000 L3 )

GS-6000

挾帶著業界領先科技與高品質零件，程泰 GS-6000 系列最高性能 CNC 車床，採用高剛性硬軌底座，搭載超大直徑伺服定位刀塔與兩檔變速齒輪式主軸，配合最新研發科技與嚴謹的品質管制，提供您極重切削與大尺寸工件的加工能力。此外，本系列另可選用車削長度達 3,300mm 的「L3」機型或搭載動力刀塔及 C 軸的「M」機型，使得本系列具備更高的加工彈性與車銑複合能力，可以輕易達成今日及未來的各種加工需求。

    機型特點

  • 長型、大直徑工件的最佳生產解決方案
  • 超高剛性硬軌斜床，極重切削性能

    • 高剛性結構

  • X / Z 軸採用超大尺寸硬軌並配合大跨距的設計
  • 低重心 45° 正斜床確保最高的結構剛性

    • 極致切削性能

  • 37 kW 主軸馬達驅動二檔變速齒輪箱，主軸扭矩輸出最高達 4,300 Nm
  • 高剛性、超大刀盤直徑之 12 支刀伺服定位刀塔

    • 便捷的操作性

  • 高效率可程式尾座
  • 高剛性手動中心架 / 自動對心油壓中心架

    • 複合化加工

  • 動力刀具由 9 kW 之主軸馬達驅動，能以高扭矩輸出充沛的動力

機型組合

M
  • 動力刀塔
  • C 軸

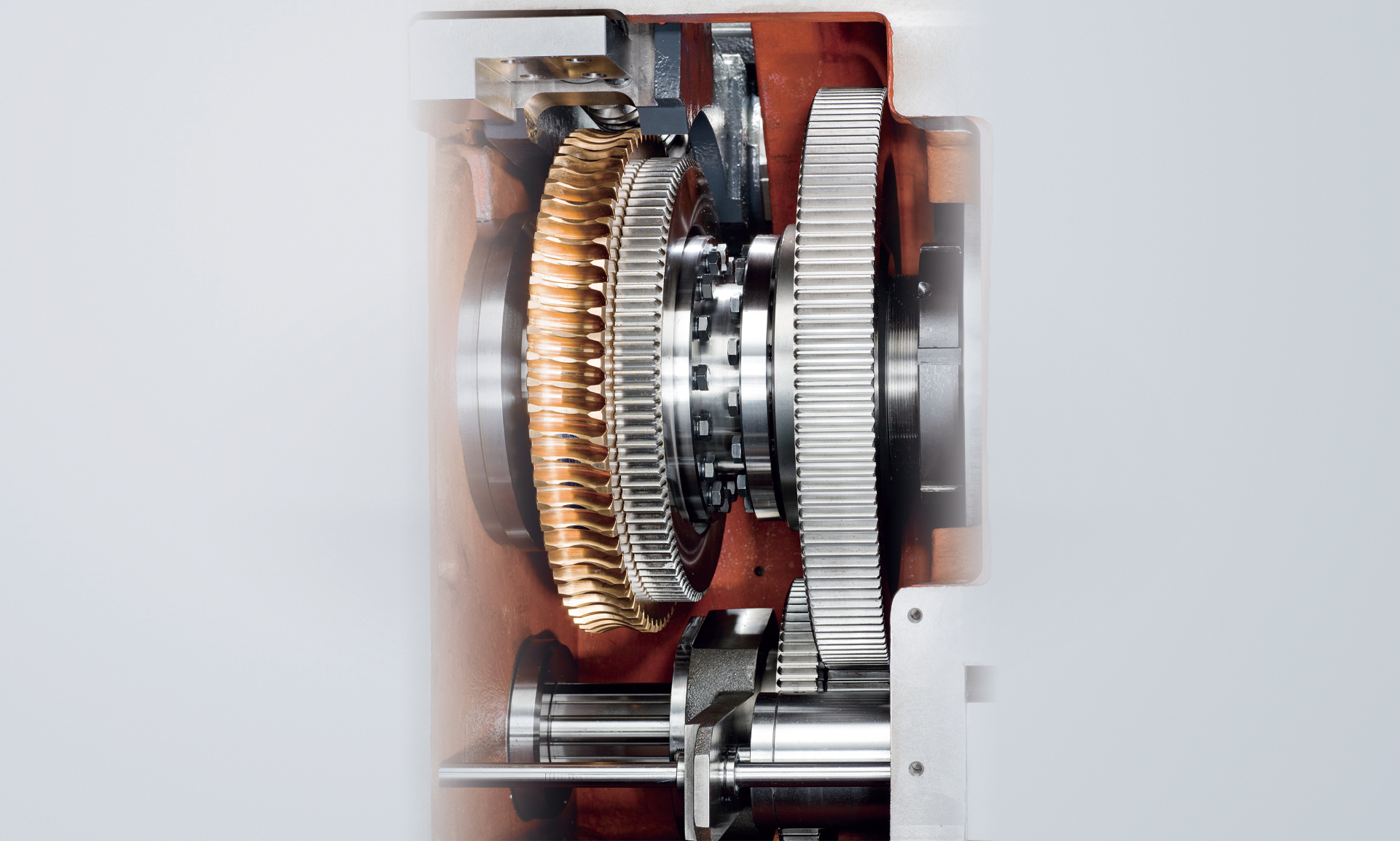

二段變速大扭力齒輪箱

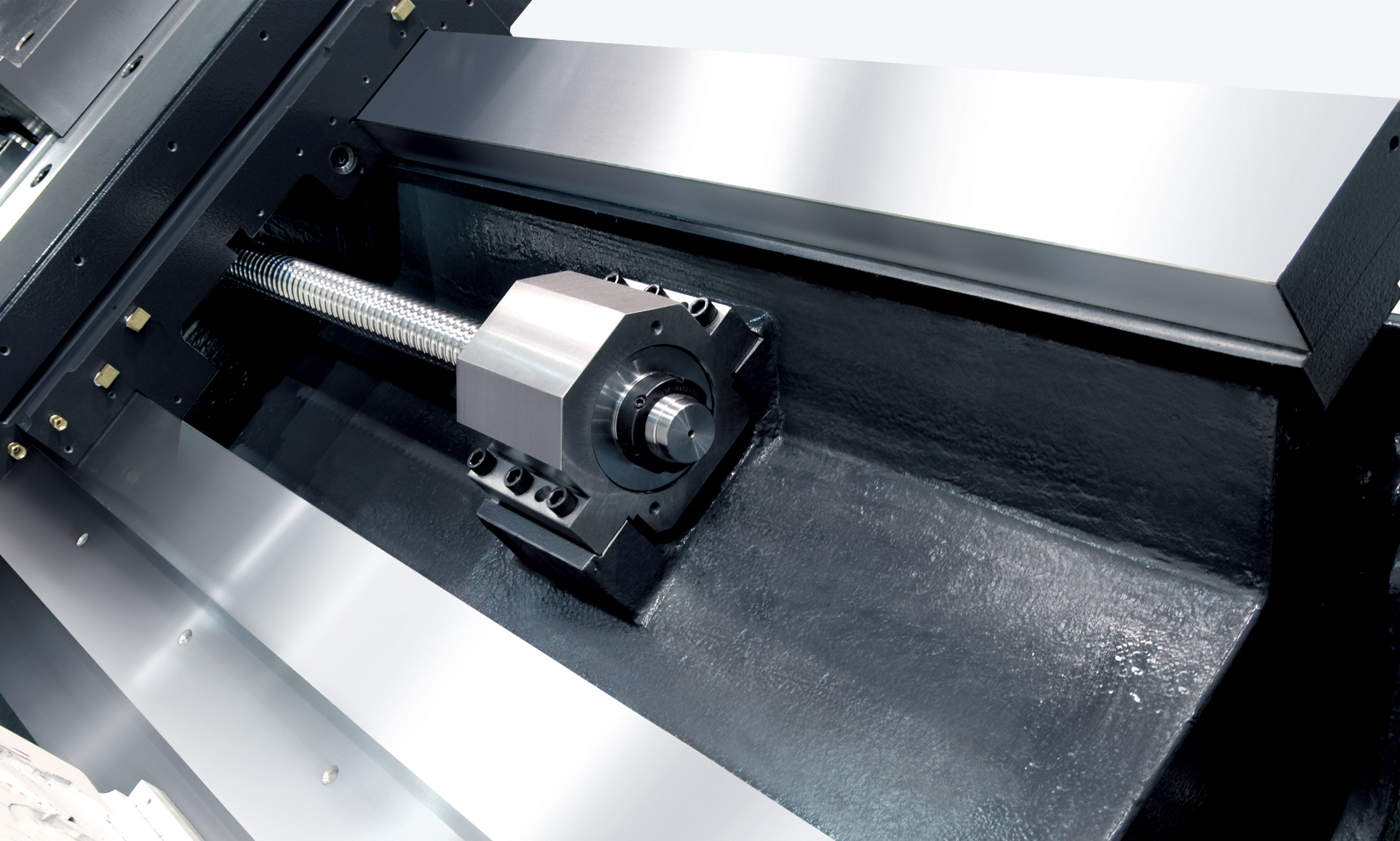

高剛性硬軌設計

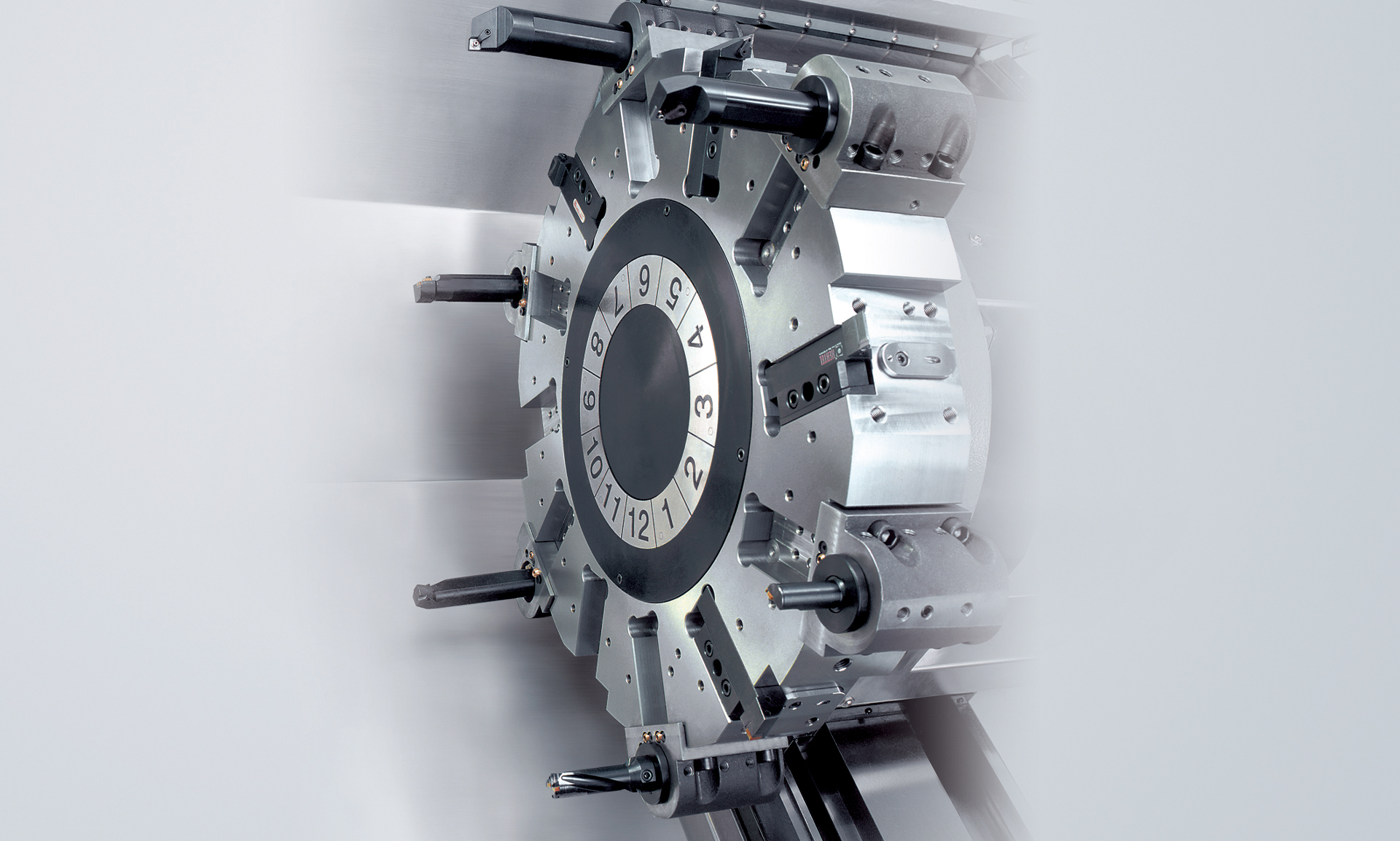

超大尺寸伺服刀塔

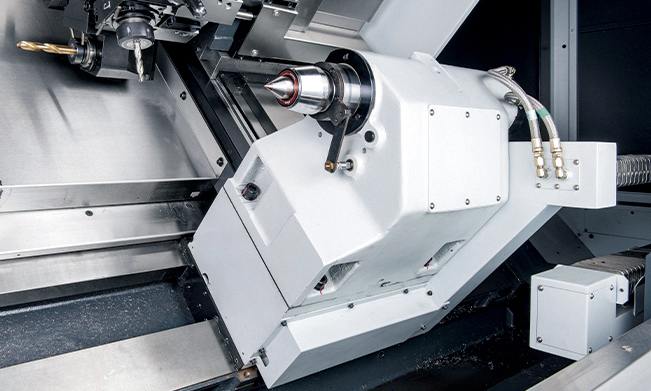

可程式尾座及內旋轉式心軸
動力刀塔
C軸

動力刀塔

  • GS-6000 系列動力刀塔採用大功率 9 kW ( 30 分 ) 雙線圈高扭力主軸馬達。切削能力較 BT40 等級之加工中心機更為優異，可輕易完成任何困難的切削任務。
  • 12 支刀動力刀塔可提供裝置 12 支動力刀具，且僅在工作位置之刀具旋轉，其餘不旋轉。

C 軸

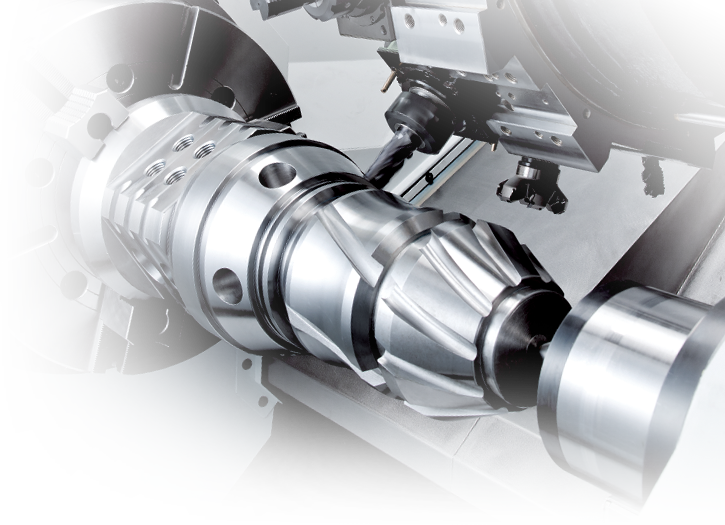

  • 結合動力刀塔，Cf 軸及碟式煞車系統可提供鑽、銑、攻牙等複合功能，包括圓柱及極座標插補之輪廓加工，類同加工中心機第 4 軸旋轉台之功能。
  • 本車床之 FANUC 伺服馬達擁有每轉 100 萬脈波的超高解析度信號及 1,800 N-m ( 連續 ) 扭矩，工件表面加工精度較 Cs 軸 ( 由主軸驅動 ) 車床優異甚多，即使在重切削下動態精度也可達 ±0.02°。
GS-6000 GS-6600 GS-6800
GS-6000 GS-6600 GS-6800
重要諸元
最大旋徑
mm ( 前門 )
Ø930
最大車削直徑 mm Ø880
最大車削長度 mm 1,020 / 2,000 / 3,300
夾頭尺寸 15" / 18" 20" ( 選配油壓夾頭 ) 22" ( 選配空壓夾頭 ) 24" ( 選配空壓夾頭 )
棒材容徑 mm Ø115 Ø175 Ø205 Ø260
主軸
馬達馬力
kW ( 連續 )
30
馬達馬力
kW ( 30 分 )
37
主軸最高轉速 rpm 低檔 550 550 400
高檔 2,000 1,100 800
X & Z 軸
X 軸最大行程 mm 500
Z 軸最大行程 mm 1,050 / 2,020 / 3,300
刀塔
刀塔容量 T 12
動力刀塔 ( 選配 )
刀塔容量 T 12
動力刀塔刀具規格 ER50
動力刀具轉速 rpm 10 ~ 3,000
尾座
心軸內錐孔 MT#4 ( 固定頂針 ) / MT#5 ( 活動頂針 ) / MT#5 ( 固定頂針 ) / MT#6 ( 活動頂針 )
心軸直徑mm Ø110 / Ø160 / Ø120
尾座本體行程 mm 790 / 1,790 / 3,200
選擇規格：
GS-6000
重要諸元
最大旋徑 ( 前門 ) Ø930 mm
最大車削直徑 Ø880 mm
最大車削長度 1,020 / 2,000 / 3,300 mm
夾頭尺寸 15" ( 選配 18" )
棒材容徑 Ø115 mm
主軸
馬達馬力 ( 連續 ) 30 kW
馬達馬力 ( 30 分 ) 37 kW
主軸最高轉速 低檔 550 rpm
高檔 2,000 rpm
X & Z 軸
X 軸最大行程 500 mm
Z 軸最大行程 1,050 / 2,020 / 3,300 mm
刀塔
刀塔容量 12 支刀
動力刀塔 ( 選配 )
刀塔容量 T 12
動力刀塔刀具規格 ER50
動力刀具轉速 rpm 10 ~ 3,000
尾座
心軸內錐孔 MT#4 ( 固定頂針 ) / MT#5 ( 活動頂針 ) / MT#5 ( 固定頂針 ) / MT#6 ( 活動頂針 )
心軸直徑 mm Ø110 / Ø160 / Ø120
尾座本體行程 mm 790 / 1,790 / 3,200
GS-6600
重要諸元
最大旋徑 ( 前門 ) Ø930 mm
最大車削直徑 Ø880 mm
最大車削長度 1,020 / 2,000 / 3,300 mm
夾頭尺寸 20" ( 選配油壓夾頭 ) 22" ( 選配空壓夾頭 )
棒材容徑 Ø175 mm Ø205 mm
主軸
馬達馬力 ( 連續 ) 30 kW
馬達馬力 ( 30 分 ) 37 kW
主軸最高轉速 低檔 550 rpm
高檔 1,100 rpm
X & Z 軸
X 軸最大行程 500 mm
Z 軸最大行程 1,050 / 2,020 / 3,300 mm
刀塔
刀塔容量 12 支刀
動力刀塔 ( 選配 )
刀塔容量 T 12
動力刀塔刀具規格 ER50
動力刀具轉速 rpm 10 ~ 3,000
尾座
心軸內錐孔 MT#4 ( 固定頂針 ) / MT#5 ( 活動頂針 ) / MT#5 ( 固定頂針 ) / MT#6 ( 活動頂針 )
心軸直徑 mm Ø110 / Ø160 / Ø120
尾座本體行程 mm 790 / 1,790 / 3,200
GS-6800
重要諸元
最大旋徑 ( 前門 ) Ø930 mm
最大車削直徑 Ø880 mm
最大車削長度 1,020 / 2,000 / 3,300 mm
夾頭尺寸 24" ( 選配空壓夾頭 )
棒材容徑 Ø260 mm
主軸
馬達馬力 ( 連續 ) 30 kW
馬達馬力 ( 30 分 ) 37 kW
主軸最高轉速 低檔 400 rpm
高檔 800 rpm
X & Z 軸
X 軸最大行程 500 mm
Z 軸最大行程 1,050 / 2,020 / 3,300 mm
刀塔
刀塔容量 12 支刀
動力刀塔 ( 選配 )
刀塔容量 T 12
動力刀塔刀具規格 ER50
動力刀具轉速 rpm 10 ~ 3,000
尾座
心軸內錐孔 MT#4 ( 固定頂針 ) / MT#5 ( 活動頂針 ) / MT#5 ( 固定頂針 ) / MT#6 ( 活動頂針 )
心軸直徑 mm Ø110 / Ø160 / Ø120
尾座本體行程 mm 790 / 1,790 / 3,200
下列資訊可能為選用配備，詳情請洽程泰機械

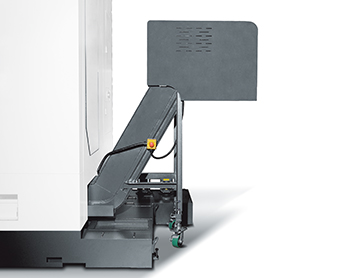

鐵屑輸送機
