GA 超高性能車銑複合機

夾頭尺寸 8" / 10" / 12" / 15"
棒材容徑 Ø65 / 80 / 90 / 105 mm
最大旋徑 Ø580 / 600 mm
最大車削長度 1,225 mm ( GA-3300 L )

GA

挾帶著強悍的重切削能力與極致的加工精度，程泰 GA 系列 CNC 車削中心，憑藉大馬力主軸馬達、高剛性硬軌結構與高效率伺服定位刀塔，能顯著地縮短切削循環時間、克服任何不易切削材質的加工任務，從而提高您的市場競爭力。除此之外，GA 系列具備超越同級機種的標準功能與配備，並可進一步選配 C 軸與動力刀塔成為車銑複合機。全方位的性能優勢，堪稱是當今市場上性價比最高的機種之一。

    機型特點

  • 超高性價比的硬軌機種
  • 全方位的自動化生產解決方案

    • 高剛性結構

  • 硬軌設計滿足重切削與斷續車削的剛性需求
  • 通過精密手工鏟花程序能確保最高的組裝精度與均衡負載

    • 極致切削性能

  • 高於同級機種 2.5~4 倍扭矩值的主軸系統，重切削能力極為優異
  • 高負荷 12 支刀伺服定位刀塔，對邊刀具換刀僅需 0.5 秒

    • 便捷的操作性

  • 高效率可程式尾座
  • 自動對心油壓中心架

    • 複合化加工

  • 可選配 12 支刀動力刀塔，動力刀具轉速最高可達 4,000 rpm
  • 動力刀塔搭配程泰動力刀具座可提供極為強悍的銑削性能

機型組合

M
  • 動力刀塔
  • C 軸

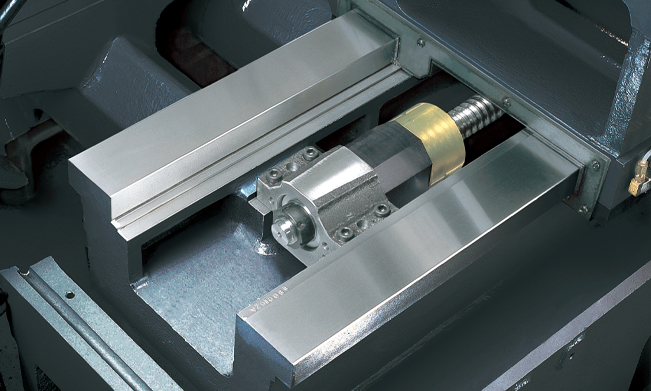

高剛性硬軌設計

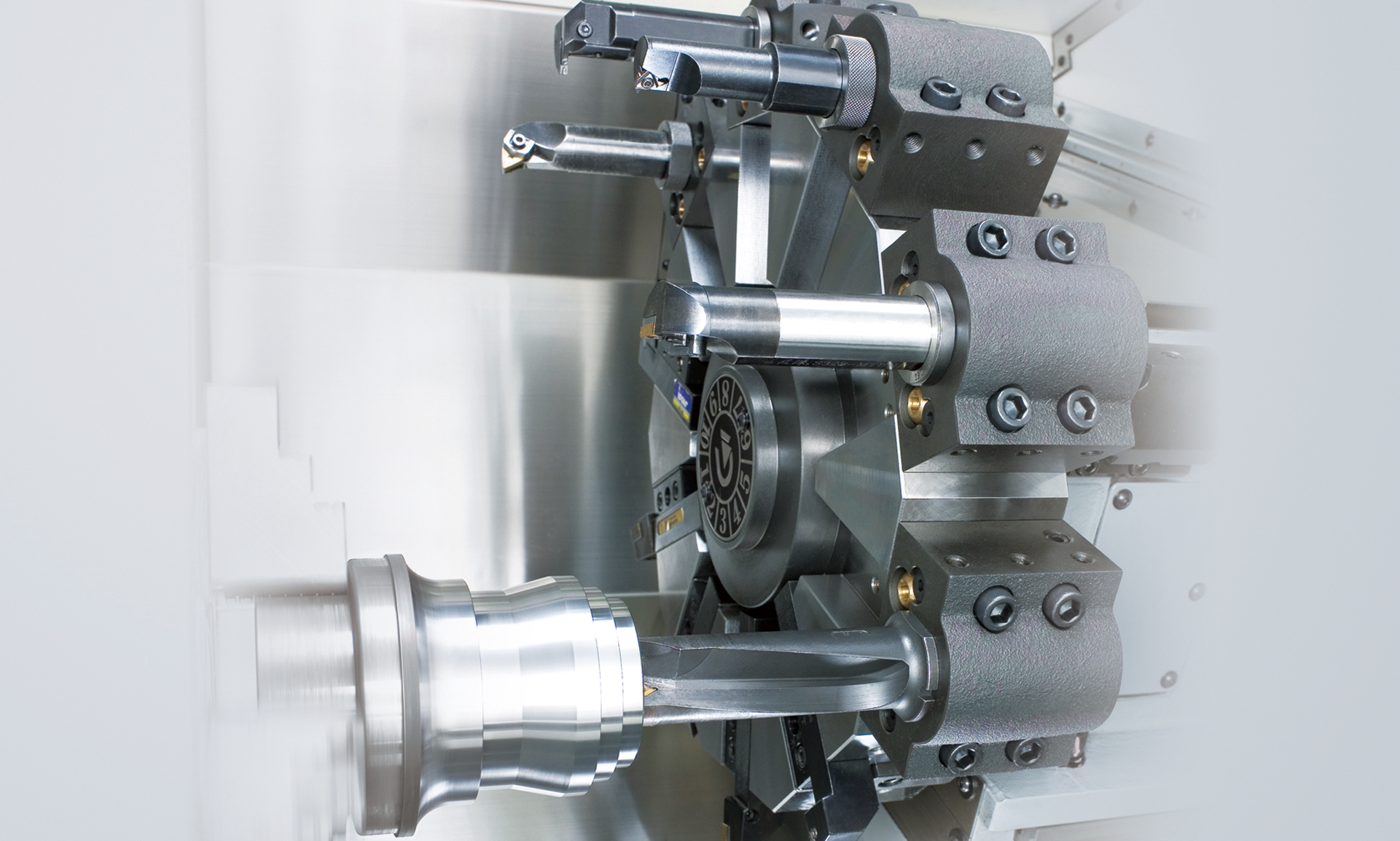

12 支刀伺服刀塔
精密手工鏟花工藝

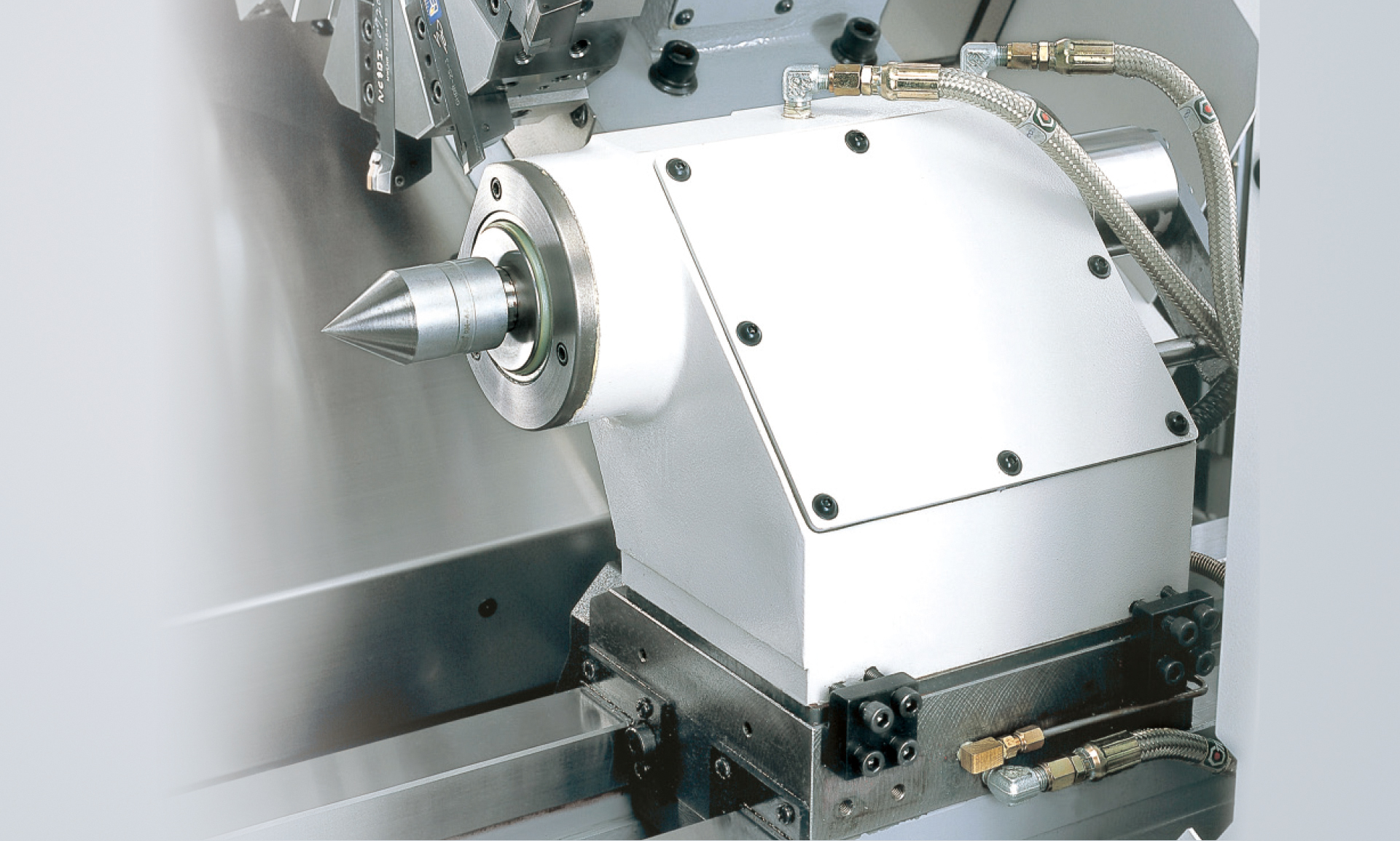

可程式尾座
動力刀塔
C軸

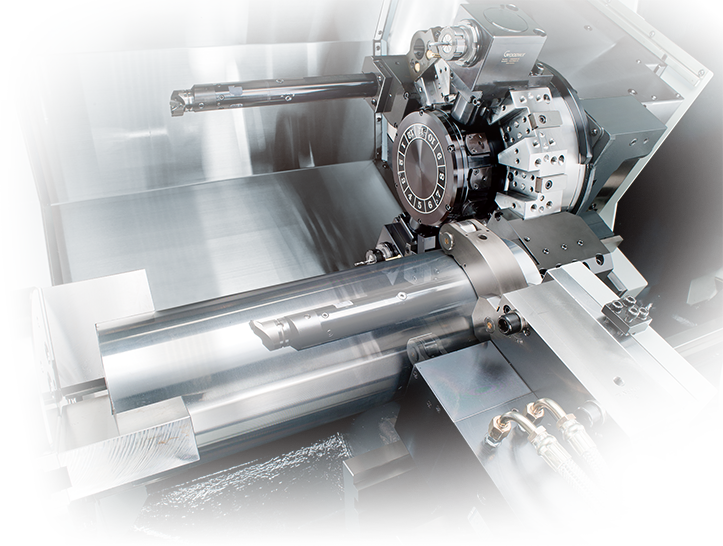

動力刀塔

  • GA 系列結合 C 軸控制及動力刀塔成為車銑複合中心，可將一工件在同一車床內完成車、銑、鑽及攻牙等加工。避免因為工件在機器間移動所產生的誤差，並節省加工時間及人力。
  • 12 支刀動力刀塔可安裝 12 支動力刀具 ( 僅在工作位置之刀具旋轉 )，刀盤不需推出即可完成換刀。
  • 動力刀塔運用最新伺服定位科技，相鄰刀具換刀時間僅 0.2 秒完成換刀，對角刀具換刀為 0.5 秒。
  • 動力刀具採用先進之 AC 伺服馬達驅動方式，能以高扭矩輸出充沛的動力，輕易完成最困難的加工。

C 軸

  • GA 系列以 Cf 軸結合碟式煞車系統提供市面上剛性最強的 C 軸功能，在 Cf 軸模式下，以伺服馬達帶動主軸轉動，結合帶動時間小於 2 秒。
  • 結合動力刀塔，Cf 軸及碟式煞車系統可提供鑽、銑、攻牙等複合功能，包括圓柱及極座標插補之輪廓加工 ( 類同加工中心機第 4 軸旋轉台功能 )。
  • 本車床之 FANUC 伺服馬達擁有每轉 33,000,000 脈波的超高解析度信號及 480 Nm ( 連續 ) 扭矩，工件表面加工精度較 Cs 軸 ( 由主軸驅動 ) 車床優異甚多，即使在重切削下動態精度也可達 ±0.02°。
GA-2000 GA-2800 GA-3300 GA-3600
GA-2000 GA-2800 GA-3300 GA-3600
重要諸元
最大旋徑 mm Ø580 Ø600
最大車削直徑 mm Ø350 Ø500
最大車削長度 mm 310 / 625 /1,205 260 / 575 / 1,155 625 / 925 / 1,225 595 / 895 / 1,195
夾頭尺寸 8" ( 大孔徑 ) 10" ( 大孔徑 ) 12" 15"
棒材容徑 mm Ø65 Ø80 Ø90 Ø105
主軸
馬達馬力
kW ( 連續 )
11 18.5
馬達馬力
kW ( 30 分 )
15 22
主軸最高轉速 rpm 4,500 3,500 3,000 2,500
X & Z 軸
X 軸最大行程 mm 205 260
Z 軸最大行程 mm 350 / 650 / 1,230 630 / 930 / 1,230
刀塔
刀塔容量 T 10 / 12
動力刀塔 ( 選配 )
刀塔容量 T 12
動力刀具規格 ER32
動力刀具轉速 rpm 40 ~ 4,000
尾座
心軸內錐孔 MT#4 ( 活動頂針 ) MT#5 ( 活動頂針 ) / MT#4 ( 固定頂針 )
心軸直徑 mm Ø70 Ø110
心軸行程 mm 150
尾座本體行程 mm 固定 / 550 / 1,140 450 / 750 / 1,050
選擇規格：

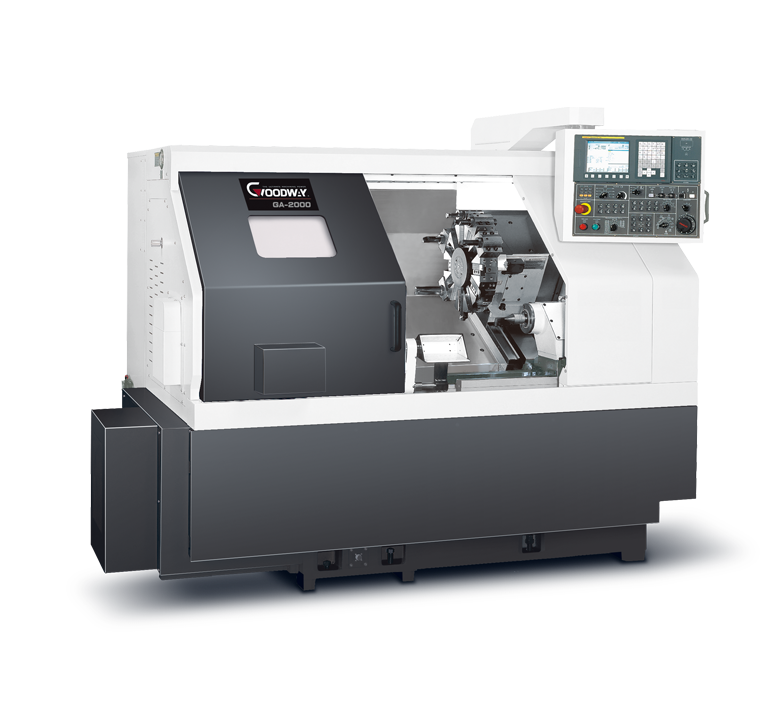

GA-2000
重要諸元
最大旋徑 mm Ø580
最大車削直徑 mm Ø350
最大車削長度 mm 310 / 625 /1,205
夾頭尺寸 8" ( 大孔徑 )
棒材容徑 mm Ø65
主軸
馬達馬力
kW ( 連續 )
11
馬達馬力
kW ( 30 分 )
15
主軸最高轉速 rpm 4,500
X & Z 軸
X 軸最大行程 mm 205
Z 軸最大行程 mm 350 / 650 / 1,230
刀塔
刀塔容量 T 10 / 12
動力刀塔 ( 選配 )
刀塔容量 T 12
動力刀具規格 ER32
動力刀具轉速 rpm 40 ~ 4,000
尾座
心軸內錐孔 MT#4 ( 活動頂針 )
心軸直徑 / 行程 mm Ø70 / 150
尾座本體行程 mm 固定 / 550 / 1,140
GA-2800
重要諸元
最大旋徑 mm Ø580
最大車削直徑 mm Ø350
最大車削長度 mm 260 / 575 / 1,155
夾頭尺寸 10" ( 大孔徑 )
棒材容徑 mm Ø80
主軸
馬達馬力
kW ( 連續 )
11
馬達馬力
kW ( 30 分 )
15
主軸最高轉速 rpm 3,500
X & Z 軸
X 軸最大行程 mm 205
Z 軸最大行程 mm 350 / 650 / 1,230
刀塔
刀塔容量 T 10 / 12
動力刀塔 ( 選配 )
刀塔容量 T 12
動力刀具規格 ER32
動力刀具轉速 rpm 40 ~ 4,000
尾座
心軸內錐孔 MT#4 ( 活動頂針 )
心軸直徑 / 行程 mm Ø70 / 150
尾座本體行程 mm 固定 / 550 / 1,140
GA-3300
重要諸元
最大旋徑 mm Ø600
最大車削直徑 mm Ø500
最大車削長度 mm 625 / 925 / 1,225
夾頭尺寸 12"
棒材容徑 mm Ø90
主軸
馬達馬力
kW ( 連續 )
18.5
馬達馬力
kW ( 30 分 )
22
主軸最高轉速 rpm 3,000
X & Z 軸
X 軸最大行程 mm 260
Z 軸最大行程 mm 630 / 930 / 1,230
刀塔
刀塔容量 T 10 / 12
動力刀塔 ( 選配 )
刀塔容量 T 12
動力刀具規格 ER32
動力刀具轉速 rpm 40 ~ 4,000
尾座
心軸內錐孔 MT#5 ( 活動頂針 ) / MT#4 ( 固定頂針 )
心軸直徑 / 行程 mm Ø110 / 150
尾座本體行程 mm 450 / 750 / 1,050
GA-3600
重要諸元
最大旋徑 mm Ø600
最大車削直徑 mm Ø500
最大車削長度 mm 595 / 895 / 1,195
夾頭尺寸 15"
棒材容徑 mm Ø105
主軸
馬達馬力
kW ( 連續 )
18.5
馬達馬力
kW ( 30 分 )
22
主軸最高轉速 rpm 2,500
X & Z 軸
X 軸最大行程 mm 260
Z 軸最大行程 mm 630 / 930 / 1,230
刀塔
刀塔容量 T 10 / 12
動力刀塔 ( 選配 )
刀塔容量 T 12
動力刀具規格 ER32
動力刀具轉速 rpm 40 ~ 4,000
尾座
心軸內錐孔 MT#5 ( 活動頂針 ) / MT#4 ( 固定頂針 )
心軸直徑 / 行程 mm Ø110 / 150
尾座本體行程 mm 450 / 750 / 1,050
下列資訊可能為選用配備，詳情請洽程泰機械
