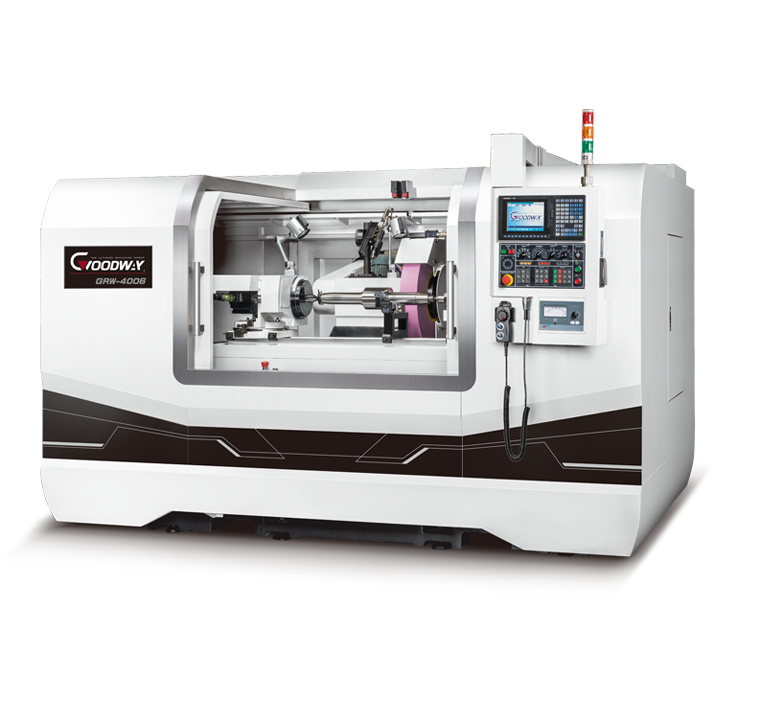

GRW 走頭式外圓磨床

兩頂心間最大距離 2,030 mm
( GRW-4020 )
工作台最大旋徑 Ø420 mm
研磨最大外徑 Ø400 mm

GRW

    先進設計

  • 獨特的走頭式設計，讓本系列兼具直進研磨與斜進研磨的能力

    • 高剛性結構

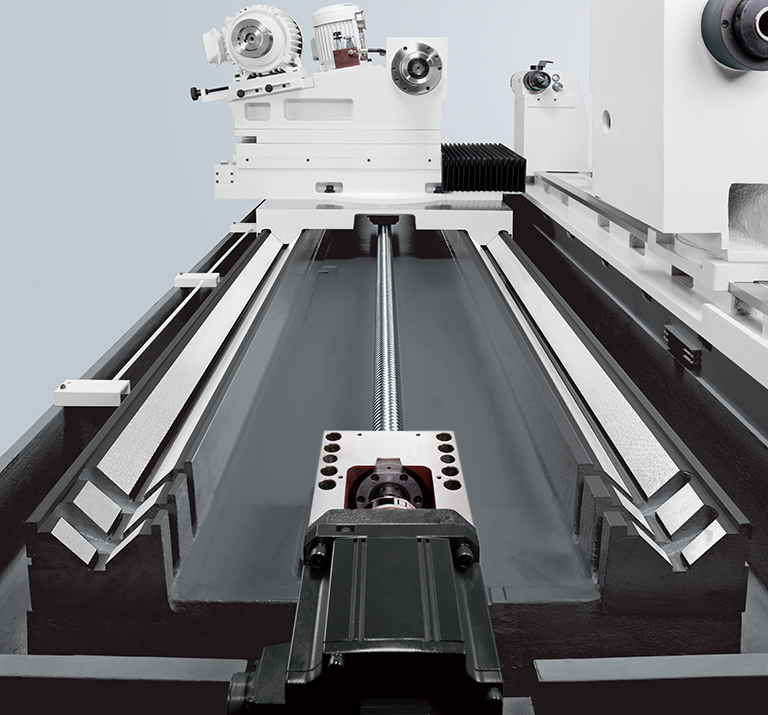

  • X / Z 軸以大跨距「 V 」型軌道設計並通過精密手工鏟花程序，可確保軸向系統最佳的動態精度與均衡負載
  • 經熱處理及精密研磨的滾珠導螺桿確保最高的精度與耐用度

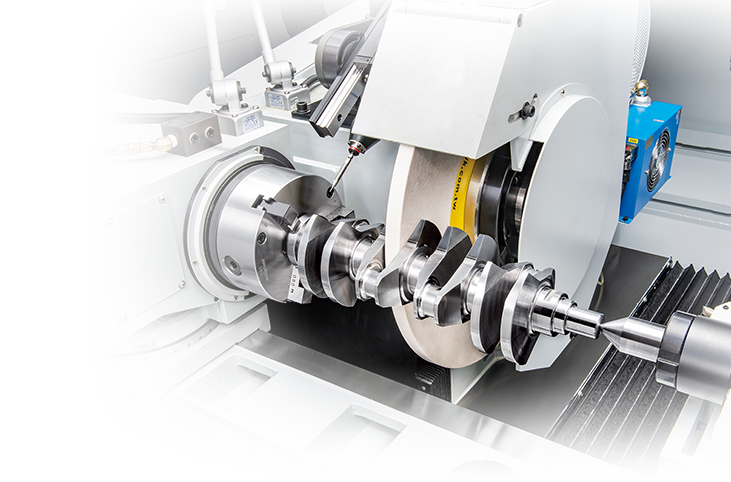

    • 研磨示意圖

GRW-4006 GRW-4010 GRW-4015 GRW-4020
兩頂心間最大距離 mm 630 1,030 1,530 2,030
工作台最大旋徑 mm Ø420
兩頂心間最大承受重量 kg 750
研磨最大外徑 mm Ø400
砂輪主軸旋轉角度 0° ~ 35°
砂輪尺寸外徑 mm Ø610
砂輪尺寸寬 mm MAX.100
砂輪尺寸內徑 mm Ø203
工作台旋轉角度 -3° ~ +12° -3° ~ +8°
選擇規格：
GRW-4006
兩頂心間最大距離 mm 630
工作台最大旋徑 mm Ø420
兩頂心間最大承受重量 kg 750
研磨最大外徑 mm Ø400
砂輪主軸旋轉角度 0° ~ 35°
砂輪尺寸外徑 mm Ø610
砂輪尺寸寬 mm MAX.100
砂輪尺寸內徑 mm Ø203
工作台旋轉角度 -3° ~ +12°
GRW-4010
兩頂心間最大距離 mm 1,030
工作台最大旋徑 mm Ø420
兩頂心間最大承受重量 kg 750
研磨最大外徑 mm Ø400
砂輪主軸旋轉角度 0° ~ 35°
砂輪尺寸外徑 mm Ø610
砂輪尺寸寬 mm MAX.100
砂輪尺寸內徑 mm Ø203
工作台旋轉角度 -3° ~ +8°
GRW-4015
兩頂心間最大距離 mm 1,530
工作台最大旋徑 mm Ø420
兩頂心間最大承受重量 kg 750
研磨最大外徑 mm Ø400
砂輪主軸旋轉角度 0° ~ 35°
砂輪尺寸外徑 mm Ø610
砂輪尺寸寬 mm MAX.100
砂輪尺寸內徑 mm Ø203
工作台旋轉角度 -3° ~ +8°
GRW-4020
兩頂心間最大距離 mm 2,030
工作台最大旋徑 mm Ø420
兩頂心間最大承受重量 kg 750
研磨最大外徑 mm Ø400
砂輪主軸旋轉角度 0° ~ 35°
砂輪尺寸外徑 mm Ø610
砂輪尺寸寬 mm MAX.100
砂輪尺寸內徑 mm Ø203
工作台旋轉角度 -3° ~ +8°
