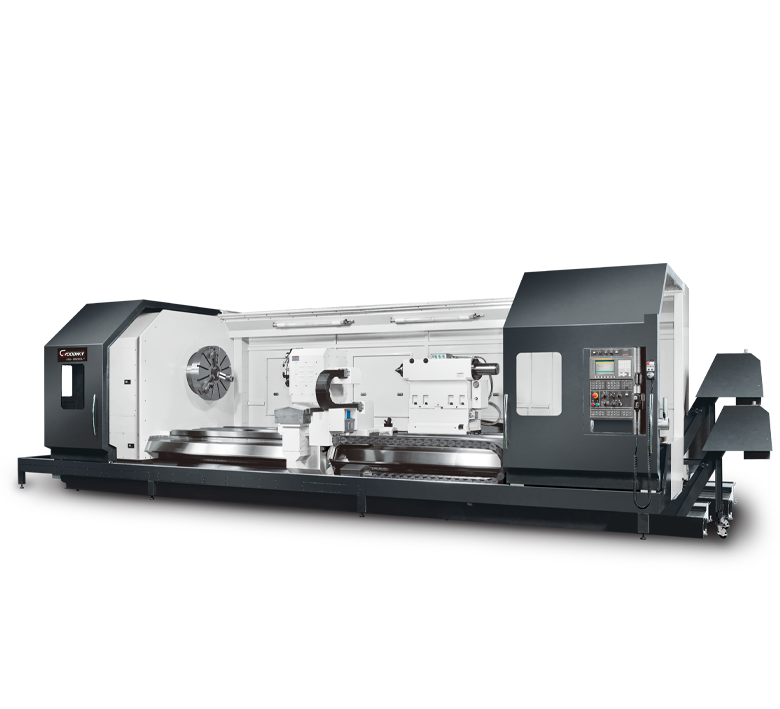

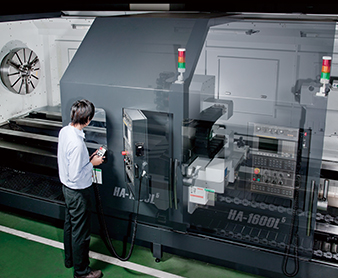

HA 平台式巨型車床

超大尺寸工件的加工解決方案

夾頭尺寸 24" ~ 63"
最大旋徑 Ø2,000 mm ( HA-2000 )
最大車削長度 2 m ~ 10 m

HA

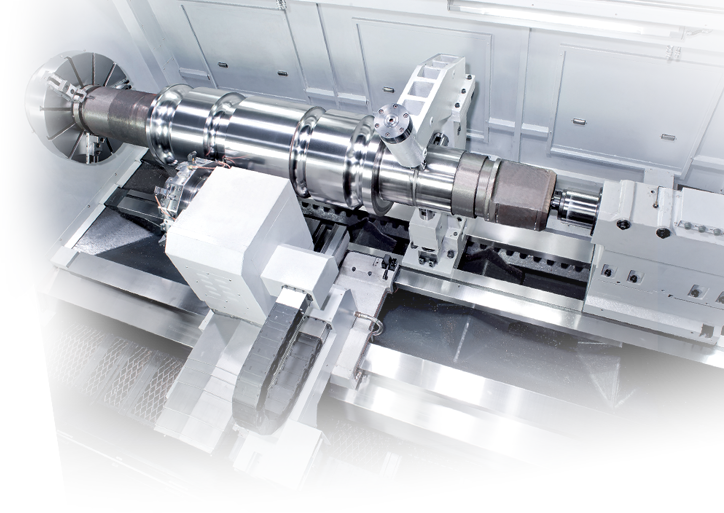

挾帶著業界最新科技與高品質零件，程泰 HA 系列平台式巨型 CNC 車削中心，採用高剛性四硬軌底座，搭載三段變速大扭力齒輪式主軸以及高效率的伺服定位刀塔，可完美對應超大尺寸工件的重切削需求，特別適合能源設備業、運輸設備業以及冶金設備業等需求大型管狀或心軸類工件之精密加工。

本系列另可選用四方刀塔、大型搪孔刀以及手動/自動中心架等配備，滿足各種不同的切削應用。除此之外，選用動力刀塔及 C 軸讓 HA 系列成為車銑複合機，可在同一機台進行車、銑、鑽等複合加工功能，協助您完成今日以及未來的各種加工需求。

    機型特點

  • 超長型、大直徑工件的最佳生產解決方案
  • 最大車削直徑 Ø1,700 mm, 最大車削長度 10,000 mm

    • 高剛性結構

  • 一體成型大跨距四軌鑄件底座，具備高剛性與優異的制震能力
  • 重負荷之超大型主軸頭係一體成型鑄件，總重達 4,000 kg

    • 極致切削性能

  • 三檔變速齒輪式主軸設計，扭矩輸出最高達 13,300 Nm
  • 可依需求選擇 12 支刀刀塔、四方刀塔或大型抗震搪孔刀

    • 便捷的操作性

  • 高效率可程式尾座搭配 Ø200 / Ø250 mm 內旋轉式心軸
  • 多款中心架可供選擇，容許工件外徑最高達 Ø1,000 mm

    • 複合化加工

  • 可選配 12 支刀動力刀塔，動力刀具轉速最高可達 3,000 rpm

機型組合

M
  • 動力刀塔
  • C 軸

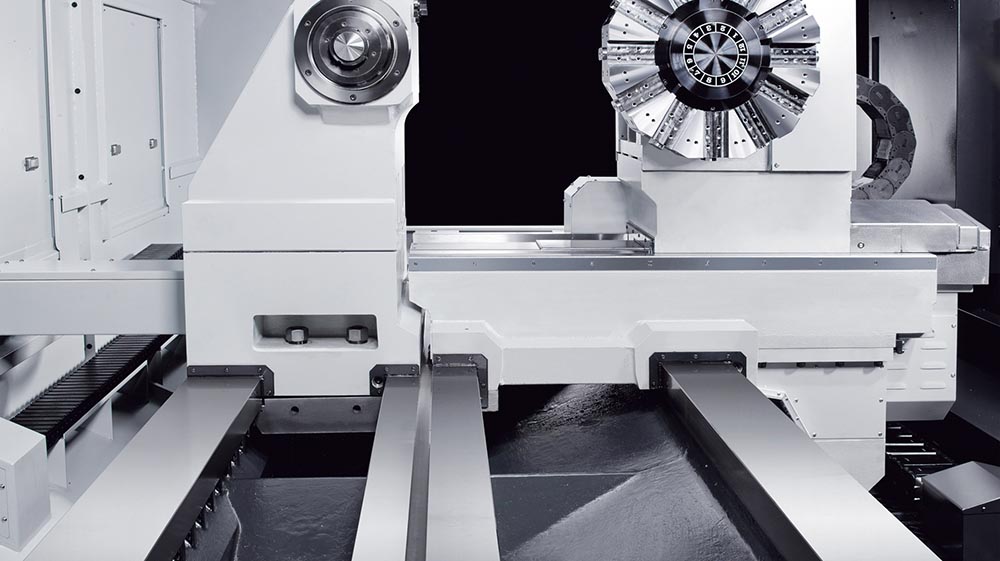

X 軸床鞍與尾座之軌道採分離式設計

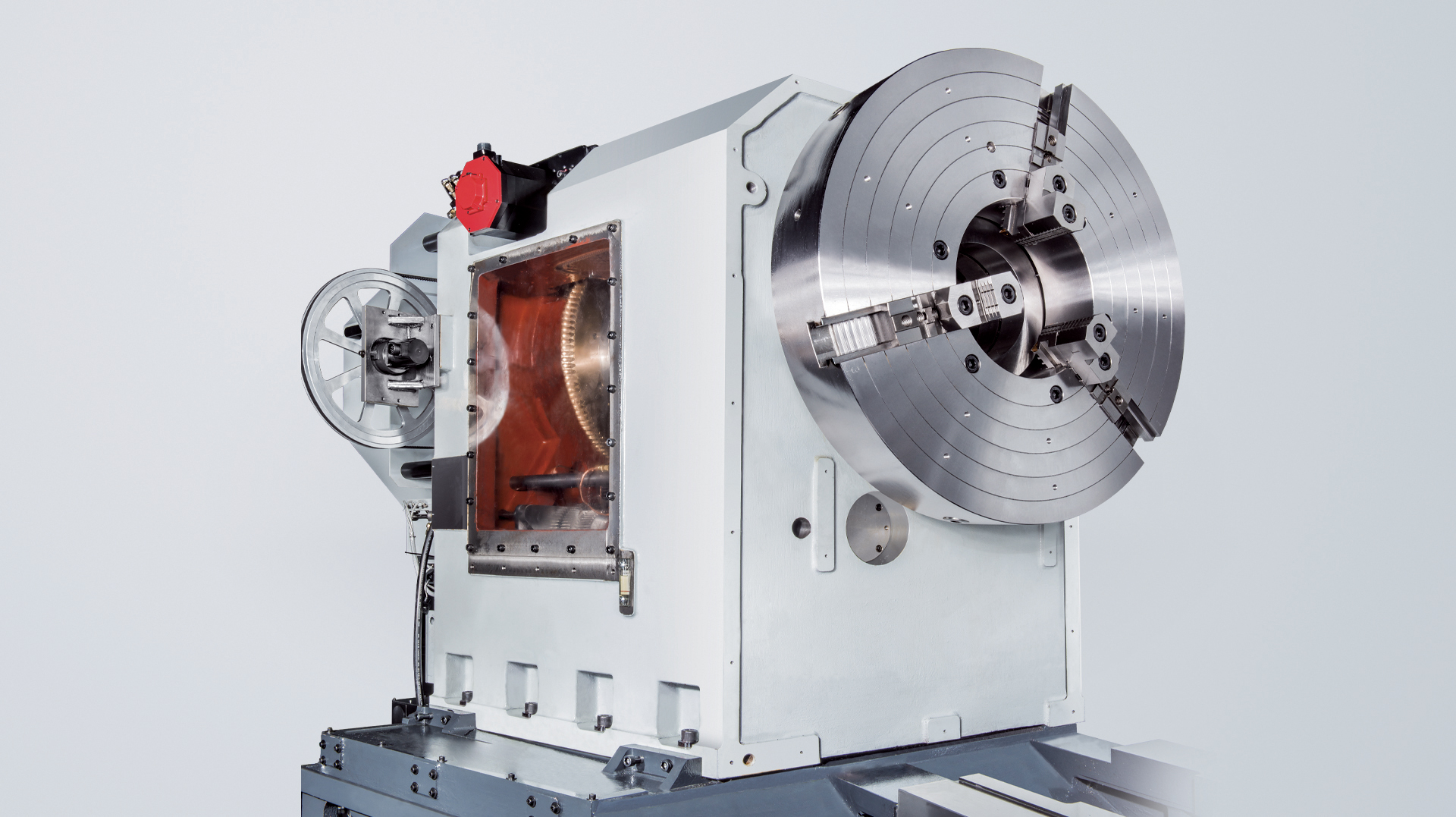

重型主軸頭及三段變速齒輪箱

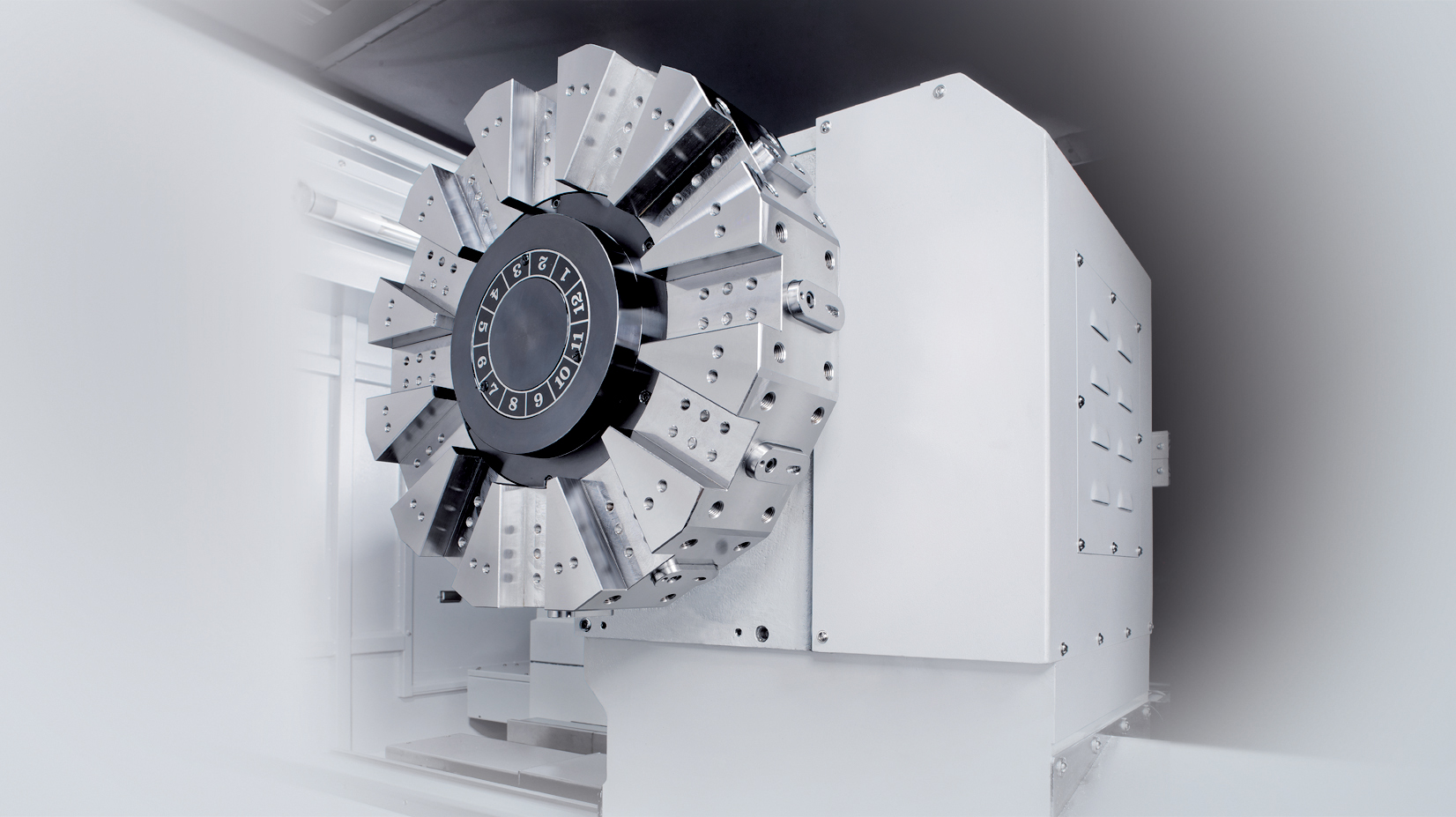

12 支刀大型伺服刀塔

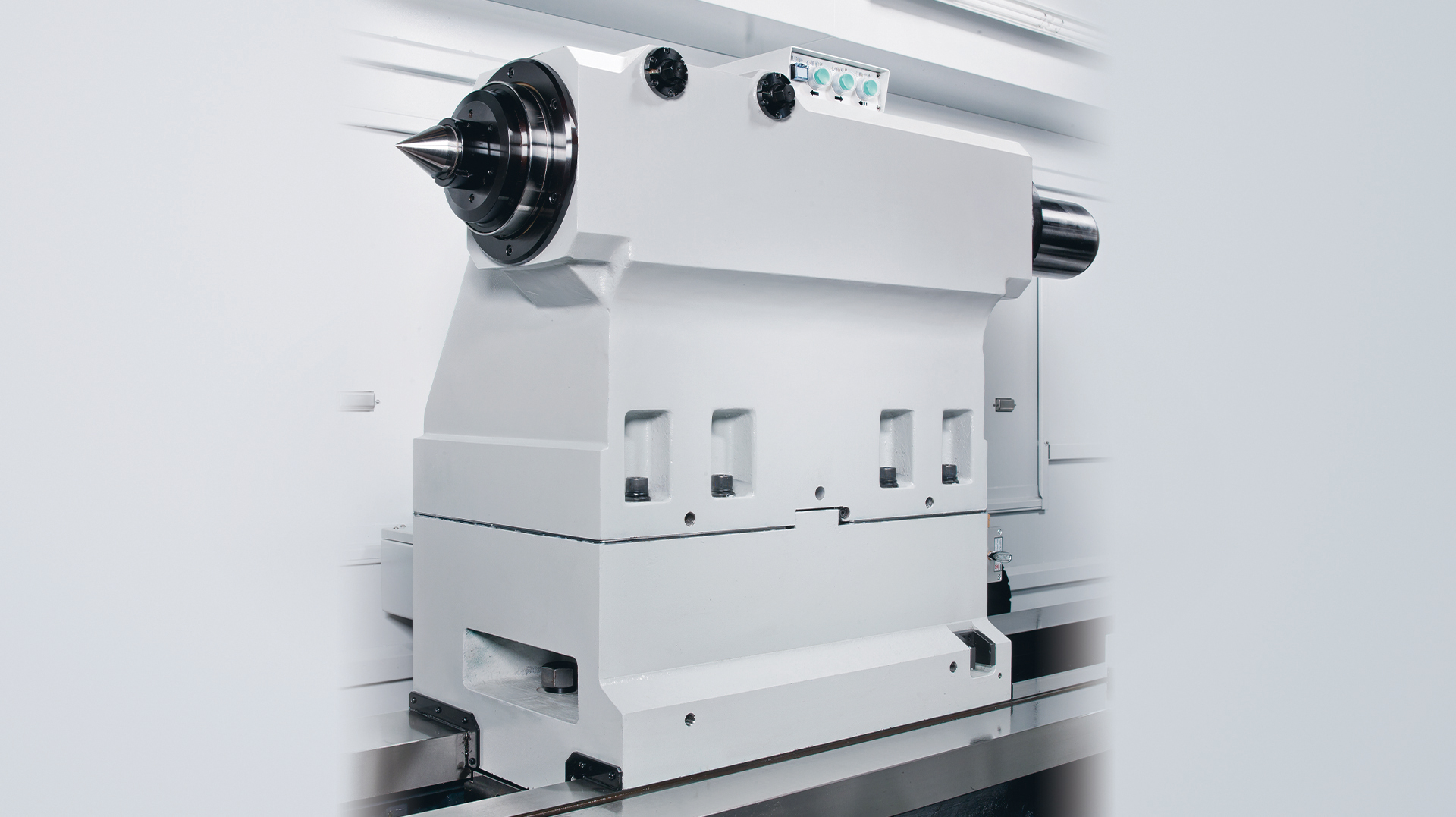

可程式尾座及 MT#6 固定頂針
動力刀塔
C軸

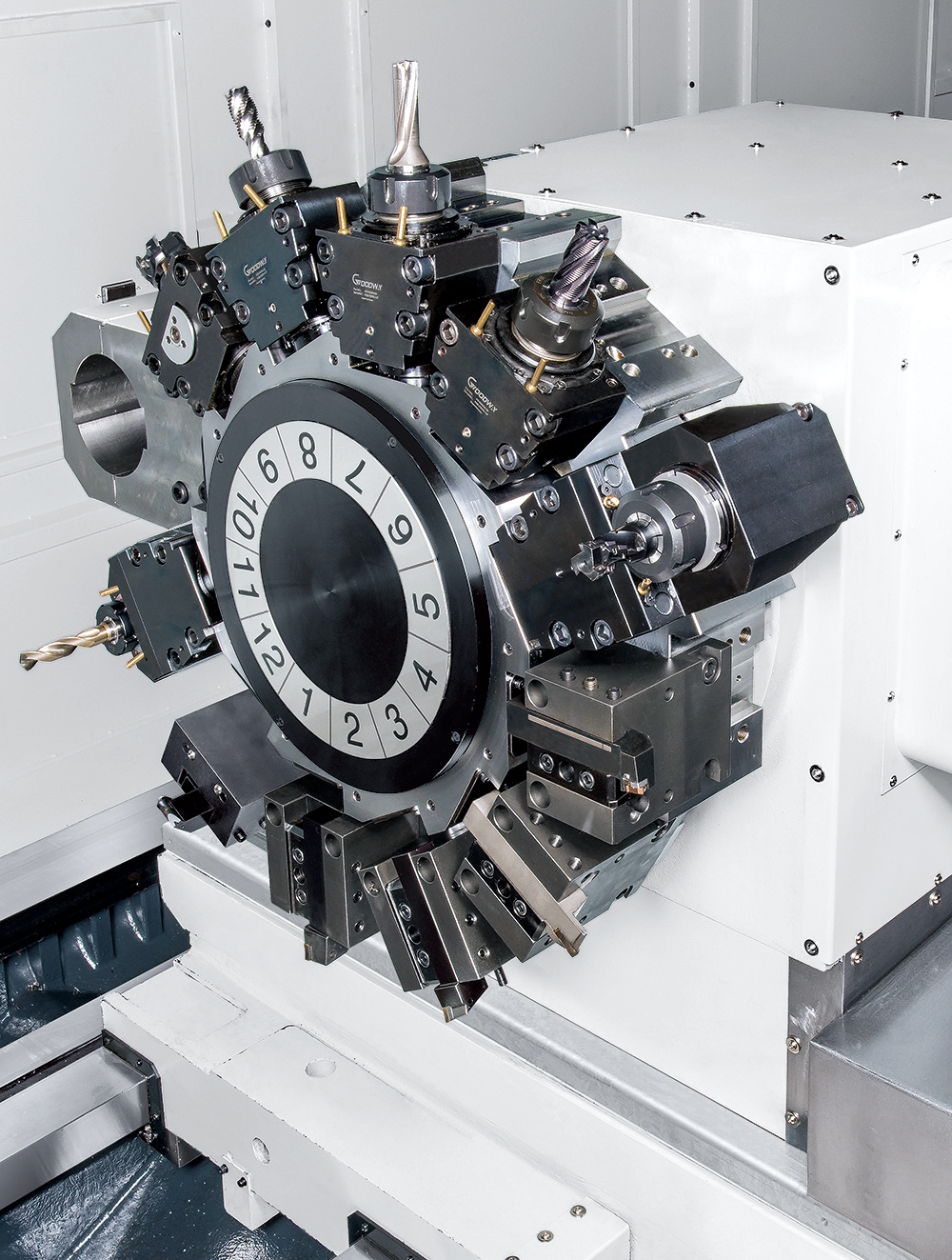

動力刀塔

  • HA 系列結合 C 軸控制及動力刀塔成為車銑複合中心，可將一工件在同一車床內完成車、銑、鑽及攻牙等加工。避免因為工件在機器間移動所產生的誤差，同時節省加工時間及人力。
  • 12 支刀動力刀塔可同時提供裝置 12 支動力刀具，且僅在工作位置之刀具旋轉，其餘不旋轉。

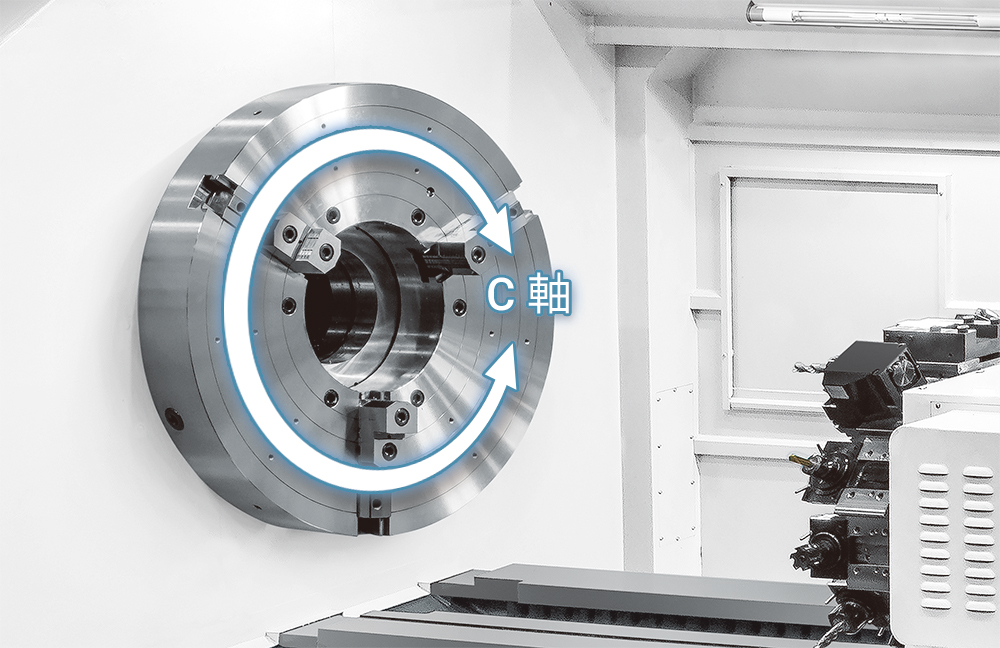

C 軸

  • HA 以 Cf 軸結合碟式煞車系統提供市面上剛性最強的 C 軸功能。
  • 本車床之 FANUC 伺服馬達擁有每轉 100 萬脈波的超高解析度信號及 1,500 Nm ( 連續 ) 扭矩，工件表面加工精度較 Cs 軸 ( 由主軸驅動 ) 車床優異甚多，即使在重切削下動態精度也可達 ±0.02˚。
HA-1400L2 ~ L10 HA-1600L2 ~ L10 HA-2000L2 ~ L10
HA-1400L2 ~ L10 HA-1600L2 ~ L10 HA-2000L2 ~ L10
重要諸元
最大旋徑 mm Ø1,400 Ø1,600 Ø2,000
最大車削直徑 mm Ø1,100 Ø1,300 Ø1,700
最大車削長度 mm 2,000 ~ 10,000
主軸
馬達馬力
kW ( 連續 )
37
馬達馬力
kW ( 15 分 )
45
主軸最高轉速 rpm 800 / 600 / 500 / 300 / 250 ( 依機型而有所不同 )
X & Z 軸
X 軸最大行程 mm 595 695 895
Z 軸最大行程 mm 2,150 ~ 10,150
刀塔
刀塔容量 T 12 ( 8 / 4 選配 )
動力刀塔 ( 選配 )
動力刀塔容量 T 12 ( 8 選配 )
驅動馬達 主軸馬達
動力刀具轉速 rpm 3,000
尾座
心軸內錐孔 MT#6 ( 固定頂針 )
心軸直徑 mm Ø200 旋轉式 ( Ø250 選配 )
選擇規格：
HA-1400L2 ~ L10
重要諸元
最大旋徑 mm Ø1,400
最大車削直徑 mm Ø1,100
最大車削長度 mm 2,000 ~ 10,000
主軸
馬達馬力
kW ( 連續 )
37
馬達馬力
kW ( 15 分 )
45
主軸最高轉速 rpm 800 / 600 / 500 / 300 / 250 ( 依機型而有所不同 )
X & Z 軸
X 軸最大行程 mm 595
Z 軸最大行程 mm 2,150 ~ 10,150
刀塔
刀塔容量 T 12 ( 8 / 4 選配 )
動力刀塔 ( 選配 )
動力刀塔容量 T 12 ( 8 選配 )
驅動馬達 主軸馬達
動力刀具轉速 rpm 3,000
尾座
心軸內錐孔 MT#6 ( 固定頂針 )
心軸直徑 mm Ø200 旋轉式 ( Ø250 選配 )
行程 mm 250
HA-1600L2 ~ L10
重要諸元
最大旋徑 mm Ø1,600
最大車削直徑 mm Ø1,300
最大車削長度 mm 2,000 ~ 10,000
主軸
馬達馬力
kW ( 連續 )
37
馬達馬力
kW ( 15 分 )
45
主軸最高轉速 rpm 800 / 600 / 500 / 300 / 250 ( 依機型而有所不同 )
X & Z 軸
X 軸最大行程 mm 695
Z 軸最大行程 mm 2,150 ~ 10,150
刀塔
刀塔容量 T 12 ( 8 / 4 選配 )
動力刀塔 ( 選配 )
動力刀塔容量 T 12 ( 8 選配 )
驅動馬達 主軸馬達
動力刀具轉速 rpm 3,000
尾座
心軸內錐孔 MT#6 ( 固定頂針 )
心軸直徑 mm Ø200 旋轉式 ( Ø250 選配 )
行程 mm 250
HA-2000L2 ~ L10
重要諸元
最大旋徑 mm Ø2,000
最大車削直徑 mm Ø1,700
最大車削長度 mm 2,000 ~ 10,000
主軸
馬達馬力
kW ( 連續 )
37
馬達馬力
kW ( 15 分 )
45
主軸最高轉速 rpm 800 / 600 / 500 / 300 / 250 ( 依機型而有所不同 )
X & Z 軸
X 軸最大行程 mm 895
Z 軸最大行程 mm 2,150 ~ 10,150
刀塔
刀塔容量 T 12 ( 8 / 4 選配 )
動力刀塔 ( 選配 )
動力刀塔容量 T 12 ( 8 選配 )
驅動馬達 主軸馬達
動力刀具轉速 rpm 3,000
尾座
心軸內錐孔 MT#6 ( 固定頂針 )
心軸直徑 mm Ø200 旋轉式 ( Ø250 選配 )
行程 mm 250
下列資訊可能為選用配備，詳情請洽程泰機械

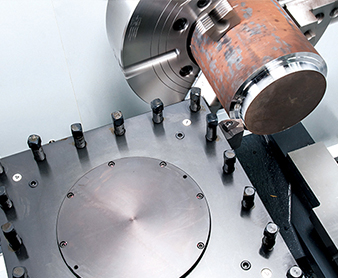

四方刀塔

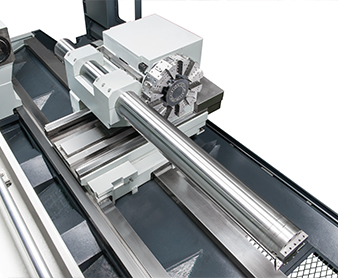

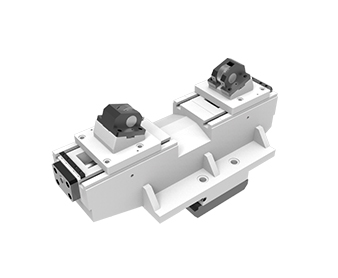

高剛性搪孔刀

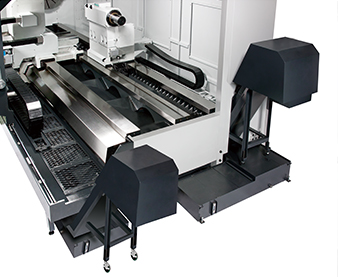

鐵屑輸送機 × 2
可程式活動門

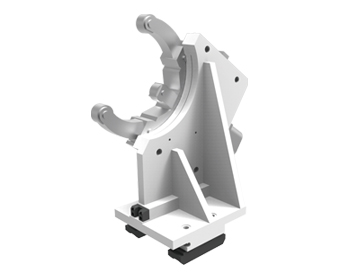

油壓中心架

Ø125 ~ 460 mm

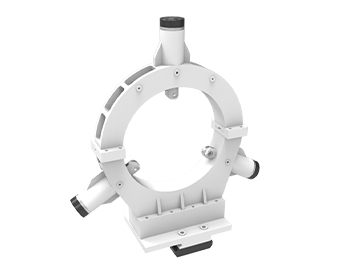

手動中心架

Ø300 ~ 600 mm

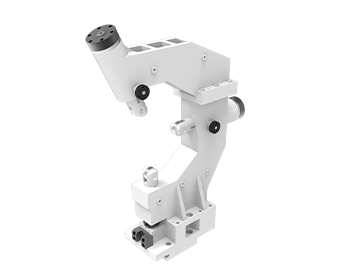

手動中心架

Ø500 ~ 800 mm

手動中心架

Ø800 ~1,000 mm
