刀具主轴
滑枕采封闭式结构结合于刀具主轴本体，并利用高强度斜楔紧密固定，相较于半开放式滑枕结构之同级机种，具备更高的结构刚性与加工精度。
半封闭式滑枕结构
封闭式滑枕结构
滑枕尺寸 ( 单位:mm )| 机型 | GVH-2000 | GVH-2500 | GVB-3000 | GVB-3500 | GVB-4000 |
|---|---|---|---|---|---|
| A | 220 mm | 250 mm | 300 / 350 ( 选配 ) | ||
| 机型 | GVB-4500 | GVB-5000 | GVB-6000 | GVB-7000 | GVB-8000 |
|---|---|---|---|---|---|
| A | 300 / 350 ( 选配 ) |
350 / 400 ( 选配 ) | |||
双滑枕结构
选配双滑枕结构，可藉由双滑枕对同一工件同时进行粗车 / 精车或钻孔 / 攻牙 / 铣削等多工序复合化加工，加工效率等同采用 2 台立式车削中心，同时可节省换刀时间、提高空间利用率。
多样化的加工模式
 |
 |
 |
|---|---|---|
| 对相同时切削 | 选配单动力刀具主轴 | 选配双动力刀具主轴 |
Top
工件主轴
工件主轴以高功率主轴马达驱动二段变速齿轮箱，能于低速时提供 74,140 N-m 的高扭矩输出 ( GVH-2500 )，轻易克服各种大尺寸工件的加工需求。
高减速比之两档齿轮变速箱，齿轮机构采用高硬度之镍钼铬合金材质，并采强制注油方式润滑与冷却。可确保齿轮箱性能之发挥及延长使用年限。
轴承配置
| 机型 | GVH-2000 | GVH-2500 | GVB-3000 | GVB-3500 |
|---|---|---|---|---|
| 交叉滚柱轴承 |  |
|
|
|
| 液静压轴承 |  |
|
 |
|
| 机型 | GVB-4000 | GVB-4500 | GVB-5000 | GVB-6000 | GVB-7000 | GVB-8000 |
|---|---|---|---|---|---|---|
| 交叉滚柱轴承 | |
|
|
|
|
|
| 液静压轴承 | |
|
|
|
|
|
|
: 标准
: 选用
: 不适用
|
||||||
交叉滚柱轴承
采用高刚性、高精密之交叉滚柱轴承设计，可承受高径向负荷、轴向负荷及力矩负荷，大幅降低承载重型工件时之轴承变形量与热温升，提高转盘之旋转精度与荷重能力。

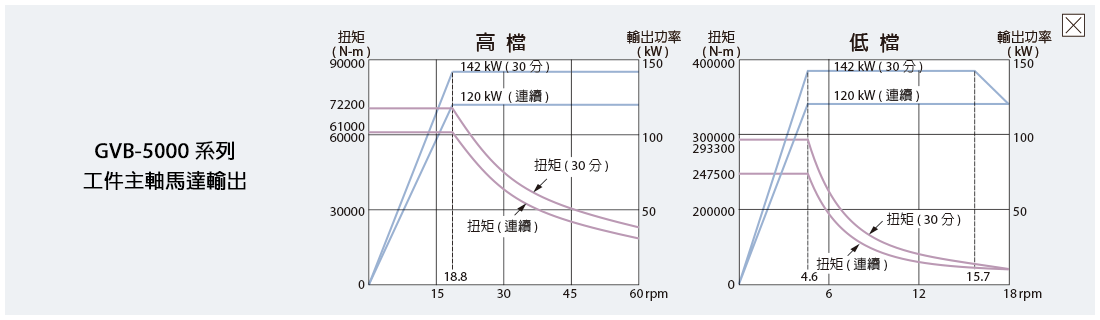

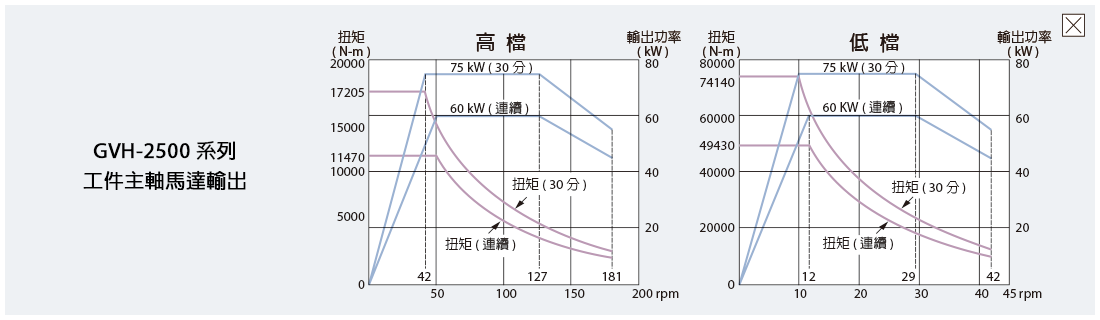

工件主轴马达输出
![[+]](../../../../images/turning/vertical/gv-2500/spindle/gv-2500-work-spindle-output-tw.png)
![[+]](../../../../images/turning/vertical/gv-2500/spindle/gv-5000-work-spindle-output-tw.png)
![[x]](../../../../images/turning/vertical/gv-2500/spindle/gv-2500-work-spindle-output-zoom-tw.png)
![[x]](../../../../images/turning/vertical/gv-2500/spindle/gv-5000-work-spindle-output-zoom-tw.png)
